Биполярный транзистор, PNP, 80 В, 1 А, 1.35 Вт
У поставщика
ПроизводительNEXPERIA
КатегорияТранзисторы
У поставщиков
5 587 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:5 587 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 28 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 26,00 |
| от 85 | 23,47 |
| от 170 | 21,39 |
| от 339 | 19,79 |
| от 678 | 18,62 |
Описание

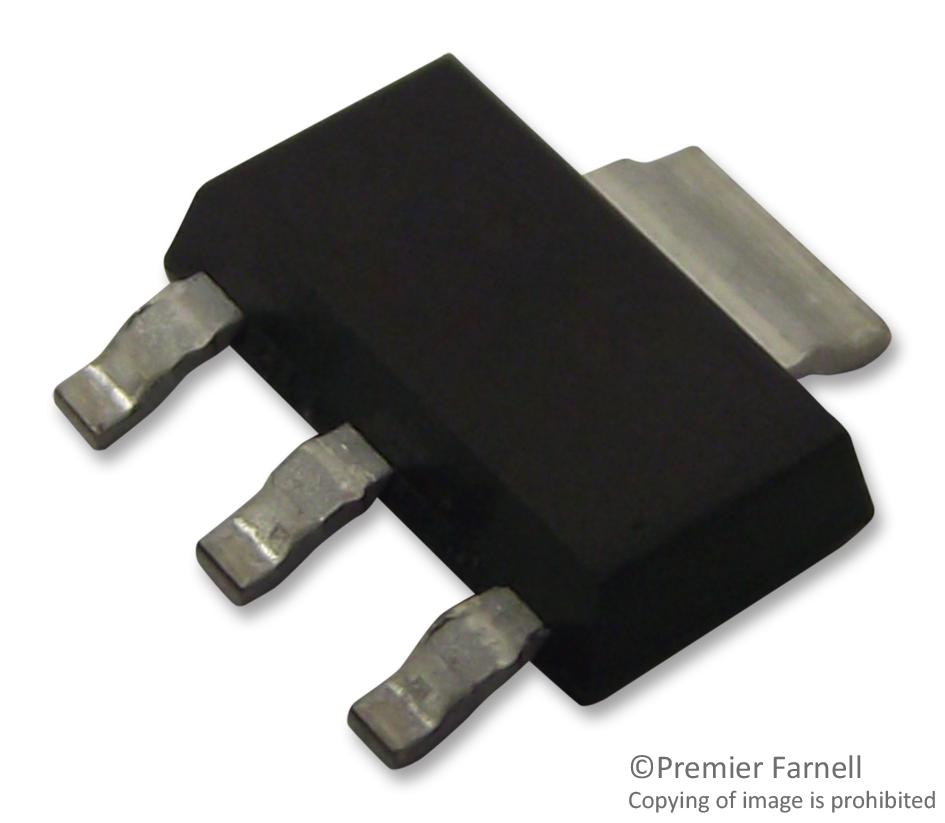

Биполярный PNP-транзистор BCP53,115 от Nexperia. Рабочее напряжение до 80 В, ток коллектора до 1 А, мощность рассеивания 1,35 Вт. Выполнен в компактном корпусе SOT-223 для поверхностного монтажа. Подходит для схем коммутации нагрузки и усилительных каскадов в промышленной автоматике и бытовой электронике.
Технические характеристики
| Ib | -0.3A |
| Ic | -1A |
| Ibm | -0.3A |
| Icm | -2A |
| Тип | PNP |
| V cbo | -100V |
| V ceo | -80V |
| V ebo | -5V |
| Корпус | SOT223 |
| Тип монтажа | SMD |
| Макс. Ptot | 1.35W (FR4 PCB, 6cm² collector pad) |
| Hfe group 10 | 63 to 160 |
| Hfe group 16 | 100 to 250 |
| Ptot standard | 0.65W (FR4 PCB, standard footprint) |
| Complement npn | BCP56 |
| Конфиг. выводов | base (pin1), collector (pin2,4), emitter (pin3) |
| Dc current gain hfe | 63 to 250 (Vce=-2V, Ic=-150mA) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Диапазон темп. окр. | -55 to +150°C |
| Диап. темп. хр. | -65 to +150°C |
| Описание (англ.) | TRANS PNP 80V 1A SOT-223 |
| Thermal resistance junction ambient max | 93 K/W (6cm² pad), 125 K/W (1cm²), 192 K/W (standard) |
| Thermal resistance junction solder point | 16 K/W |
