Разъемы для печатной платы, номинальный ток: 8 A, расчетное напряжение (III/2): 160 В, номинальное сечение: 1,5 мм?, полюсов: 2, размер шага: 3,81 мм, тип подключения: Винтовой зажим с натяжной гильзой, цвет: сигнальный серый
У поставщика
ПроизводительPHOENIX
У поставщиков
85 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:85 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 23,56 |
| от 28 | 22,71 |
| от 55 | 21,55 |
| от 100 | 19,99 |
| от 300 | 18,38 |
Описание

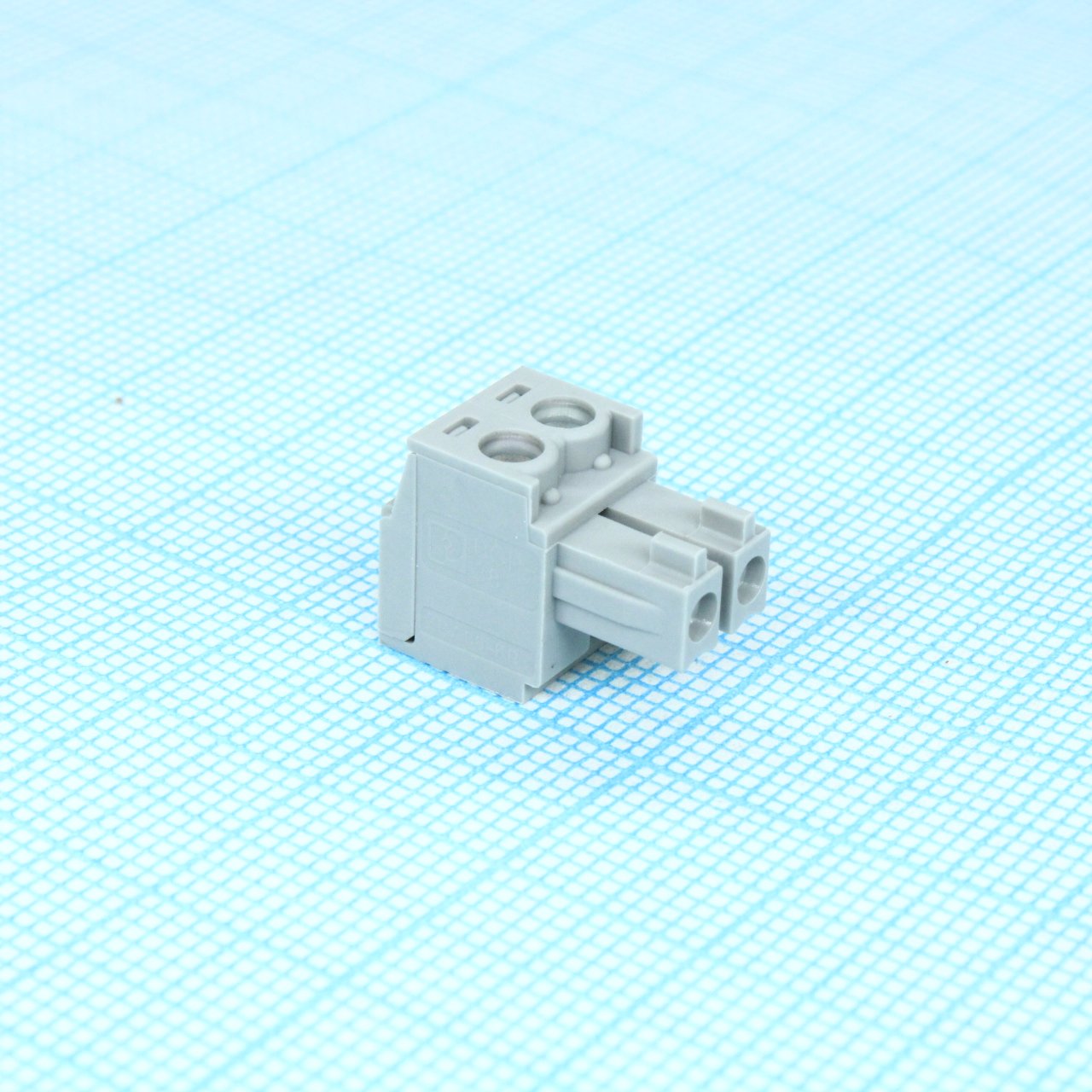

Разъем для печатной платы BCP-381-2 GY от PHOENIX рассчитан на ток до 8 А и напряжение 160 В. Двухполюсная модель с шагом 3,81 мм оснащена винтовыми зажимами с натяжной гильзой для надежного подключения проводов сечением до 1,5 мм². Корпус выполнен в сигнально-сером цвете. Подходит для промышленной автоматики и распределительных устройств.
Технические характеристики
| CTI | 600 |
| Etim | EC002638 |
| GTIN | 4046356171748 |
| Gwfi | 850 |
| Gwit | 775 |
| Шаг | 3.81mm |
| Ширина | 8.41mm |
| eClass | 27440309 |
| Высота | 11.1mm |
| Длина | 16.1mm |
| Серия | BCP |
| Unspsc | 39121409 |
| Вес | 1.000g |
| Тип монтажа | THT |
| Диапазон AWG | 24 to 16 |
| REACH SVHC | Lead 7439-92-1 |
| Тип контакта | розетка |
| Название продукта | BCP-381- 2 GY |
| Тип продукта | PCB connector |
| Резьба винта | M2 |
| Цвет корпуса | signal grey (7004) |
| Тип монтажа | PCB |
| Ном. напряжение | 160V |
| Packaging form | cardboard box |
| China rohs efup | 50 years |
| Тип соединения | screw connection with tension sleeve |
| Поверхность контакта | hot tin-plated |
| Высота установки | 11.1mm |
| Номинальный ток | 8A |
| Screw head type | slotted (L) |
| Connector system | BASICLINE 1,5 |
| Материал контакта | Медный сплав |
| Кол-во уровней | 1 |
| Длина зачистки | 7mm |
| Момент затяжки | 0.22Nm to 0.25Nm |
| Количество в упаковке | 100 |
| Rated voltage II 2 | 320V |
| Изоляционный материал | PA |
| Кол-во позиций | 2 |
| Rated voltage III 2 | 160V |
| Число потенциалов | 2 |
| Примечание | 5434926 |
| Nominal cross section | 1.5mm² |
| Flammability class ul94 | V0 |
| Тип упаковки | Bulk (россыпь) |
| Solid wire cross section | 0.2mm² to 1.5mm² |
| Contact plating thickness | 4 to 8 µm Sn |
| Группа изол. мат. | I |
| Rated impulse voltage II 2 | 2.5kV |
| Flexible wire cross section | 0.2mm² to 1.5mm² |
| Number of connection points | 2 |
| Rated impulse voltage III 2 | 2.5kV |
| Rated impulse voltage III 3 | 2.5kV |
| Ball pressure test temperature | 125°C |
| Two solid wires same cross section | 0.2mm² to 0.5mm² |
| Two flexible wires same cross section | 0.2mm² to 0.75mm² |
| Flexible wire with ferrule no plastic sleeve | 0.25mm² to 1.5mm² |
| Flexible wire with ferrule and insulating collar | 0.25mm² to 0.5mm² |
| Two flexible wires with ferrule no plastic sleeve | 0.25mm² to 0.34mm² |
| Two flexible wires with twin ferrule plastic sleeve | 0.5mm² to 0.5mm² |
