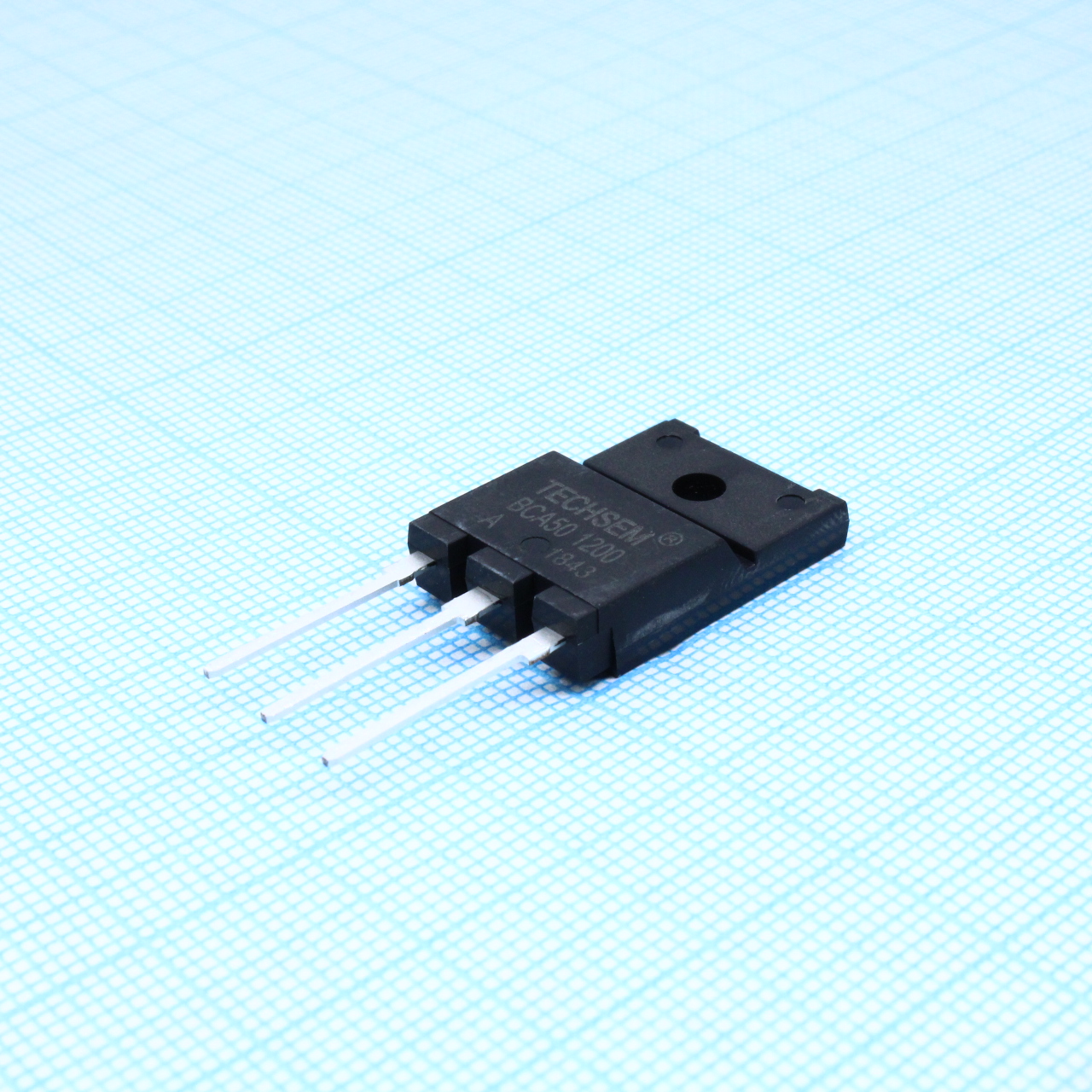

Силовой тиристор 50А 1200В BCA50-1200
У поставщика
ПроизводительTechSem
У поставщиков
10 591 шт.
Цены поставщиков
Склад 13
В наличии:10 591 шт
Срок поставки: до недели
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 43,90 |
| от 8 | 42,85 |
| от 16 | 41,34 |
| от 31 | 39,56 |
| от 61 | 37,62 |
Описание
Силовой тиристор BCA50-1200 от TechSem рассчитан на ток 50 А и напряжение до 1200 В. Компонент выпускается в изолированном корпусе TO-3PML (аналог TO-247). Подходит для применения в схемах управления мощностью, промышленной автоматике и силовых преобразователях.
Технические характеристики
| Охлаждение | double side cooled |
| Корпус | TO-3PML |
| Тип монтажа | THT |
| Артикул | BCA50-1200 |
| Корпус | TO-3PML |
| Clamping force | 7.0kN |
| Тип компонента | Thyristor |
| I2t for fusing | 1800A²s |
| Holding current ih | 150mA |
| Latching current il | 200mA |
| Test frequency line | 50Hz |
| Примечание | Аналогичный корпус TO-247 Изолированный |
| Threshold voltage vto | 0.9V |
| Junction capacitance cj | 23pF |
| Тип упаковки | Bulk (россыпь) |
| Gate trigger current igt | 100mA |
| Gate trigger voltage vgt | 1.8V |
| Макс. темп. перехода | 125°C |
| Stored temperature range | -40...150°C |
| Mean on state current it av | 50A |
| Repetitive peak current 25c | 100µA |
| Surge on state current itsm | 600A |
| Non trigger gate voltage vgd | 0.25V |
| On state slope resistance rt | 6.2mΩ |
| Repetitive peak current 125c | 10mA |
| Описание (англ.) | THYRISTOR SCR 50A 1200V TO-3PML |
| Peak on state voltage vtm itm50a | 1.4V |
| Peak on state voltage vtm itm110a | 1.8V |
| Critical rate rise on state current di dt | 100A/µs |
| Critical rate rise off state voltage dv dt | 1000V/µs |
| Repetitive peak off state voltage vdrm vrrm | 1200V |
| Thermal resistance junction to case rth j c | 0.3°C/W |
