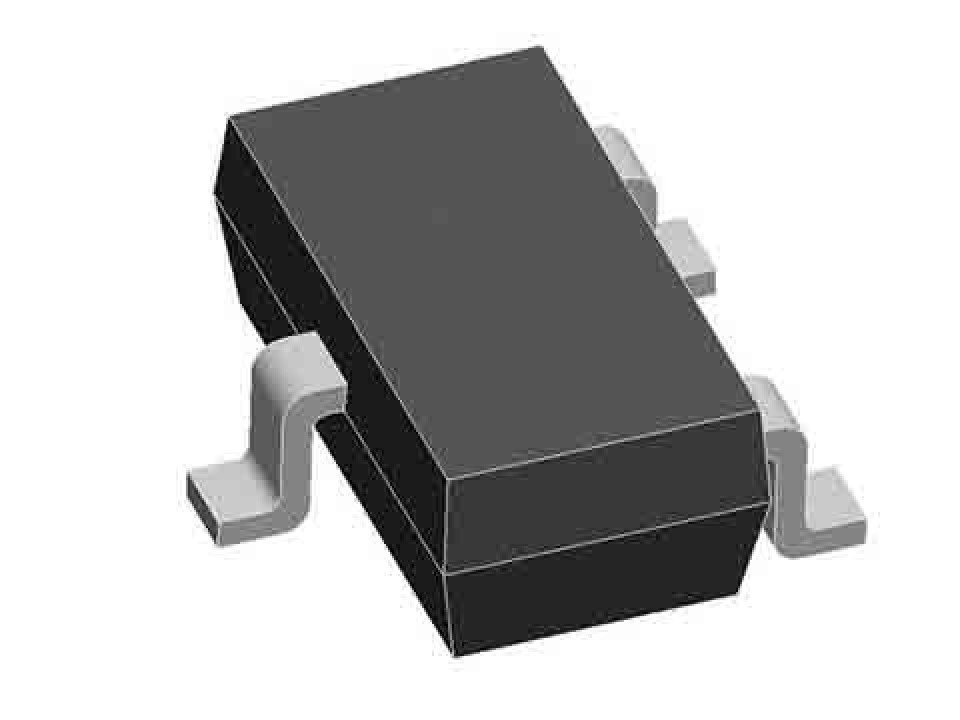

BC857B SOT-23 транзистор биполярный SLKOR (арт. 291124)
У поставщика
ПроизводительSLKOR
КатегорияТранзисторы биполярные (BJTs)
У поставщиков
27 000 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 29
В наличии:27 000 шт.
Срок поставки: до 10 дн.
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,47 |
Описание
BC857B — биполярный PNP-транзистор от производителя SLKOR в миниатюрном корпусе SOT-23. Предназначен для усиления и коммутации сигналов в низковольтных цепях. Отличается низким напряжением насыщения и стабильными параметрами при малых токах. Широко применяется в портативной электронике, блоках питания и схемах управления.
Технические характеристики
| Ft | 100MHz |
| Cob | 4.5pF |
| Тип | PNP |
| Макс. ток коллектора | -0.1A |
| Макс. Pc | 200mW |
| Rth JA | 625°C/W |
| Макс. Tj | 150°C |
| Тип | BJT |
| Ток | 100 мА |
| Макс. HFE | 475 |
| Мин. HFE | 220 |
| Корпус | SOT-23 |
| Icbo макс. | -0.1µA |
| Макс. IEBO | -0.1µA |
| Материал | Silicon |
| Тип монтажа | SMD |
| Полярность | PNP |
| V br cbo | -50V |
| V br ceo | -45V |
| V br ebo | -5V |
| VCBO макс. | -50V |
| Vceo макс. | -45V |
| Vebo макс. | -5V |
| Vbe нас. макс. | -1.1V |
| Макс. напряжение насыщения коллектор-эмиттер | -0.5V |
| Корпус | SOT-23 |
| Монтаж | SMD |
| Device marking | 3F |
| Мощность | 250 мВт |
| Диапазон температур хранения | -65~150°C |
| Макс. коэф. усиления DC | 475 |
| Hfe мин. | 220 |
| Частота перехода | 100MHz |
| Напряжение | 45 В |
| Макс. ток коллектора | -0.1A |
| Макс. рассеиваемая мощность | 200mW |
| Напряжение эмиттер-база макс. | -5V |
| Макс. темп. перехода | 150°C |
| Диап. темп. хр. | -65 to +150°C |
| Напряжение коллектор-база макс. | -50V |
| Emitter cutoff current max | -0.1μA |
| Макс. ток отсечки коллектора | -0.1μA |
| Выходная емкость коллектора | 4.5pF |
| Макс. напр. К-Э | -45V |
| Dc current gain test condition | VCE=-5V, IC=-2mA |
| Напряжение пробоя эмиттер-база | -5V |
| Напряжение пробоя коллектор-база | -50V |
| Макс. Uбэ нас. | -1.1V |
| Напряжение пробоя коллектор-эмиттер | -45V |
| Термосопротивление переход-среда | 625°C/W |
| Напряжение насыщения коллектор-эмиттер макс. | -0.5V |
