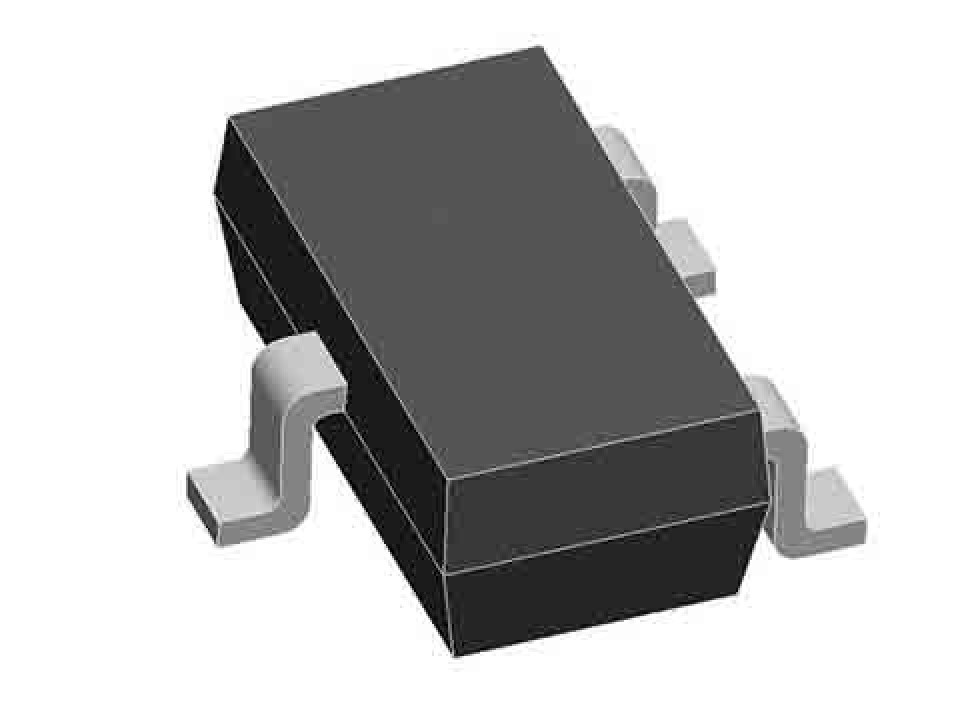

BC856B SOT-23 транзистор SLKOR (арт. 291123)
У поставщика
ПроизводительSLKOR
КатегорияТранзисторы биполярные (BJTs)
У поставщиков
18 000 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 29
В наличии:18 000 шт.
Срок поставки: до 10 дн.
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,55 |
Описание
BC856B — это PNP-транзистор малой мощности в корпусе SOT-23 от производителя SLKOR. Компонент предназначен для работы в цепях общего назначения, усиления и коммутации сигналов. Отличается низким уровнем шума и стабильностью параметров в компактном исполнении. Подходит для поверхностного монтажа в портативной и промышленной электронике.
Технические характеристики
| Cob | 4.5pF |
| F t | 100MHz |
| Тип | PNP |
| Vcbo | -80V |
| Vceo | -65V |
| Vebo | -5V |
| Макс. ток коллектора | -0.1A |
| Макс. Pc | 200mW |
| Rth JA | 625°C/W |
| Тип | BJT |
| Ток | 100 мА |
| Макс. HFE | 475 |
| Мин. HFE | 220 |
| Корпус | SOT-23 |
| Vbe sat | -1.1V |
| Vce sat | -0.5V |
| Icbo макс. | -0.1μA |
| Макс. IEBO | -0.1μA |
| Тип монтажа | SMD |
| Размеры | A: Max: 1.150mm; Min: 0.900mm; D: Max: 3.000mm; Min: 2.800mm; E: Max: 1.400mm; Min: 1.200mm; L: Ref: 0.550mm; B: Max: 0.500mm; Min: 0.300mm; C: Max: 0.150mm; Min: 0.080mm; E: Typ: 0.950mm; A1: Max: 0.100mm; Min: 0.000mm; A2: Max: 1.050mm; Min: 0.900mm; E1: Max: 2.550mm; Min: 2.250mm; L1: Max: 0.500mm; Min: 0.300mm; E1: Max: 2.000mm; Min: 1.800mm; Θ: Max: 8°; Min: 0° |
| Шаг выводов | 0.95mm |
| Артикул | BC856B |
| Производитель | SLKOR |
| Корпус | SOT-23 |
| Монтаж | SMD |
| Мощность | 250 мВт |
| Макс. коэф. усиления DC | 475 |
| Hfe мин. | 220 |
| Темп. перехода | 150°C |
| Частота перехода | 100MHz |
| Collector capacitance | 4.5pF |
| Макс. высота | 1.15mm |
| Dimensions height min | 0.9mm |
| Max collector current | -0.1A |
| Макс. рас. мощн. | 200mW |
| Макс. темп. перехода | 150°C |
| Max emitter base voltage | -5V |
| Макс. ширина корпуса | 1.4mm |
| Мин. ширина корпуса | 1.2mm |
| Диап. темп. хр. | Max: 150°C; Min: -65°C |
| Макс. длина корпуса | 3.0mm |
| Мин. длина корпуса | 2.8mm |
| Emitter cutoff current max | -0.1μA |
| Max collector base voltage | -80V |
| Макс. ток отсечки коллектора | -0.1μA |
| Max collector emitter voltage | -65V |
| Напряжение пробоя эмиттер-база | -5V |
| Условия hFE | VCE=-5V, IC=-2mA |
| Напряжение пробоя коллектор-база | -80V |
| Макс. Uбэ нас. | -1.1V |
| Напряжение пробоя коллектор-эмиттер | -65V |
| Термосопротивление переход-среда | 625°C/W |
| Напряжение насыщения коллектор-эмиттер макс. | -0.5V |
