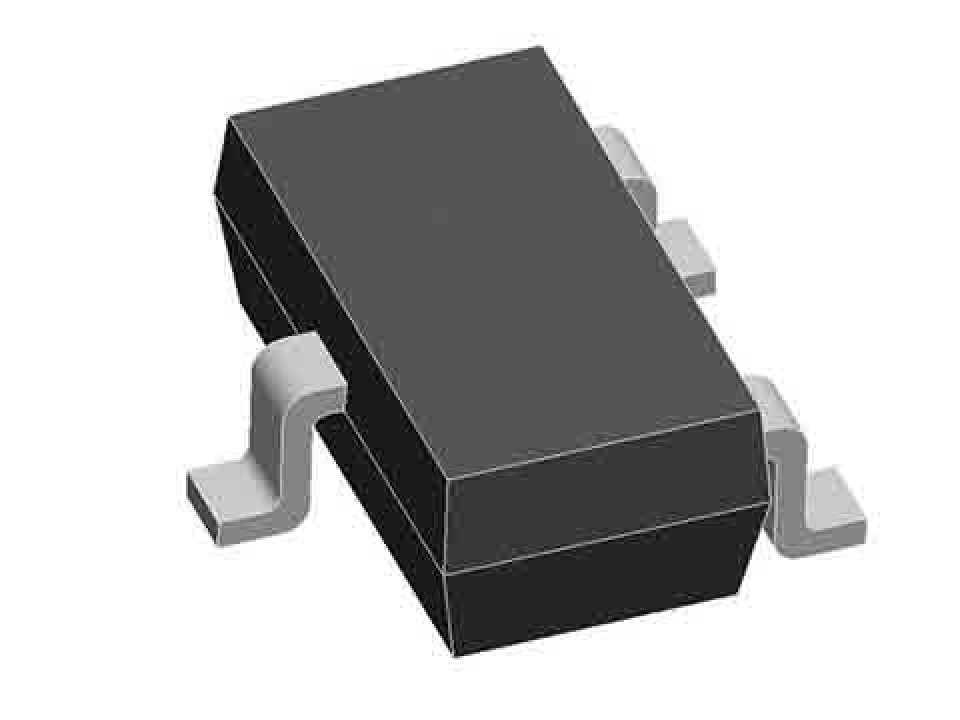

BC846B/T1 SOT-23 транзистор биполярный TRR (арт. 332404)
У поставщика
ПроизводительTRR
КатегорияТранзисторы биполярные (BJTs)
У поставщиков
33 000 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 29
В наличии:33 000 шт.
Срок поставки: до 10 дн.
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,37 |
Описание
Биполярный NPN-транзистор BC846B/T1 от TRR в компактном корпусе SOT-23. Работает при напряжении до 65 В и токе до 100 мА, рассеивая мощность 300 мВт. Подходит для усиления и коммутации сигналов в бытовой электронике и промышленной автоматике.
Технические характеристики
| Тип | NPN |
| Мощность, Вт | 300 mW |
| Ток, А | 100 mA |
| Корпус | SOT-23 |
| Напряжение, В | 80 V |
| Размеры | A max: 3.1; A min: 2.7; B max: 1.5; B min: 1.1; C max: 1.1; C min: 0.9; D max: 0.5; D min: 0.3; E max: 0.48; E min: 0.35; G max: 2; G min: 1.8; H max: 0.1; H min: 0.02; J max: 0.15; J min: 0.05; K max: 2.6; K min: 2.2 |
| Тип упаковки | SOT-23 |
| Способ монтажа | SMD |
| Мощность коллектора | 200mW |
| Вх. емкость | 9 pF |
| Выходная емкость | 6 pF |
| Макс. коэф. усиления DC | 450 |
| Hfe мин. | 200 |
| Напряжение эмиттер-база | 6 V |
| Темп. перехода | 150°C |
| Частота перехода | 100MHz |
| Напряжение эмиттер-база | 6V |
| Напряжение коллектор-база | 80 V |
| Напряжение коллектор-база | 80V |
| Напряжение насыщения база-эмиттер | 700 mV |
| Напряжение коллектор-эмиттер | 65 V |
| Диап. темп. хр. | -55~+150°C |
| Напряжение коллектор-эмиттер | 65V |
| Выходная емкость коллектора | 4.5pF |
| Ток коллектора непрерывный | 0.1A |
| Ток отсечки коллектор-база | 15 nA |
| Напр. нас. база-эмиттер | 1.1V |
| Условия hFE | Vce=5V, Ic=2mA |
| Напряжение пробоя коллектор-база | 80 V |
| Напряжение пробоя коллектор-эмиттер | 65 V |
| Тепловое сопротивление переход-среда | 625°C/W |
| Напряжение насыщения коллектор-эмиттер | 0.5V |
| Transition frequency test conditions | Vce=5V, Ic=10mA, f=100MHz |
| Collector output capacitance test conditions | Vcb=10V, f=1MHz |
| Base emitter saturation voltage test conditions | Ic=100mA, Ib=5mA |
| Collector emitter saturation voltage test conditions | Ic=100mA, Ib=5mA |
