Биполярный транзистор NPN/PNP, 45 В, 0.5 А, 0.6W
У поставщика
ПроизводительNEXPERIA
КатегорияТранзисторы
У поставщиков
2 210 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:2 210 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 52 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,69 |
| от 155 | 12,11 |
| от 310 | 10,79 |
| от 619 | 9,78 |
| от 1 237 | 9,04 |
Описание

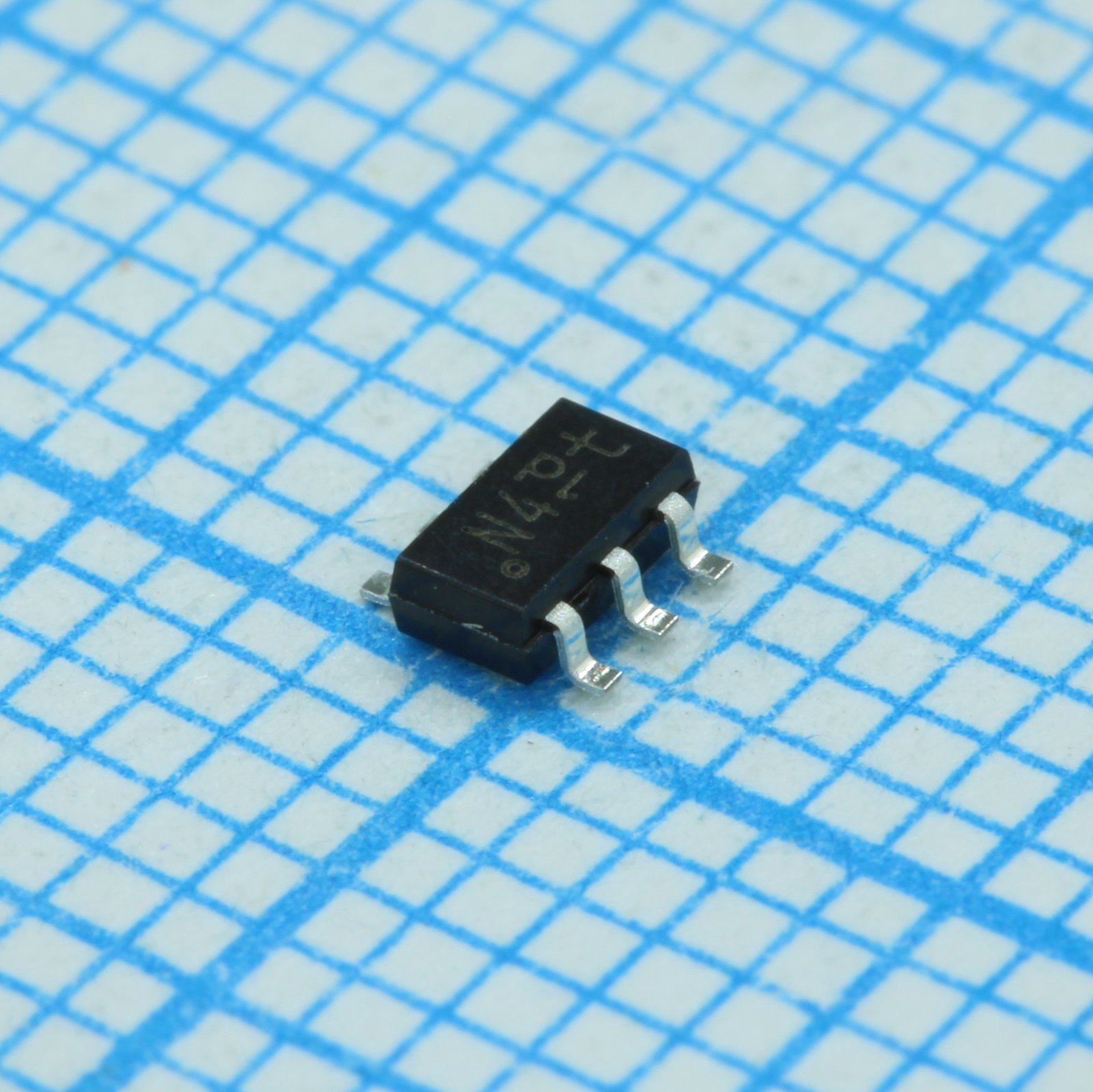

Биполярный транзистор NPN/PNP от NEXPERIA. Рабочее напряжение 45 В, ток до 0.5 А, мощность 0.6 Вт. Выполнен в компактном корпусе SOT-363. Подходит для коммутации и усиления сигналов в портативной и бытовой электронике.
Технические характеристики
| C c npn | 5pF |
| C c pnp | 9pF |
| Макс. HFE | 400 |
| Мин. HFE | 160 |
| I c max | 500mA |
| Корпус | SOT-363 |
| T j max | 150°C |
| Aec q101 | Да |
| Тип монтажа | SMD |
| R th j a | 208K/W |
| V be max | 1.2V |
| Компонент | BC817DPN |
| I cbo max | 100nA |
| I ebo max | 100nA |
| Кол-во выводов | 6 |
| T amb max | 150°C |
| T amb min | -65°C |
| T stg max | 150°C |
| T stg min | -65°C |
| V cbo max | 50V |
| V ceo max | 45V |
| V ebo max | 5V |
| Размеры | Ширина: 1.7mm; Высота: 1.1mm; Длина: 3.0mm |
| Описание | NPN/PNP general purpose double transistor |
| F t npn min | 100MHz |
| F t pnp min | 80MHz |
| V cesat max | 700mV |
| Код маркировки | N4 |
| Hfe min 500ma | 40 |
| I bm peak max | 200mA |
| I cm peak max | 1A |
| Hfe conditions | V_CE=1V; I_C=100mA |
| I cbo max 150c | 5µA |
| Тип транзистора | NPN/PNP |
| V be conditions | V_CE=1V; I_C=500mA |
| P tot per device | 600mW |
| V cesat conditions | I_C=500mA; I_B=50mA |
| P tot per transistor | 370mW |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Описание (англ.) | TRANS NPN/PNP 45V 0.5A 6TSOP |
