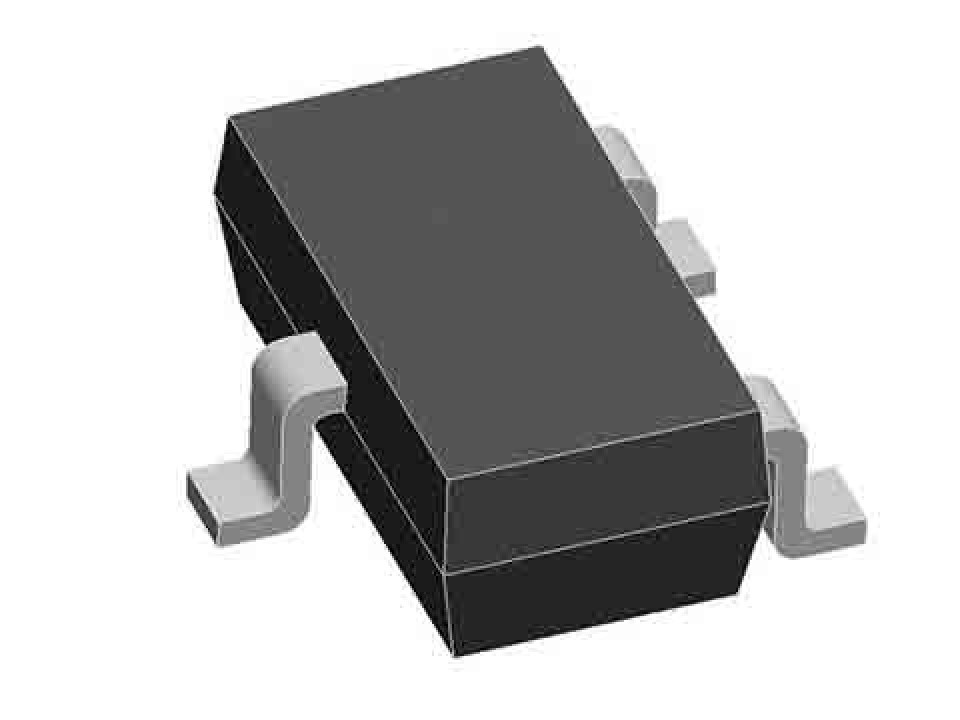

BC817-16/T1 SOT-23 транзистор биполярный TRR (арт. 289169)
У поставщика
ПроизводительTRR
КатегорияТранзисторы биполярные (BJTs)
У поставщиков
2 500 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 29
В наличии:2 500 шт.
Срок поставки: до 10 дн.
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,63 |
Описание
BC817-16/T1 — биполярный NPN-транзистор производства TRR в миниатюрном корпусе SOT-23. Предназначен для работы в цепях общего назначения, усиления и коммутации сигналов. Отличается низким напряжением насыщения и высокой надёжностью при умеренных токах. Подходит для поверхностного монтажа в компактных электронных устройствах.
Технические характеристики
| Тип | NPN |
| Тип | NPN |
| Ток, А | 500 мА |
| F t typ | 100MHz |
| Макс. HFE | 250 |
| Мин. HFE | 100 |
| I c max | 0.5A |
| P c max | 0.3W |
| Корпус | SOT-23 |
| T j max | 150°C |
| C ob typ | 10pF |
| Особенности | General AF applications, High collector current, High current gain, Low collector-emitter saturation voltage |
| Ранг hFE | BC817-16 |
| Тип монтажа | SMD |
| V be max | 1.2V |
| Напряжение пробоя коллектор-база | 50V |
| Напряжение пробоя коллектор-эмиттер | 45V |
| Напряжение пробоя эмиттер-база | 5V |
| I cbo max | 0.1μA |
| I ebo max | 0.1μA |
| T stg max | 150°C |
| T stg min | -55°C |
| V cbo max | 50V |
| V ceo max | 45V |
| V ebo max | 5V |
| V be sat max | 1.2V |
| V ce sat max | 0.7V |
| Hfe at 500ma min | 40 |
| Мощность, Вт | 250 |
| Complementary type | BC807 (PNP) |
| F t test condition | V_CE=5V, I_C=10mA, f=100MHz |
| C ob test condition | V_CB=10V, f=1MHz |
| V be test condition | V_CE=1V, I_C=500mA |
| Напряжение, В | 45 В |
| V be sat test condition | I_C=500mA, I_B=50mA |
| V ce sat test condition | I_C=500mA, I_B=50mA |
| Hfe at 100ma test condition | V_CE=1V, I_C=100mA |
| Hfe at 500ma test condition | V_CE=1V, I_C=500mA |
