Биполярный транзистор, PNP, 45 В, 0.5 А, 0.2Вт
У поставщика
ПроизводительNEXPERIA
КатегорияТранзисторы биполярные (BJTs)
У поставщиков
9 939 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт8,88 ₽
Сумма692,64 ₽
+ доплата 490,00 ₽
В наличии9 939 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 78 штюрлицам и ИП
от 211 — 7,74 ₽ (−13%)
Заказ со склада «Склад 13» с этой позицией — 692,64 ₽. До заказа без доплаты не хватает 16 557,36 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
78 шт · Склад 13 · 692,64 ₽
Описание

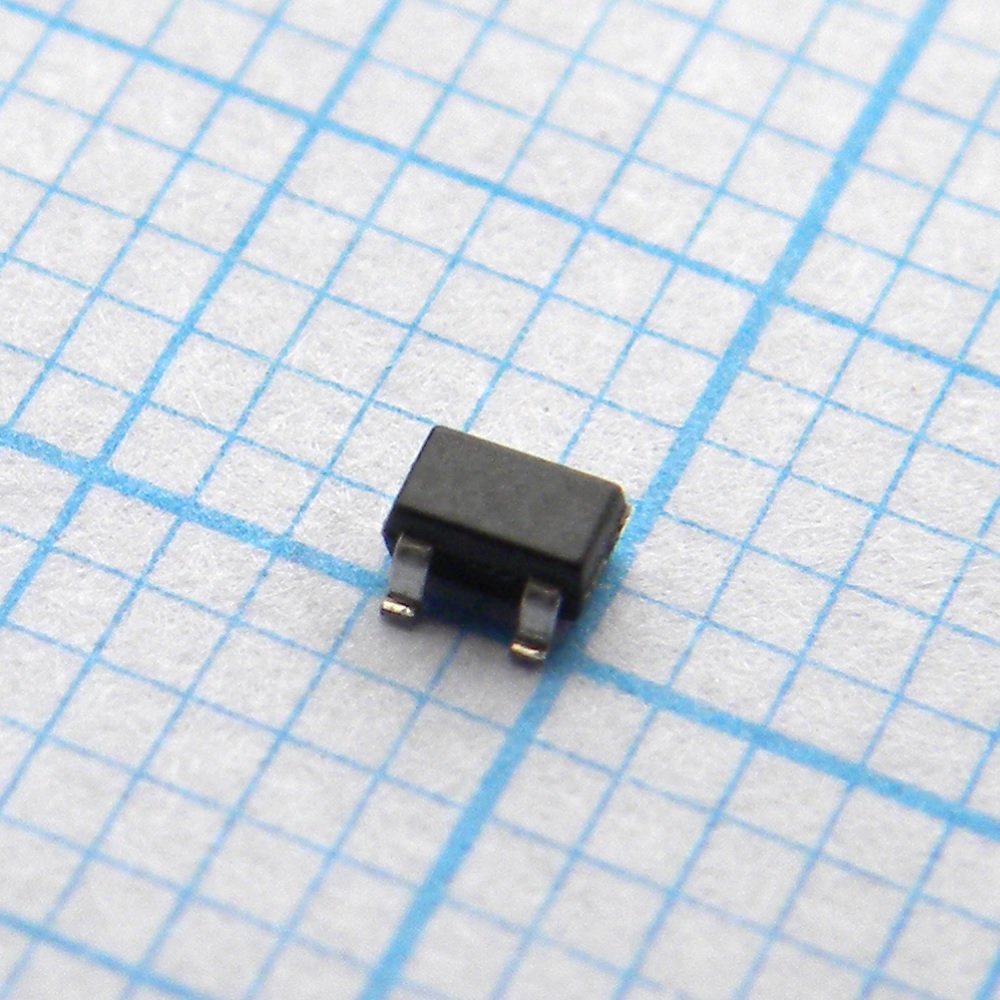

Биполярный PNP-транзистор BC807-40W от Nexperia в компактном корпусе SOT-323. Рассчитан на напряжение до 45 В и ток до 0,5 А при мощности 0,2 Вт. Подходит для коммутации и усиления сигналов в бытовой электронике и портативных устройствах.
Технические характеристики
| Напряжение коллектор-база Vcbo | -50V |
| Напряжение коллектор-эмиттер Vceo | -45V |
| Напряжение эмиттер-база Vebo | -5V |
| Вывод 1 | основание |
| Вывод 2 | эмиттер |
| Вывод 3 | коллектор |
| Макс. HFE | 600 |
| Мин. HFE | 250 |
| Корпус | SOT323 |
| Макс. напряжение база-эмиттер | -1.2V |
| Тип монтажа | SMD |
| Полярность | PNP |
| Количество выводов | 3 |
| Описание | PNP general-purpose transistor |
| Артикул | BC807-40W,115 |
| Код маркировки | 5C* |
| Package jeita | SC-70 |
| NPN-комплемент | BC817W |
| Пиковый ток базы | -200mA |
| Рассеиваемая мощность | 200mW |
| Условия измерения hFE | IC=-100mA, VCE=-1V |
| Условия измерения напряжения база-эмиттер | IC=-500mA, VCE=-1V |
| Напряжение насыщения коллектор-эмиттер, макс. | -700mV |
| Ток коллектора, DC | -500mA |
| Пиковый ток коллектора | -1A |
| Hfe at high current min | 40 |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Мин. частота перехода | 80MHz |
| Емкость коллектора, тип. | 5pF |
| Диап. темп. хр. | -65°C to +150°C |
| Диап. раб. темп. | -65°C to +150°C |
| Условия рассеиваемой мощности | Tamb <= 25°C |
| Описание (англ.) | PNP 45V 0.5A |
| Vce saturation test condition | IC=-500mA, IB=-50mA |
| Макс. ток отсечки эмиттер-база | -100nA |
| Макс. ток отсечки К-Б | -100nA |
| Hfe at high current test condition | IC=-500mA, VCE=-1V |
| Условия измерения частоты перехода | IC=-10mA, VCE=-5V, f=100MHz |
| Collector capacitance test condition | IE=ie=0A, VCB=-10V, f=1MHz |
| Термосопротивление переход-среда | 625K/W |
| Collector base cutoff current at 150c max | -5uA |
| Emitter base cutoff current test condition | IC=0A, VEB=-5V |
| Collector base cutoff current test condition | IE=0A, VCB=-20V |
