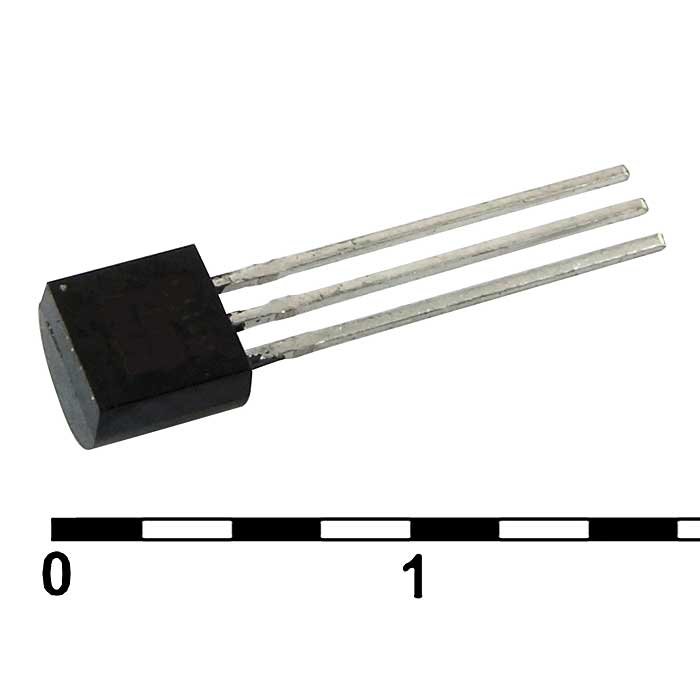

Транзистор BC547C
У поставщика
У поставщиков
10 000 шт.
Норм. уп.: 100
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 12срок до недели
Цена за шт1,16 ₽
Сумма1 160,00 ₽
В наличии10 000 шт
от 1 000 штюрлицам и ИП
1 000 шт · Склад 12 · 1 160,00 ₽
Описание
Транзистор биполярный BC547C от DIOTEC. Выполнен в корпусе TO-92, подходит для низкочастотных схем. Используется в бытовой электронике и простых усилительных каскадах.
Технические характеристики
| Тип | биполярные |
| Вес | 0.19 |
| В упаковке | 3000 |
| Тип монтажа | Выводной |
| Корпус | TO-92 |
| H fe group | C |
| Описание | General Purpose NPN Transistor |
| Артикул | BC547C |
| Время пайки | 10s |
| Производитель | Diotec Semiconductor AG |
| Материал корпуса | UL 94V-0 |
| Шаг выводов, мм | 2.54 |
| Вес, прибл. | 0.01g |
| Высота корпуса, мм | 4.6 |
| Соотв. RoHS | Да |
| REACH | Да |
| Макс. коэфф. шума | 10dB |
| Температура пайки | 260°C |
| Структура | NPN |
| Макс. коэф. усиления DC | 800 |
| Hfe мин. | 420 |
| Тип. коэфф. шума | 2dB |
| Макс. импульсный ток базы | 200mA |
| Макс. рассеиваемая мощность | 500mW |
| Макс. напряжение база-эмиттер | 700mV |
| Макс. ток коллектора DC | 100mA |
| Напряжение эмиттер-база макс. | 5V |
| Emitter current peak max | 200mA |
| Макс. темп. перехода | 150°C |
| Темп. перехода мин. | -55°C |
| Диап. темп. хр. | -55°C to +150°C |
| Макс. пиковый ток коллектора | 200mA |
| Соответствие по конфликтным минералам | Да |
| Тип. напряжение база-эмиттер | 660mV |
| Noise figure alternative max | 4dB |
| Макс. напр. К-Э | 45V |
| Макс. ёмкость коллектор-база | 6pF |
| Тип. произведение усиления на полосу | 300MHz |
| Dc current gain typical at 100ma | 400 |
| Emitter base capacitance typical | 9pF |
| Noise figure alternative typical | 1.2dB |
| Collector base capacitance typical | 3.5pF |
| Collector emitter voltage max eb short | 50V |
| Тип. напряжение насыщения база-эмиттер | 900mV |
| Тепловое сопротивление переход-среда, макс. | 200 K/W |
| Напр-е к-э (Uкэо макс),В | 45 |
| Напряжение насыщения коллектор-эмиттер макс. | 600mV |
| Коэф-т передачи тока hfe | 520 |
| Напряжение насыщения коллектор-эмиттер, тип. | 200mV |
| Максимально допустимый ток к ( Iк макс.А) | 0.1 |
