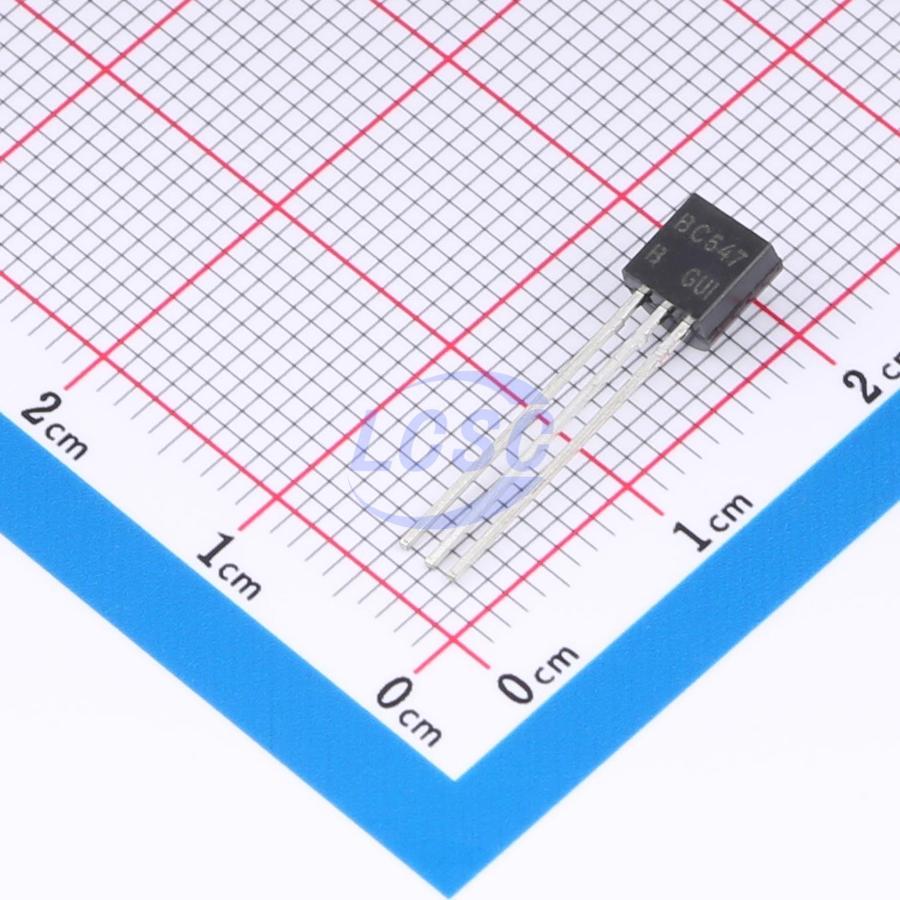

Транзистор биполярный NPN 45В 0.1A TO-92
У поставщика
ПроизводительJSCJ
КатегорияТранзисторы биполярные (BJTs)
У поставщиков
14 443 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт2,15 ₽
дешевле всех
Сумма645,00 ₽
В наличии10 340 шт
от 300 штюрлицам и ИП
от 1 731 — 1,73 ₽ (−20%)
Склад 13срок до недели
Цена за шт2,36 ₽
Сумма708,00 ₽
+ доплата 490,00 ₽
В наличии4 103 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 300 штюрлицам и ИП
от 1 000 — 1,92 ₽ (−19%)
300 шт · Склад 39 · 645,00 ₽
Описание
Транзистор биполярный NPN от JSCJ. Работает при напряжении до 45 В и токе до 0,1 А, выпускается в стандартном корпусе TO-92. Подходит для усиления и коммутации сигналов в бытовой электронике и простых схемах управления.
Технические характеристики
| Тип | bipolar NPN transistor |
| Корпус | TO-92-3 |
| Тип монтажа | Выводной |
| Размеры | A max: 3.7mm; A min: 3.3mm; D max: 4.7mm; D min: 4.3mm; E max: 4.7mm; E min: 4.3mm; L max: 14.5mm; L min: 14.1mm; B max: 0.55mm; B min: 0.38mm; C max: 0.51mm; C min: 0.36mm; E typ: 1.27mm; H max: 0.38mm; H min: 0mm; A1 max: 1.4mm; A1 min: 1.1mm; D1 typ: 3.43mm; E1 max: 2.64mm; E1 min: 2.44mm; Φ typ: 1.6mm |
| Классификация hFE | A: 110-220; B: 200-450; C: 420-800 |
| Макс. коэф. усиления DC | 800 |
| Hfe мин. | 110 |
| Макс. ток коллектора | 0.1A |
| Макс. рассеиваемая мощность | 625mW |
| Тип упаковки | Bulk (россыпь) |
| Тип. напряжение база-эмиттер | 0.58-0.7V |
| Напряжение эмиттер-база макс. | 6V |
| Частота перехода, тип. | 150MHz |
| Напряжение коллектор-база макс. | 50V |
| Макс. ток отсечки эмиттера | 0.1μA |
| Диапазон темп. перехода | -55~+150°C |
| Макс. ток отсечки коллектора | 0.1μA |
| Описание (англ.) | TRANS NPN 45V 0.1A TO-92 |
| Макс. напр. К-Э | 45V |
| Выходная ёмкость коллектора, тип. | 4.5pF |
| Мин. пробой эмиттер-база | 6V |
| Макс. Uбэ нас. | 1.1V |
| Мин. напряжение пробоя коллектор-база | 50V |
| Термосопротивление переход-среда | 200°C/W |
| Мин. напряжение пробоя коллектор-эмиттер | 45V |
| Напряжение насыщения коллектор-эмиттер макс. | 0.3V |
