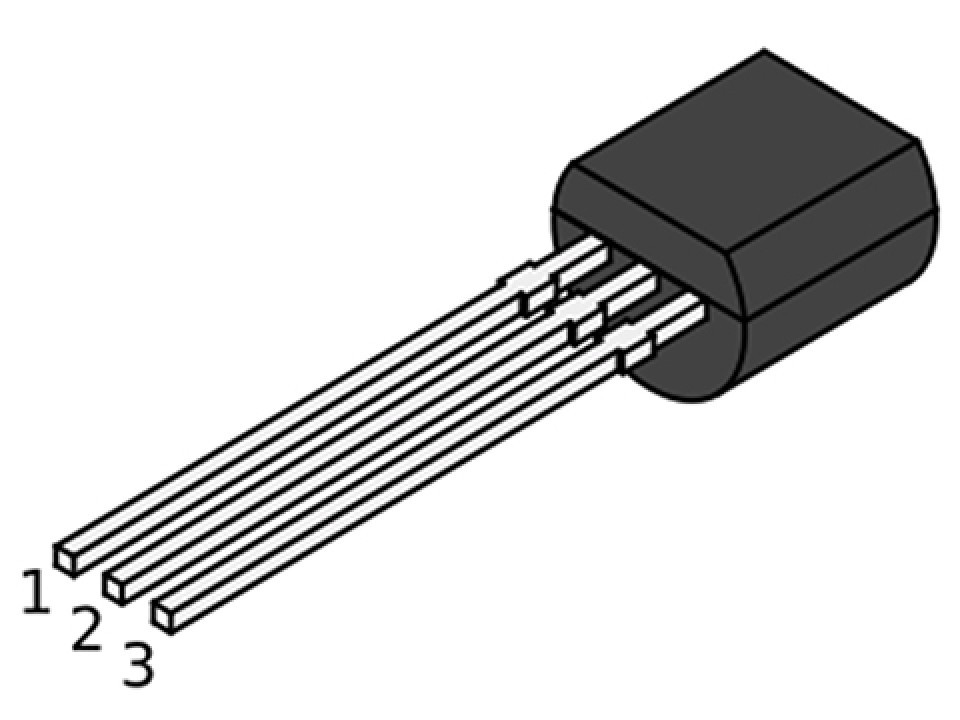

BC546B TO-92 транзистор биполярный ZH (арт. 240689)
У поставщика
ПроизводительZH
КатегорияТранзисторы биполярные (BJTs)
У поставщиков
14 500 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 29
В наличии:14 500 шт.
Срок поставки: до 10 дн.
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,20 |
Описание
BC546B — биполярный n-p-n транзистор от производителя ZH в корпусе TO-92. Предназначен для усиления и коммутации сигналов в низкочастотных цепях. Отличается низким уровнем шума и стабильными параметрами, что позволяет применять его в аудиоусилителях и измерительных устройствах.
Технические характеристики
| Тип | NPN |
| Тип | Биполярный транзистор |
| Ток | 100 мА |
| Корпус | TO-92 |
| Тип монтажа | THT |
| Размеры | Ширина корпуса: 4.40-4.65; Body height mm: 3.30-3.70; Длина корпуса: 4.45-4.70; Длина вывода: 13.50-14.50; Шаг выводов: 1.17-1.37 |
| Корпус | TO-92 |
| Монтаж | Выводной |
| Complementary | BC556/557/558/559/BC560 |
| Мощность | 500 мВт |
| Ток коллектора | 100mA |
| Классификация hFE | B |
| Макс. коэф. усиления DC | 450 |
| Hfe мин. | 200 |
| Напряжение эмиттер-база | 6V |
| Темп. перехода | 150°C |
| Частота перехода | 200MHz |
| Напряжение коллектор-база | 80V |
| Напряжение коллектор-эмиттер | 65V |
| Диап. темп. хр. | -55°C to +150°C |
| Мощн. коллектора | 500mW |
| Выходная емкость коллектора | 6pF |
| Напр. нас. база-эмиттер | 1.0V |
| Напряжение насыщения коллектор-эмиттер | 0.6V |
