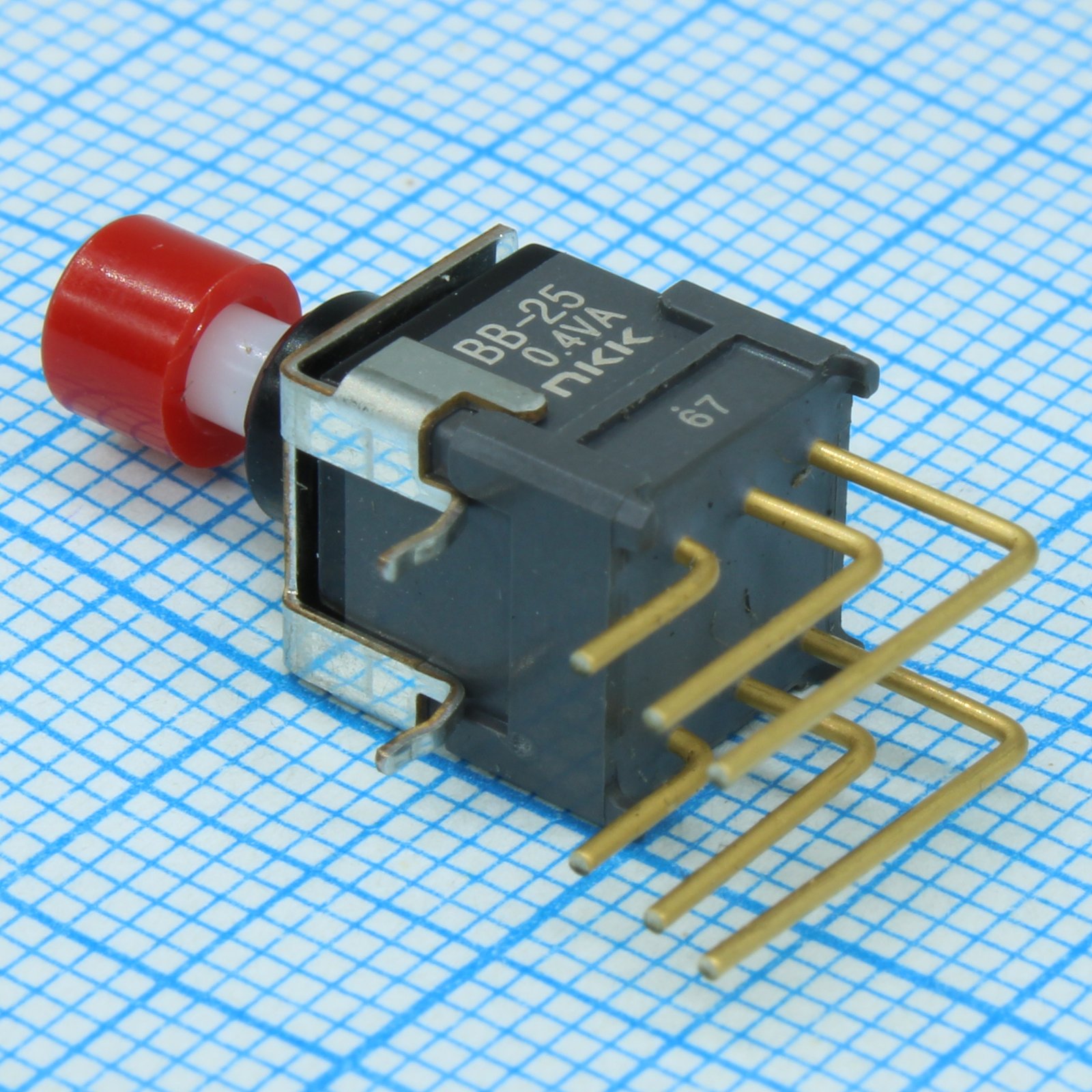

Переключатель кнопочный ON (ON) круглая кнопка две группы на переключение 0.1A 28В мощность 0.4ВА монтаж в отверстие
У поставщика
ПроизводительNKK
У поставщиков
5 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:5 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 201,50 |
| от 2 | 199,00 |
| от 4 | 195,74 |
| от 8 | 191,54 |
| от 15 | 186,05 |
Описание
Кнопочный переключатель от NKK с круглым толкателем и двумя группами на переключение (DPDT). Рассчитан на ток до 0,1 А при напряжении 28 В и мощность 0,4 ВА, работает в режиме без фиксации (ON). Монтируется в отверстие на печатную плату. Применяется в промышленной автоматике и контрольно-измерительном оборудовании.
Технические характеристики
| Полюса | DPDT |
| Удар | 50G (490m/s2) acceleration (tested in 6 right angled directions, with 5 shocks in each direction) |
| Герметичность | Да |
| Серия | BB |
| Схема | ON (ON) |
| Cleaning | Automated cleaning. See Cleaning specifications in Supplement section. |
| Влажность | 90 ~ 95% humidity for 96 hours @ 40°C (104°F) |
| Тип монтажа | THT |
| Cap color | Красный |
| Пайка | Wave Soldering Recommended: See Profile A in Supplement section. Manual Soldering: See Profile B in Supplement section. |
| Вибрация | 10 ~ 55Hz with peak-to-peak amplitude of 1.5mm traversing the frequency range & returning in 1 minute; 3 right angled directions for 2 hours |
| Описание | Process Sealed Subminiature Antistatic Pushbuttons |
| Cap diameter | .201” (5.1mm) |
| Форма контакта | DPDT |
| Pc terminals | Vertical with Bracket |
| Travel total | 1.1mm |
| Esd protected | Да |
| Contact timing | Nonshorting |
| Plunger length | .213” (5.4mm) |
| Электрический ресурс | 50,000 operations minimum (momentary) |
| Мех. ресурс | 50,000 operations minimum (momentary) |
| Функция переключения | momentary |
| Applicable range | 0.1mA ~ 0.1A @ 20mV ~ 28V |
| Bushing diameter | 6mm |
| Bushing material | Carbon blended polyamide |
| Plunger material | Polyacetal |
| Шаг выводов | .100” x .100” (2.54mm x 2.54mm) |
| Travel pretravel | 0.7mm |
| Описание | Pushbutton Switches - Board Mount ON-(ON) .201 RED CAP VERTICAL PC .4VA |
| Latchdown feature | Да |
| Travel overtravel | 0.4mm |
| Сопр. контакта | 50 milliohms maximum |
| Terminals material | Copper alloy with gold plating |
| Эл. прочность | 500V AC minimum for 1 minute minimum |
| Electrical capacity | 0.4VA maximum @ 28V AC/DC maximum |
| Рабочий диапазон температур | -30°C through +85°C (-22°F through +185°F) |
| Case housing material | Glass fiber reinforced polyamide |
| Сопр. изоляции | 500 megohms minimum @ 500V DC |
| Cap installation force | 49.03N (11.2 lbf) maximum downward force on actuator |
| Flammability standards | UL94V-0 available |
| Nominal operating force | 2.55N (momentary) |
| Тип упаковки | Коробка с паллетами |
| Movable contact material | Phosphor bronze with gold plating |
| Support bracket material | Tin plated phosphor bronze |
| Antistatic superstructure | Да |
| Stationary contacts material | Copper alloy with gold plating |
| Описание (англ.) | Switch Push Button ON (ON) DPDT Round Plunger 0.1A 28VAC 28VDC 0.4VA Momentary Contact PC Pins Thru-Hol |
