Диод выпрямительный сборка 70В 200мА
У поставщика
ПроизводительON Semiconductor
У поставщиков
3 720 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт2,00 ₽
Сумма612,00 ₽
+ доплата 490,00 ₽
В наличии3 720 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 306 штюрлицам и ИП
от 480 — 1,77 ₽ (−12%)
Заказ со склада «Склад 13» с этой позицией — 612,00 ₽. До заказа без доплаты не хватает 16 638,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
306 шт · Склад 13 · 612,00 ₽
Описание

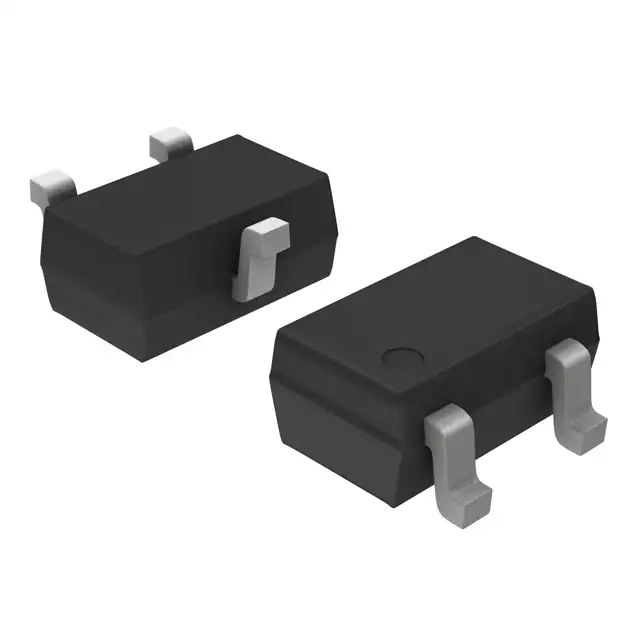

BAW56WT1G — выпрямительный диод в сборке от ON Semiconductor. Компонент рассчитан на обратное напряжение до 70 В и прямой ток до 200 мА. Применяется для защиты цепей, выпрямления и коммутации в компактных электронных устройствах.
Технические характеристики
| Корпус | 419 |
| Вывод 1 | CATHODE |
| Вывод 2 | CATHODE |
| Pin3 | анод |
| Стиль | 4 |
| Корпус | SOT-323 |
| Тип монтажа | SMD |
| Условия поставки | 3000 / Tape & Reel |
| Соответствие | Pb-Free, Halogen Free/BFR Free, RoHS Compliant |
| Derate fr5 | 1.6mW/°C |
| Описание | Dual Switching Diode, Common Anode |
| Артикул | BAW56WT1G |
| Dimension a2 | 0.70mm |
| Dimension e1 | 0.65mm |
| Квалификация | AEC-Q101 |
| Derate alumina | 2.4mW/°C |
| Размер A, макс. | 1.00mm |
| Мин. размер A | 0.80mm |
| Размер B, макс. | 0.40mm |
| Мин. размер B | 0.30mm |
| Макс. размер C | 0.25mm |
| Мин. размер C | 0.10mm |
| Макс. размер d | 2.20mm |
| Мин. размер D | 1.80mm |
| Размер E, макс. | 1.35mm |
| Мин. размер E | 1.15mm |
| Dimension l max | 0.56mm |
| Размер l мин. | 0.20mm |
| Прямой ток | 200mA |
| Обратное напряжение | 70V |
| Dimension a1 max | 0.10mm |
| Dimension a1 min | 0.00mm |
| Dimension he max | 2.40mm |
| Dimension he min | 2.00mm |
| Шаг E | 1.30mm |
| Емкость диода | 2.0pF |
| Темп. хранения | -55 to +150°C |
| Темп. перехода | -55 to +150°C |
| Forward voltage if1ma | 715mV |
| Время обратного восстановления | 6.0ns |
| Forward voltage if10ma | 855mV |
| Forward voltage if50ma | 1000mV |
| Forward voltage if150ma | 1250mV |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Обратное пробивное напряжение | 70V |
| Имп. прямой ток | 500mA |
| Reverse leakage current vr70 | 2.5µA |
| Общая рассеиваемая мощность, FR5 | 200mW |
| Описание (англ.) | DIODE ARRAY GP 70V 200MA SC70-3 |
| Рассеиваемая мощность, оксид алюминия | 300mW |
| Reverse leakage current vr25 tj150 | 30µA |
| Reverse leakage current vr70 tj150 | 50µA |
| Тепловое сопротивление переход-среда FR5 | 625°C/W |
| Тепловое сопротивление переход-среда (Al2O3) | 417°C/W |
