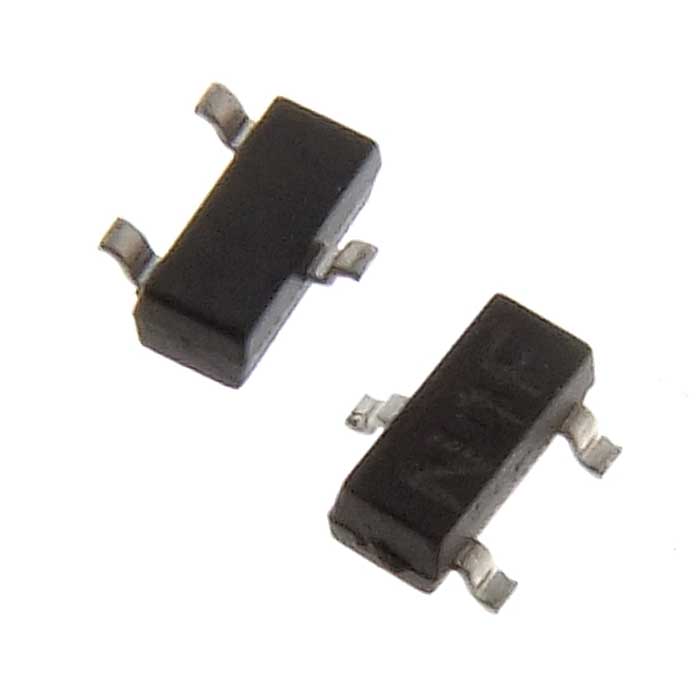

Диод BAW56
У поставщика
У поставщиков
1 722 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 722 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 322 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,15 |
| от 449 | 1,85 |
| от 897 | 1,62 |
| от 1 793 | 1,45 |
| от 3 000 | 1,33 |
Описание
Диод BAW56 от DC Components — компактный SMD-компонент в корпусе SOT-23. Выдерживает обратное напряжение до 70 В и прямой ток до 200 мА, отличается малым временем восстановления 6 нс. Подходит для высокочастотных схем в промышленной автоматике и бытовой электронике.
Технические характеристики
| Контактов | 3 |
| Тип | dual common-anode switching diode |
| Цоколевка | 1: cathode (k1); 2: cathode (k2); 3: common anode |
| Вес | 0.03 |
| В упаковке | 3000 |
| Маркировка | A1* |
| Корпус | SOT-23 |
| Тип монтажа | SMD |
| Компонент | BAW56 |
| Размеры | A: 1.1mm max; D: 3.0mm max; E: 1.4mm max; Q: 0.55mm max; C: 0.15mm max; E: 1.9mm; V: 0.2mm; W: 0.1mm; A1: 0.1mm max; HE: 2.5mm max; Lp: 0.45mm max; Bp: 0.48mm max; E1: 0.95mm |
| Описание | High-speed double diode |
| Прямой ток | 200 мА |
| Прямое напряжение | IF=1mA: 715mV; IF=10mA: 855mV; IF=50mA: 1V; IF=150mA: 1.25V |
| Обратный ток | 2.5 мкА |
| Обратное напряжение | 70 В |
| Switching speed | max 4ns |
| Емкость диода | 2pF |
| Прямое напряжение 1 | 0.715 В |
| Прямое напряжение 2 | 0.855 В |
| Прямое напряжение 3 | 1 В |
| Прямое напряжение 4 | 1.25 В |
| Рассеиваемая мощность | 225 мВт |
| Темп. перехода | 150 °C |
| Время обратного восстановления | 6 нс |
| Общая рассеиваемая мощность | 250mW |
| Forward recovery voltage | 1.75V |
| Макс. темп. перехода | 150°C |
| Обратное пробивное напряжение | 70 В |
| Диап. темп. хр. | -55~+150 °C |
| Continuous reverse voltage | 75V |
| Емкость между выводами | 1.5 пФ |
| Повторяющийся пиковый прямой ток | 450mA |
| Повторяющееся импульсное обратное напряжение | 85V |
| Неповторяющийся импульсный ток | T=1s: 0.5A; T=1ms: 1A; T=1us: 4A |
| Термосопротивление переход-среда | 556 °C/Вт |
| Continuous forward current double diode | 125mA |
| Continuous forward current single diode | 215mA |
| Thermal resistance junction to tie point | 360K/W |
| Неповтор. импульсный ток | 2.0 А |
