Диод SMD BAV99
У поставщика
У поставщиков
1 680 070 шт.
Норм. уп.: 300
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт0,91 ₽
дешевле всех
Сумма910,00 ₽
В наличии800 915 шт
от 1 000 штюрлицам и ИП
от 3 625 — 0,72 ₽ (−21%)
Склад 13срок до недели
Цена за шт1,08 ₽
Сумма1 080,00 ₽
+ доплата 490,00 ₽
В наличии574 345 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 1 000 штюрлицам и ИП
от 3 000 — 0,85 ₽ (−21%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии304 725 шт
+700,00 ₽ на каждый заказ со склада, в ценах позицийтолько упаковками по 3 000 штюрлицам и ИП
продаётся от 3 000 штпри 3 000 — 0,67 ₽
1 000 шт · Склад 39 · 910,00 ₽
Описание

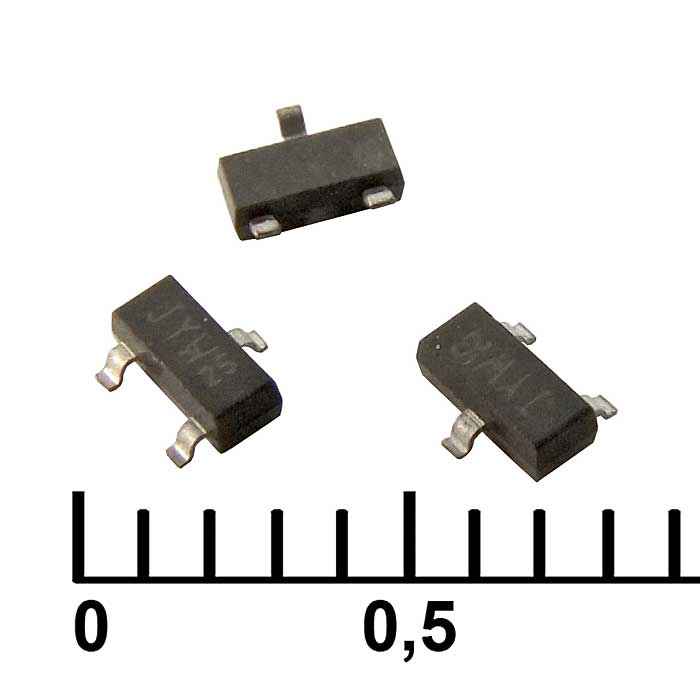

Диод SMD BAV99 от HOTTECH — сдвоенный быстродействующий диод в корпусе SOT-23. Выдерживает обратное напряжение до 70 В и прямой ток до 200 мА, время восстановления — всего 6 нс. Рассеиваемая мощность — 225 мВт. Подходит для высокочастотных схем в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | Диод Шоттки |
| Вес | 0.04 |
| В упаковке | 3000 |
| Маркировка | A7 |
| Корпус | SOT-23 |
| Особенности | Fast switching speed, High conductance |
| Тип монтажа | SMD |
| Компонент | BAV99 |
| Описание | Plastic-Encapsulate Diodes, Schottky Diodes |
| Артикул | BAV99 |
| Прямой ток | 200 мА |
| Обратный ток | 2.5μA at VR=70V |
| Обратное напряжение | 70 В |
| Прямое напряжение 1 | 0.715 В |
| Прямое напряжение 2 | 0.855 В |
| Прямое напряжение 3 | 1 В |
| Прямое напряжение 4 | 1.25 В |
| Рассеиваемая мощность | 225 мВт |
| Тип диода | импульсный диод |
| Макс. прямой ток | 200mA |
| Прямое напряжение VF1 | 0.715V |
| Прямое напряжение VF2 | 0.855V |
| Прямое напряжение VF3 | 1V |
| Прямое напряжение VF4 | 1.25V |
| Макс. обратное напряжение | 70V |
| Темп. перехода | 150 °C |
| Макс. рассеиваемая мощность | 225mW |
| Время обратного восстановления | 6ns at IF=IR=10mA, Irr=0.1×IR, RL=100Ω |
| Прямое напряжение при 1мА | 0.715V |
| Прямое напр. при 10мА | 0.855V |
| Прямое напряжение при 50 мА | 1V |
| Прямое напряжение при 150 мА | 1.25V |
| Макс. темп. перехода | 150°C |
| Обратное пробивное напряжение | 70V at IR=100μA |
| Диап. темп. хр. | -55°C to 150°C |
| Имп. прямой ток | 500mA |
| Емкость между выводами | 1.5pF at VR=0, f=1MHz |
| Термосопротивление переход-среда | 556°C/W |
| Неповтор. импульсный ток | 2.0 А |
| Максимальное постоянное обратное напряжение,В | 75 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 0.2 |
