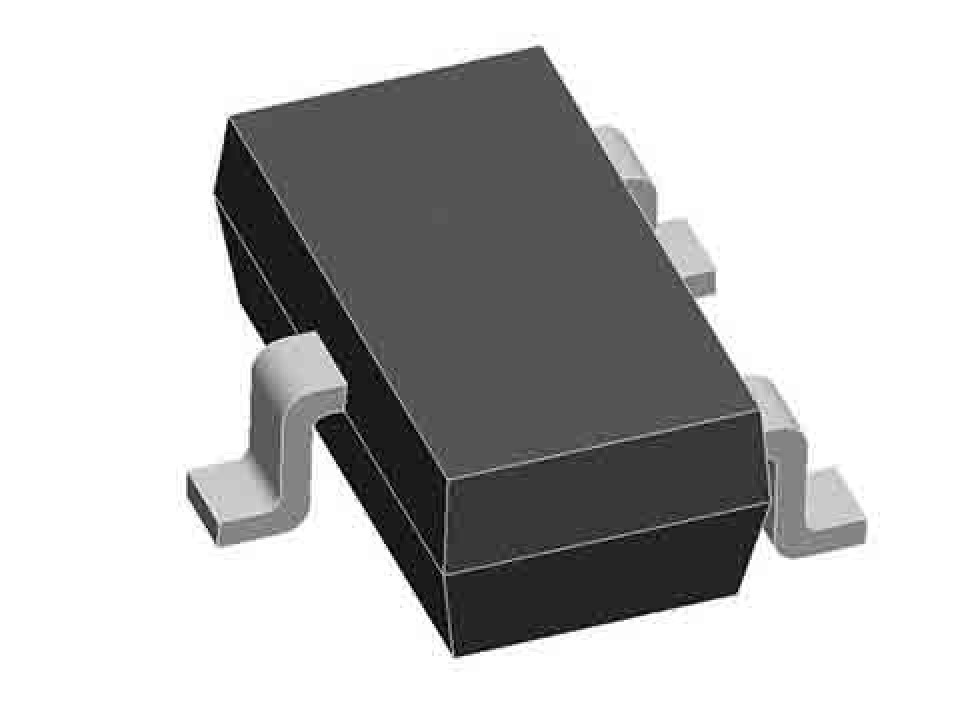

BAV70 SOT-23 SMD (лента) диодная сборка RUME (арт. 307227)
У поставщика
ПроизводительRUME
КатегорияДиодные модули
У поставщиков
129 000 шт.
Норм. уп.: 3000
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 29срок до 10 дн.
Цена за шт0,48 ₽
Сумма1 440,00 ₽
до минимума склада не хватает 1 560,00 ₽
В наличии129 000 шт
заказ со склада от 3 000,00 ₽упаковка 3 000 штюрлицам и ИП
Заказ со склада «Склад 29» — от 3 000,00 ₽. С этой позицией будет 1 440,00 ₽, не хватает 1 560,00 ₽. Добавьте позиций этого склада или выберите другой.
3 000 шт · Склад 29 · 1 440,00 ₽
Описание
BAV70 SOT-23 SMD — диодная сборка от производителя RUME. Компонент выполнен в миниатюрном корпусе для поверхностного монтажа, содержит два быстродействующих диода с общей катодной точкой. Применяется в цепях коммутации, защиты от обратной полярности и высокочастотных выпрямителях.
Технические характеристики
| Тип | switching diode |
| Тип | Диодная сборка |
| Корпус | SOT-23 |
| Тип монтажа | SMD |
| Артикул | BAV70 |
| Производитель | SEMTECH ELECTRONICS LTD. |
| Код маркировки | A4 |
| Дата даташита | 22/01/2008 |
| Обратное напряжение | 75V |
| Рассеиваемая мощность | 350mW |
| Общая емкость | 2pF max at 1MHz |
| Макс. обратное напряжение | 75V |
| Прямой ток | 200 мА |
| Темп. перехода | 150°C |
| Макс. прямой ток | 300mA |
| Макс. обратное напряжение | 100V |
| Время обратного восстановления | 4ns max at IF=IR=10mA to IR=1mA, RL=50Ω |
| Total capacitance max | 2pF |
| Прямое напряжение при 1 мА | 715mV max |
| Reverse current at 20v | 25nA max |
| Reverse current at 75v | 2.5µA max |
| Средний прямой ток | 200mA |
| Прямое напряжение при 10 мА | 855mV max |
| Прямое напряжение при 50 мА | 1V max |
| Прямое напряжение при 150 мА | 1.25V max |
| Макс. темп. перехода | 150°C |
| Обратное пробивное напряжение | 75V min at 100µA |
| Макс. время обрат. восстановления | 4ns |
| Диап. темп. хр. | -55 to +150°C |
| Частота измерения ёмкости | 1MHz |
| Макс. прямое напряжение при 1 мА | 715mV |
| Reverse current at 20V max | 25nA |
| Reverse current at 75V max | 2.5µA |
| Макс. прямое напряжение при 10 мА | 855mV |
| Forward voltage at 50mA max | 1V |
| Reverse current at 25v 150c | 30µA max |
| Обратный ток при 75 В, 150 °C | 50µA max |
| Forward voltage at 150mA max | 1.25V |
| Макс. пиковый прямой ток | 300mA |
| Maximum peak reverse voltage | 100V |
| Мин. обратное напряжение пробоя | 75V |
| Reverse current at 25V 150C max | 30µA |
| Reverse current at 75V 150C max | 50µA |
| Условия теста обратного восстановления | IF=IR=10mA to IR=1mA, RL=50Ω |
| Прямое напряжение | 1.25 В |
| Обратное напряжение | 70 В |
| Неповторяющийся импульсный ток, 1 с | 1A |
| Неповторяющийся импульсный ток, 1 мкс | 2A |
Аналоги
- BAV70-(SOT-23) KLS
- BAV70 KOME
- BAV70 SEMTECH
- BAV70 HOTTECH
