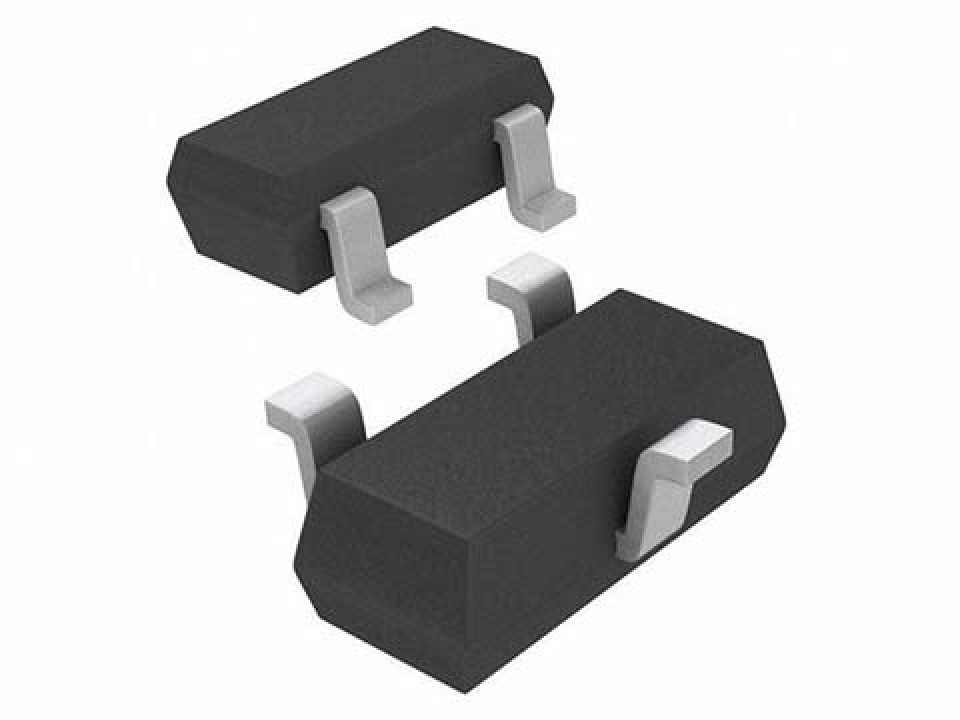

BAV70 SOT-23 SMD (лента) диодная сборка Hottech (арт. 106985)
У поставщика
ПроизводительHOTTECH
КатегорияДиодные модули
У поставщиков
93 000 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 29
В наличии:93 000 шт.
Срок поставки: до 10 дн.
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,53 |
Описание
BAV70 — диодная сборка с двумя быстродействующими диодами в корпусе SOT-23 от производителя Hottech. Компонент предназначен для поверхностного монтажа и широко применяется в цепях коммутации, защиты от обратного напряжения и высокочастотного выпрямления. Компактный корпус и малое время восстановления делают эту сборку удобной для использования в портативной и промышленной электронике.
Технические характеристики
| Тип | Switching Diode |
| Вес | 0.008g |
| Тип | диодная сборка |
| Маркировка | A4 |
| Корпус | SOT-23 |
| Тип монтажа | SMD |
| Упаковка | Tape and Reel |
| Артикул | BAV70 |
| Производитель | Hottech (Guangdong Hottech Industrial Co., Ltd) |
| Корпус | SOT-23 |
| Монтаж | SMD |
| Материал корпуса | Molded Plastic, UL 94V-0 |
| Артикул | 106985 |
| Прямой ток | 200mA |
| Обратное напряжение | 70V |
| Емкость диода | 1.5pF |
| Рассеиваемая мощность | 225mW |
| Размеры упаковки | A max: 1.15mm; A min: 0.9mm; D max: 3.0mm; D min: 2.8mm; E max: 1.4mm; E min: 1.2mm; L ref: 0.55mm; B max: 0.5mm; B min: 0.3mm; C max: 0.15mm; C min: 0.08mm; E typ: 0.95mm; A1 max: 0.1mm; A1 min: 0.0mm; A2 max: 1.05mm; A2 min: 0.9mm; E1 max: 2.55mm; E1 min: 2.25mm; L1 max: 0.5mm; L1 min: 0.3mm; E1 max: 2.0mm; E1 min: 1.8mm; Theta max: 8°; Theta min: 0° |
| Макс. прямой ток | 200mA |
| Макс. обратное напряжение | 70V |
| Темп. хранения | -55~+150°C |
| Прямой ток | 200 мА |
| Темп. перехода | 150°C |
| Чувствит. к влаге | Level 1 per J-STD-020 |
| Suggested pad layout | refer to datasheet |
| Макс. рассеиваемая мощность | 225mW |
| Время обратного восстановления | 6ns |
| Прямое напряжение при 1мА | 0.715V |
| Forward voltage at 1ma | 0.715V |
| Прямое напр. при 10мА | 0.855V |
| Forward voltage at 10ma | 0.855V |
| Forward voltage at 50mA | 1V |
| Forward voltage at 50ma | 1V |
| Обратный ток утечки | 2.5uA |
| Forward voltage at 150mA | 1.25V |
| Forward voltage at 150ma | 1.25V |
| Макс. темп. перехода | 150°C |
| Tape and reel dimensions | 8mm tape, 7" reel (178mm diameter) |
| Обратное пробивное напряжение | 70V |
| Диап. темп. хр. | -55 to +150°C |
| Maximum ratings conditions | T=25°C unless noted |
| Уровень чувствительности к влаге | Level 1 |
| Reverse leakage current max | 2.5uA |
| Reverse breakdown voltage min | 70V |
| Прямое напряжение | 1.25 В |
| Обратное напряжение | 70 В |
| Термосопротивление переход-среда | 556°C/W |
| Неповтор. импульсный ток | 2.0A |
