Диод выпрямительный сборка 85В 140мА
У поставщика
ПроизводительDIODES
У поставщиков
4 957 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт4,42 ₽
Сумма698,36 ₽
+ доплата 490,00 ₽
В наличии4 957 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 158 штюрлицам и ИП
от 245 — 3,94 ₽ (−11%)
Заказ со склада «Склад 13» с этой позицией — 698,36 ₽. До заказа без доплаты не хватает 16 551,64 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
158 шт · Склад 13 · 698,36 ₽
Описание

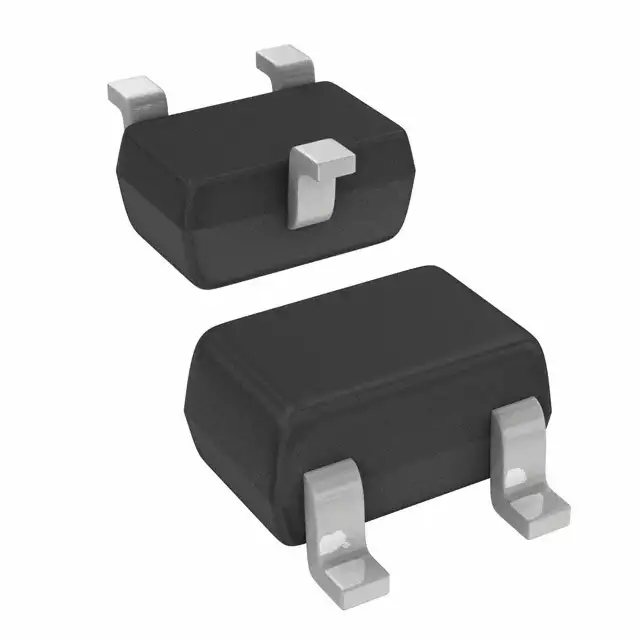

Диодная сборка BAV199W-7 от DIODES — это сдвоенный выпрямительный диод. Компонент рассчитан на обратное напряжение до 85 В и прямой ток до 140 мА, выпускается в компактном корпусе SOT-323. Подходит для защиты входов и цепей питания в портативной и бытовой электронике.
Технические характеристики
| Вес | 0.006g |
| Маркировка | K52 |
| Корпус | SOT-323 |
| Тип монтажа | SMD |
| Упаковка | 3000/Tape & Reel |
| Клеммы | Matte Tin Finish annealed over Alloy 42 leadframe |
| Описание | DUAL SURFACE MOUNT LOW LEAKAGE DIODE |
| Размер A | 0.25-0.40mm |
| Размер B | 1.15-1.35mm |
| Размер C | 2.00-2.20mm |
| Размер d | 0.65mm |
| Размер G | 1.20-1.40mm |
| Размер H | 1.80-2.20mm |
| Размер J | 0.0-0.10mm |
| Размер K | 0.90-1.00mm |
| Размер L | 0.25-0.40mm |
| Размер M | 0.10-0.18mm |
| Артикул | BAV199W-7 |
| Pad layout c | 1.9mm |
| Pad layout e | 1.0mm |
| Pad layout x | 0.7mm |
| Pad layout y | 0.9mm |
| Pad layout z | 2.8mm |
| Материал корпуса | Molded Plastic, Green Molding Compound, UL Flammability Classification Rating 94V-0 |
| Рассеиваемая мощность | 200mW |
| Общая емкость | 2pF |
| Напряжение блокировки DC | 85V |
| Forward voltage 1mA | 0.90V |
| Leakage current 75V | 5nA |
| Ср.кв. обратное напряжение | 60V |
| Forward voltage 10mA | 1.0V |
| Чувствит. к влаге | Level 1 per J-STD-020 |
| Forward voltage 150mA | 1.25V |
| Время обратного восстановления | 3.0µs |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Leakage current 75V 150C | 80nA |
| Обратное пробивное напряжение | 85V |
| Раб. имп. обратное напряжение | 85V |
| Описание (англ.) | DIODE ARRAY GP 85V 140MA SOT323 |
| Имп. обратное напряжение | 85V |
| Повторяющийся пиковый прямой ток | 500mA |
| Термосопротивление переход-среда | 625°C/W |
| Forward continuous current double diode | 140mA |
| Forward continuous current single diode | 160mA |
| Диапазон раб. и темп. хранения | -65 to +150°C |
| Неповторяющийся импульсный ток, 1 с | 0.5A |
| Non repetitive peak forward surge current 1ms | 1.0A |
| Неповторяющийся импульсный ток, 1 мкс | 4.0A |
