Диод выпрямительный сборка 75В 110мА
У поставщика
ПроизводительNEXPERIA
У поставщиков
2 818 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт16,10 ₽
Сумма515,20 ₽
+ доплата 490,00 ₽
В наличии2 818 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 32 штюрлицам и ИП
от 198 — 14,51 ₽ (−10%)
Заказ со склада «Склад 13» с этой позицией — 515,20 ₽. До заказа без доплаты не хватает 16 734,80 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
32 шт · Склад 13 · 515,20 ₽
Описание

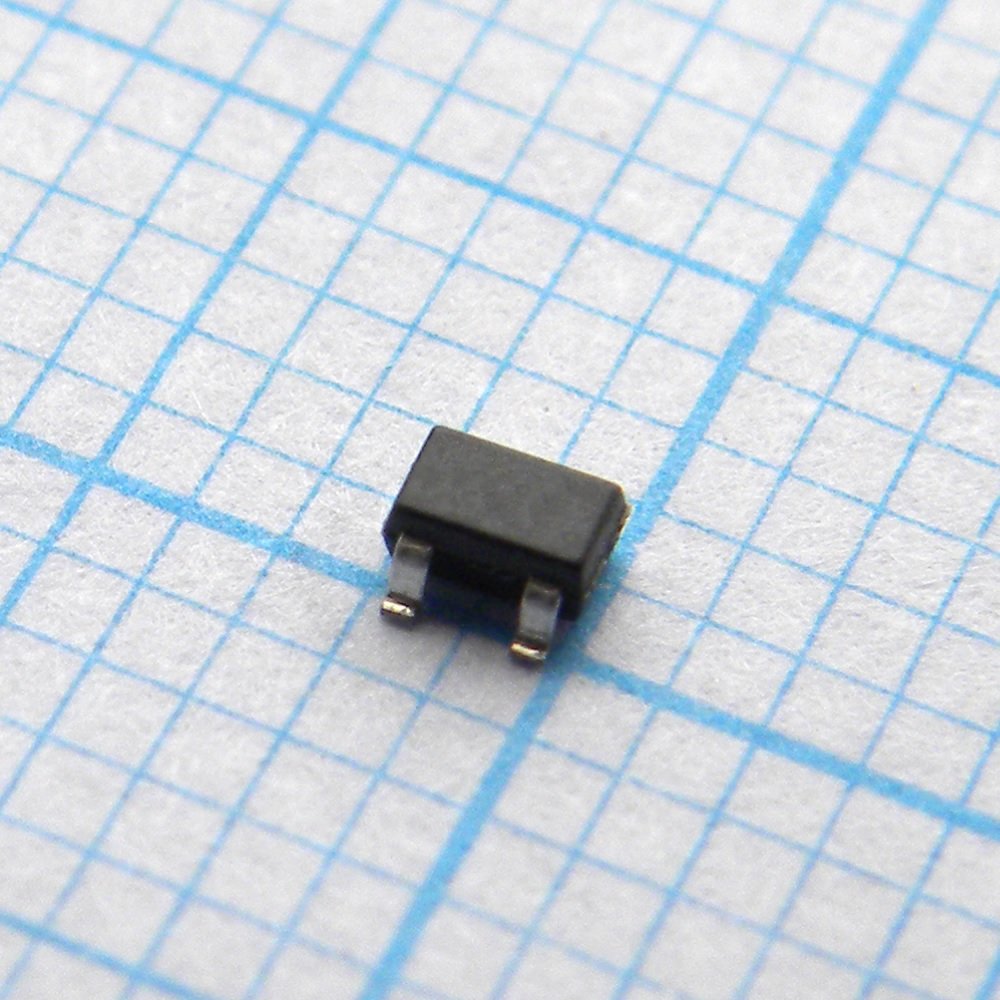

Диодная сборка NEXPERIA BAV199W,115 — это два выпрямительных диода в одном компактном корпусе SOT-323. Компонент рассчитан на обратное напряжение до 75 В и прямой ток до 110 мА. Благодаря малому току утечки и низкой ёмкости, сборка подходит для защиты входов и коммутации сигналов в промышленной автоматике и бытовой электронике.
Технические характеристики
| Шаг | 1.3mm |
| Корпус | SOT-323 |
| Тип монтажа | SMD |
| Компонент | BAV199W |
| Кол-во выводов | 3 |
| Описание | Low-leakage double diode, epitaxial, medium-speed switching, series-connected |
| Код маркировки | JY% |
| Квалификация | AEC-Q101 |
| Размеры корпуса | 2mm x 1.25mm x 0.95mm |
| Макс. прямой ток | 135mA |
| Макс. обратное напряжение | 75V |
| Ёмкость диода тип. | 2pF |
| Forward voltage 1mA max | 0.9V |
| Reverse current 25C max | 5nA |
| Reverse current 25C typ | 3pA |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Forward voltage 10mA max | 1V |
| Forward voltage 50mA max | 1.1V |
| Макс. темп. перехода | 150C |
| Reverse current 150C max | 80nA |
| Reverse current 150C typ | 3nA |
| Диапазон темп. окр. | -55C to 150C |
| Forward voltage 150mA max | 1.25V |
| Макс. время обрат. восстановления | 3us |
| Тип. время восст. | 0.8us |
| Диап. темп. хр. | -65C to 150C |
| Описание (англ.) | DIODE ARRAY GP 75V 110MA SOT323 |
| Forward current double diode max | 110mA |
| Макс. повтор. пиковый прямой ток | 500mA |
| Макс. повторяющееся пиковое обратное напряжение | 85V |
| Total power dissipation double diode | 250mW |
| Total power dissipation single diode | 150mW |
| Неповторяющийся импульсный прямой ток 1 с | 0.5A |
| Термосопротивление переход-среда | 500K/W |
| Неповторяющийся импульсный ток, 1 мс | 1A |
| Неповторяющийся пиковый прямой ток, 1 мкс | 4A |
| Тепловое сопротивление переход-пайка | 400K/W |
