Описание

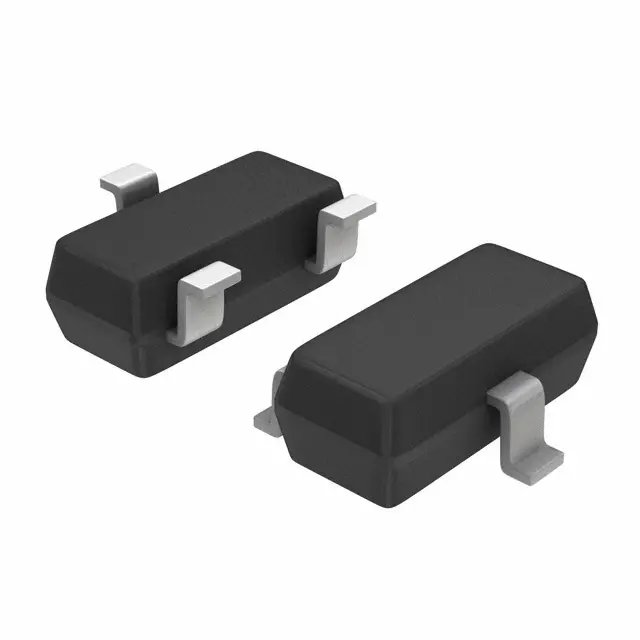

Диод BAV199LT1G от ON Semiconductor — это SMD-компонент в миниатюрном корпусе. Он представляет собой сдвоенный диод с низким обратным током и напряжением до 70 В. Подходит для коммутации сигналов в портативной и бытовой электронике.
Технические характеристики
| Корпус | SOT-23 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Шаг выводов | 1.78 to 2.04 mm |
| Без галогенов | Да |
| Код маркировки | JY |
| Корпус | 318-08 |
| Соотв. RoHS | Да |
| Прямой ток | 215 mAdc |
| Прямое напряжение | 900 mV max at 1 mA, 1000 mV max at 10 mA, 1100 mV max at 50 mA, 1250 mV max at 150 mA |
| Обратное напряжение | 70 Vdc |
| Стандарт качества | AEC-Q101, PPAP capable |
| Емкость диода | 2.0 pF max at VR=0V, f=1.0 MHz |
| Снижение выше 25°C, FR5 | 1.8 mW/°C |
| Ширина корпуса | 1.20 to 1.40 mm |
| Время обратного восстановления | 3.0 µs max (IF=IR=10 mA) |
| Высота корпуса | 0.89 to 1.11 mm |
| Длина корпуса | 2.80 to 3.04 mm |
| Обратный ток утечки | 5.0 nA max at VR=70V, 80 nA max at TJ=150°C |
| Снижение выше 25°C, оксид алюминия | 2.4 mW/°C |
| Рассеиваемая мощность, alumina | 320 mW |
| Обратное пробивное напряжение | 70 Vdc (min at 100 µA) |
| Диап. темп. хр. | -65 to +150 °C |
| Диапазон темп. перехода | -65 to +150 °C |
| Имп. прямой ток | 500 mAdc |
| Рассеиваемая мощность, плата FR5 | 225 mW |
| Повторяющийся пиковый прямой ток | 450 mAdc |
| Повторяющееся импульсное обратное напряжение | 70 Vdc |
| Средний выпрямленный прямой ток | 715 mAdc |
| Неповторяющийся импульсный ток | 2.0 A (t=1.0 µs), 1.0 A (t=1.0 ms), 0.5 A (t=1.0 s) |
| Тепловое сопротивление переход-среда FR5 | 556 °C/W |
| Тепловое сопротивление переход-среда (Al2O3) | 417 °C/W |
