Диод выпрямительный сборка 85В 140мА
У поставщика
ПроизводительDIODES
У поставщиков
5 222 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт5,96 ₽
Сумма691,36 ₽
+ доплата 490,00 ₽
В наличии5 222 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 116 штюрлицам и ИП
от 190 — 5,41 ₽ (−9%)
Заказ со склада «Склад 13» с этой позицией — 691,36 ₽. До заказа без доплаты не хватает 16 558,64 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
116 шт · Склад 13 · 691,36 ₽
Описание

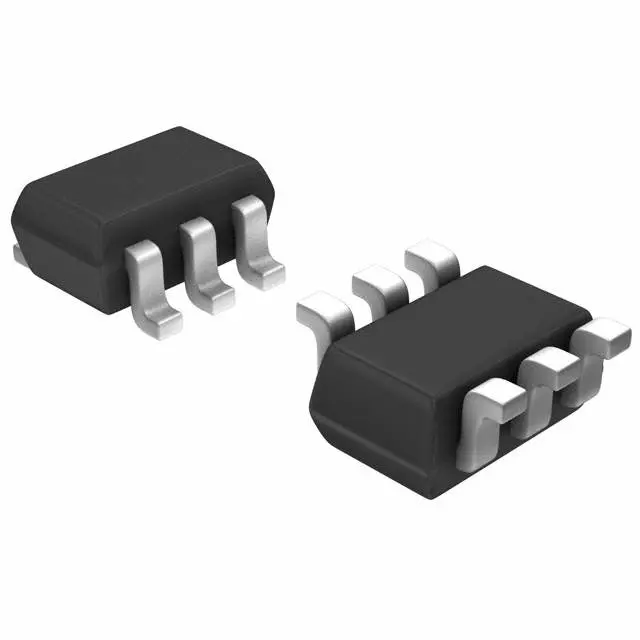

Диодная сборка BAV199DW-7-F от DIODES — это сдвоенный выпрямительный диод. Компонент рассчитан на напряжение до 85 В и ток до 140 мА, выпускается в компактном корпусе SOT-363. Подходит для защиты цепей и выпрямления в портативной и бытовой электронике.
Технические характеристики
| Вес | 0.008g |
| Корпус | SOT-363 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Упаковка | 3000/Tape & Reel |
| Описание | QUAD SURFACE MOUNT LOW LEAKAGE DIODE |
| Размер A | 8° |
| Размер e | 0.650mm BSC |
| Артикул | BAV199DW-7-F |
| Без галогенов | Да |
| Код маркировки | K52 |
| Pad layout C | 0.650mm |
| Pad layout G | 1.300mm |
| Pad layout X | 0.420mm |
| Pad layout Y | 0.600mm |
| Без сурьмы | Да |
| Pad layout Y1 | 2.500mm |
| Паяемость | MIL-STD-202, метод 208 |
| Соотв. RoHS | Да |
| Dimension D max | 2.20mm |
| Dimension D min | 1.80mm |
| Диаметр тип. | 2.15mm |
| Dimension E max | 2.20mm |
| Dimension E min | 2.00mm |
| Dimension E typ | 2.10mm |
| Dimension F max | 0.45mm |
| Dimension F min | 0.40mm |
| Dimension F typ | 0.425mm |
| Размер L, макс. | 0.40mm |
| Dimension L min | 0.25mm |
| Dimension L typ | 0.30mm |
| Размер B, макс. | 0.30mm |
| Мин. размер B | 0.10mm |
| Dimension b typ | 0.25mm |
| Макс. размер C | 0.22mm |
| Мин. размер C | 0.10mm |
| Dimension c typ | 0.11mm |
| Покрытие выводов | Matte Tin Annealed over Alloy 42 Leadframe |
| Dimension A1 max | 0.10mm |
| Dimension A1 min | 0.00mm |
| Dimension A1 typ | 0.05mm |
| Dimension A2 max | 1.00mm |
| Dimension A2 min | 0.90mm |
| Dimension A2 typ | 1.00mm |
| Dimension E1 max | 1.35mm |
| Dimension E1 min | 1.15mm |
| Dimension E1 typ | 1.30mm |
| Рассеиваемая мощность | 200mW |
| Общая емкость | 1.5pF |
| Напряжение блокировки DC | 85V |
| Класс горючести | 94V-0 |
| Forward voltage 1mA | 0.90V |
| Leakage current 75V | 5nA |
| Ср.кв. обратное напряжение | 60V |
| Forward voltage 10mA | 1.0V |
| Forward voltage 150mA | 1.25V |
| Время обратного восстановления | 3.0us |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Leakage current 75V 150C | 80nA |
| Обратное пробивное напряжение | 85V |
| Диап. темп. хр. | -65 to +150°C |
| Уровень чувствительности к влаге | Level 1 per J-STD-020 |
| Раб. имп. обратное напряжение | 85V |
| Описание (англ.) | DIODE ARRAY GP 85V 140MA SOT363 |
| Имп. обратное напряжение | 85V |
| Повторяющийся пиковый прямой ток | 500mA |
| Диапазон темп. перехода | -65 to +150°C |
| Термосопротивление переход-среда | 625°C/W |
| Forward continuous current double diode | 140mA |
| Forward continuous current single diode | 160mA |
| Неповторяющийся импульсный ток, 1 с | 0.5A |
| Non repetitive peak forward surge current 1ms | 1.0A |
| Неповторяющийся импульсный ток, 1 мкс | 4.0A |
