Диод SMD BAV103
У поставщика
У поставщиков
15 300 шт.
Норм. уп.: 500
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 2срок до 2 недель
Цена за шт1,28 ₽
Сумма384,00 ₽
В наличии300 шт
от 300 штюрлицам и ИП
Склад 15срок до 10 дн.
Цена за шт—
Сумма—
В наличии15 000 шт
только упаковками по 500 штюрлицам и ИП
продаётся от 500 штпри 500 — 1,29 ₽
300 шт · Склад 2 · 384,00 ₽
Описание

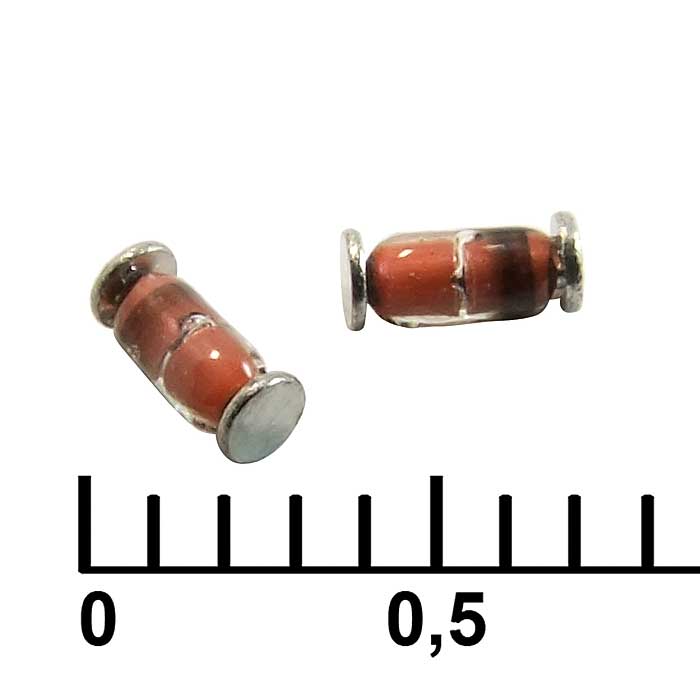

Диод SMD BAV103 от Tak Cheong — высоковольтный переключающий диод в корпусе LL-34 (Mini-MELF). Выдерживает обратное напряжение до 250 В, прямой ток до 200 мА и мощность рассеивания 500 мВт, при этом имеет сверхбыстрое время восстановления 50 нс. Подходит для схем высокочастотной коммутации и защиты в промышленной автоматике и бытовой электронике.
Технические характеристики
| Серия | TCBAV103 (BAV103) |
| Корпус | LL-34 (Mini-MELF) |
| Тип монтажа | SMD |
| Полярность | cathode band (black) |

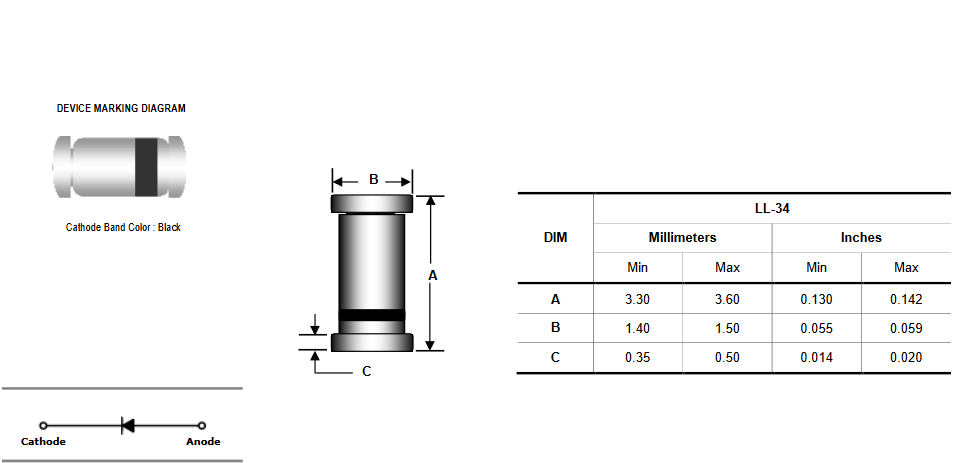

| Размеры | A max: 3.60mm; A min: 3.30mm; B max: 1.50mm; B min: 1.40mm; C max: 0.50mm; C min: 0.35mm |
| Тип устройства | High Voltage Switching Diode |
| Рассеиваемая мощность | 500mW |
| Ёмкость тип./макс. | 5.0pF |
| Макс. прямое напряжение | 1.0V |
| Мин. пробойное напр. | 250V |
| Средний прямой ток | 200mA |
| Макс. время обрат. восстановления | 50ns |
| Диап. темп. хр. | -65 to +175°C |
| Условия измерения емкости | V_R=0V, f=1MHz |
| Макс. обратный ток утечки | 100nA |
| Испытательное напряжение утечки VR, В | 200V |
| Условия измерения прямого напряжения | 100mA |
| Макс. повторяющееся обратное напряжение | 250V |
| Условия теста обратного восстановления | I_F=I_R=30mA, R_L=100Ω, I_RR=3mA |
| Макс. темп. перехода | 175°C |
| Неповторяющийся импульсный прямой ток 1 с | 1A |
| Термосопротивление переход-среда | 350°C/W |
| Неповторяющийся пиковый прямой ток, 1 мкс | 4A |
| Прямой ток, А | 0,2 |
