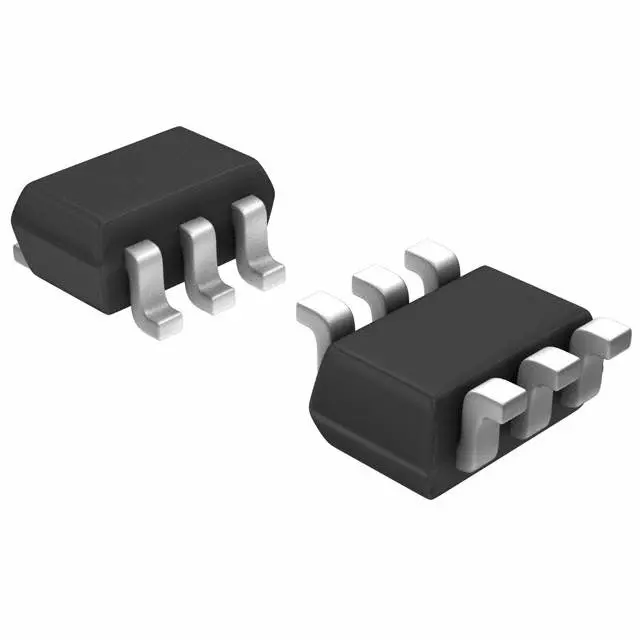

Диоды Шоттки сборка 30В BAT754L,115
У поставщика
ПроизводительNEXPERIA
У поставщиков
6 715 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт11,88 ₽
Сумма1 188,00 ₽
+ доплата 490,00 ₽
В наличии6 715 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 163 — 10,49 ₽ (−12%)
Заказ со склада «Склад 13» с этой позицией — 1 188,00 ₽. До заказа без доплаты не хватает 16 112,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 1 188,00 ₽
Описание
Диоды Шоттки сборка BAT754L,115 от NEXPERIA. Компонент рассчитан на напряжение до 30 В, выполнен в компактном корпусе 6-TSSOP и поставляется на ленте. Подходит для высокочастотных схем в бытовой электронике и промышленной автоматике.
Технические характеристики
| Ток, А | 200mA forward current; 300mA repetitive peak forward current; 600mA non-repetitive peak forward current |
| Корпус | 6-TSSOP |
| Цоколевка | Вывод 1: A1 anode diode 1; Вывод 2: A2 anode diode 2; Pin3: A3 anode diode 3; Контакт 4: K3 cathode diode 3; Контакт 5: K2 cathode diode 2; Контакт 6: K1 cathode diode 1 |
| Напряжение, В | 30V reverse voltage |
| Тип монтажа | SMD |
| Компонент | BAT754L,115 |
| Частота | 1MHz (capacitance test condition) |
| Кол-во выводов | 6 |
| Ёмкость | 10pF @ VR=1V, f=1MHz, Tamb=25C |
| Описание | Schottky barrier triple diode, three internal isolated planar Schottky barrier diodes with integrated guard ring |
| Применение | Ultra high-speed switching, Line termination, Voltage clamping, Reverse polarity protection |
| Код маркировки | L1% |
| Квалификация | AEC-Q101 |
| Прямое напряжение | Max: 200mV; Condition: IF=0.1mA, pulsed, Tamb=25C, Max: 260mV; Condition: IF=1mA, pulsed, Tamb=25C, Max: 340mV; Condition: IF=10mA, pulsed, Tamb=25C, Max: 420mV; Condition: IF=30mA, pulsed, Tamb=25C, Max: 750mV; Condition: IF=100mA, pulsed, Tamb=25C |
| Обратный ток | 2uA @ VR=25V, pulsed, Tamb=25C |
| Размеры упаковки | 2.0-2.2 x 1.15-1.35 x 0.8-1.1 mm (body approx.) |
| Температура окружающей среды | -55C to 125C |
| Конфигурация диодов | 3 isolated diodes |
| Темп. хранения | -65C to 150C |
| Темп. перехода | 125C max |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Описание (англ.) | DIODE ARRAY SCHOTTKY 30V 6TSSOP |
| Термосопротивление переход-среда | 416 K/W max, free air, FR4 PCB standard footprint |
