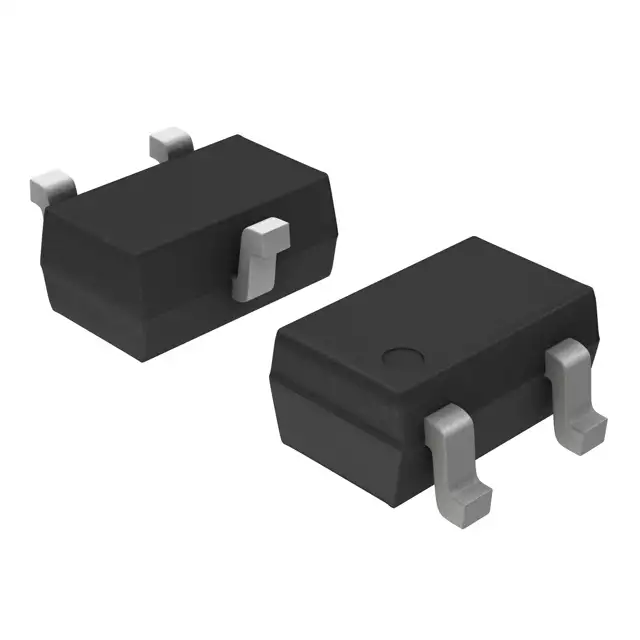

Диод SMD BAT54WT1G
У поставщика
У поставщиков
9 913 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:9 913 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 448 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,54 |
| от 320 | 1,35 |
| от 640 | 1,20 |
| от 1 280 | 1,05 |
| от 3 000 | 0,96 |
Описание
Диод SMD BAT54WT1G от ON Semiconductor — компактный выпрямительный элемент. Работает с напряжением до 30 В и током до 200 мА, выполнен в корпусе SOT-323. Подходит для защиты цепей и выпрямления в портативной и бытовой электронике.
Технические характеристики
| Цоколевка | 1=ANODE, 2=N.C., 3=CATHODE |
| Корпус | SOT-323 |
| Снижение характеристик | 1.6mW/°C above 25°C |
| Тип монтажа | SMD |
| Компонент | BAT54WT1G |
| Соответствие | Pb-Free, Halogen Free/BFR Free, RoHS Compliant |
| Размеры | Корпус: SOT-323 (SC-70), Case 419-04; Pitch e: 1.20-1.40mm; Height A: 0.80-1.00mm; Pitch e1: 0.65mm BSC; Standoff A1: 0.00-0.10mm; Body width E: 1.15-1.35mm; Lead width b: 0.30-0.40mm; Body length D: 1.80-2.20mm; Lead length L: 0.20-0.56mm; Lead thickness c: 0.10-0.25mm; Overall width HE: 2.00-2.40mm; Body thickness A2: 0.70mm ref |
| Описание | Schottky Barrier Diode |
| Конфигурация | Single diode |
| Прямое напряжение | At 1mA: 0.29V typ, 0.32V max; At 10mA: 0.35V typ, 0.40V max; At 30mA: 0.41V typ, 0.50V max; At 0.1mA: 0.22V typ, 0.24V max; At 100mA: 0.52V typ, 0.80V max |
| Обратное напряжение | 30V |
| Switching speed | Extremely fast |
| Общая емкость | 7.6pF typ, 10pF max at VR=1V, f=1MHz |
| Forward current dc | 200mA |
| Low forward voltage | 0.35V typ at IF=10mA |
| Темп. перехода | -55 to 125°C |
| Время обратного восстановления | 5ns max at IF=IR=10mA, IR(REC)=1mA |
| Обратный ток утечки | 0.5µA typ, 2µA max at VR=25V |
| Forward power dissipation | 200mW @ TA=25°C |
| Обратное пробивное напряжение | 30V min at IR=10µA |
| Диап. темп. хр. | -55 to +150°C |
| Capacitance test frequency | 1MHz |
| Диап. раб. темп. | -55 to 125°C |
| Повторяющийся пиковый прямой ток | 300mA (pulse wave 1s, duty cycle 66%) |
| Неповторяющийся импульсный ток | 600mA (tp<10ms) |
