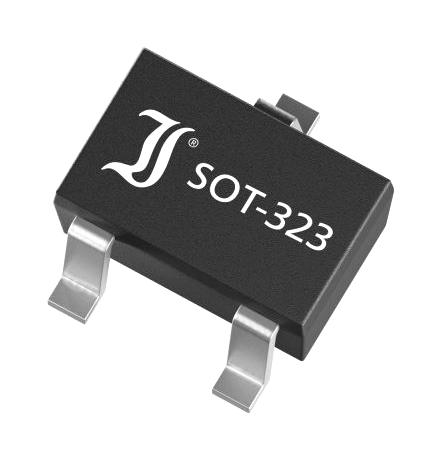

Диод SMD BAT54SW
У поставщика
У поставщиков
169 915 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 2срок до 2 недель
Цена за шт1,49 ₽
Сумма104,30 ₽
В наличии70 шт
от 70 штюрлицам и ИП
Склад 39срок до недели
Цена за шт—
Сумма—
В наличии37 845 шт
от 500 штюрлицам и ИП
продаётся от 500 штпри 500 — 1,30 ₽
Склад 16срок до недели
Цена за шт—
Сумма—
В наличии132 000 шт
+750,00 ₽ на каждый заказ со склада, в ценах позицийзаказ со склада от 100,00 ₽от 500 штюрлицам и ИП
продаётся от 500 штпри 500 — 1,33 ₽
70 шт · Склад 2 · 104,30 ₽
Описание
Диод SMD BAT54SW от DIOTEC — это высокоскоростной переключательный диод Шоттки сдвоенной конфигурации. Компонент предназначен для цепей защиты от перенапряжения, высокочастотного выпрямления и логических схем. Отличается малым прямым падением напряжения и высокой скоростью переключения, что обеспечивает эффективную работу в компактных SMD-устройствах.
Технические характеристики
| Тип | SMD Small Signal Schottky Diode |
| Корпус | SOT-323 |
| Особенности | Very high switching speed, Low junction capacitance, Low leakage current, Соответствует RoHS |
| Тип монтажа | SMD |
| Артикул | BAT54SW |
| Применение | Signal processing, High-speed switching, Polarity protection |
| Код маркировки | L44 |
| Предельные значения | Рассеиваемая мощность: 200mW; Диап. темп. хр.: -55 to +150°C; Диапазон темп. перехода: -55 to +150°C; Имп. прямой ток: 600mA; Повторяющийся пиковый прямой ток: 300mA; Повторяющееся импульсное обратное напряжение: 30V; Average forward rectified current dc: 200mA |
| Механические данные | MSL: 1; Вес, прибл.: 0.01g; Условия пайки: 260°C/10s |
| Тепл. хар-ки | Термосопротивление переход-среда: 620K/W |
| Электрические характеристики | Прямое напряжение: Max: 240mV; Ток, А: 0.1mA, Max: 320mV; Ток, А: 1mA, Max: 400mV; Ток, А: 10mA, Max: 500mV; Ток, А: 30mA, Max: 1000mV; Ток, А: 100mA; Ток утечки: Max: 2µA; Обратное напряжение: 25V, Max: 3µA; Обратное напряжение: 30V; Емкость перехода: 10pF; Время обратного восстановления: 5ns |
