Диоды / Диоды Шоттки / 30V 200mA / BAT54A-7-F / SOT-23
У поставщика
ПроизводительDIODES
КатегорияДиоды Шоттки
У поставщиков
2 163 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт2,73 ₽
Сумма819,00 ₽
+ доплата 490,00 ₽
В наличии2 161 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 300 штюрлицам и ИП
от 340 — 2,38 ₽ (−13%)
Заказ со склада «Склад 13» с этой позицией — 819,00 ₽. До заказа без доплаты не хватает 16 481,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
300 шт · Склад 13 · 819,00 ₽
Описание

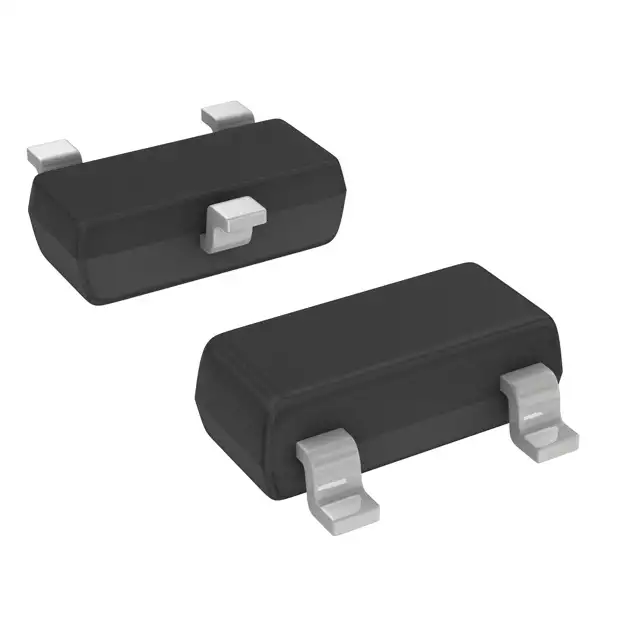

Диод Шоттки BAT54A-7-F от DIODES в миниатюрном корпусе SOT-23 для поверхностного монтажа. Выдерживает обратное напряжение до 30 В и прямой ток до 200 мА, отличается низким прямым падением напряжения 1 В и быстрым восстановлением 5 нс. Подходит для высокочастотных схем, защиты от обратной полярности и импульсных источников питания в бытовой и промышленной электронике.
Технические характеристики
| Серия | BAT54 /A /C /S |
| Вес | 0.008g |
| Корпус | SOT-23 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Упаковка | 3000/Tape & Reel |
| Клеммы | Matte Tin Finish Annealed over Alloy 42 Leadframe (Lead Free Plating) |
| Соответствие | стандартный |
| Размеры | A: 0.37-0.51mm; B: 1.20-1.40mm; C: 2.30-2.50mm; D: 0.89-1.03mm; F: 0.45-0.60mm; G: 1.78-2.05mm; H: 2.80-3.00mm; Плотность тока: 0.013-0.10mm; K: 0.890-1.00mm; L: 0.45-0.61mm; M: 0.085-0.150mm; K1: 0.903-1.10mm; L1: 0.25-0.55mm; Alpha: 0°-8° |
| Артикул | BAT54A-7-F |
| Без галогенов | Да |
| Код маркировки | KL2 |
| Без сурьмы | Да |
| Материал корпуса | Molded Plastic, Green Molding Compound, UL Flammability Classification Rating 94V-0 |
| Тип монтажа | SMD |
| Паяемость | паяемый по MIL-STD-202, Method 208 |
| Тип компонента | Surface Mount Schottky Barrier Diode |
| Соотв. RoHS | Да |
| Прямое напряжение | 1 В |
| Обратный ток | 2 мкА |
| Обратное напряжение | 30 В |
| Емкость диода | 10 пФ |
| Рассеиваемая мощность | 200 мВт |
| AEC-Q101 | Да |
| Напряжение блокировки DC | 30 В |
| Темп. хранения | -55~+150 °C |
| Темп. перехода | 125 °C |
| Рассеиваемая мощность Pd | 200mW |
| Рекомендуемая посадочная площадка | C: 2.0mm; X: 0.8mm; Y: 0.9mm; X1: 1.35mm; Y1: 2.9mm |
| Время обратного восстановления | 5 нс |
| Постоянное блокирующее напряжение, В | 30V |
| Макс. прямое напряжение Vf | 800mV |
| Total capacitance ct max | 10pF |
| Forward voltage vf at 1ma | 320mV |
| Диап. темп. хр. | -65 to +150°C |
| Непрерывный прямой ток | 200 мА |
| Импульсный прямой ток, IFSM | 600mA |
| Forward voltage vf at 10ma | 400mV |
| Forward voltage vf at 30ma | 500mV |
| Уровень чувствительности к влаге | Level 1 per J-STD-020 |
| Forward voltage vf at 0 1ma | 240mV |
| Forward voltage vf at 100ma | 800mV |
| Диап. раб. темп. | -65 to +150°C |
| Раб. имп. обратное напряжение | 30 В |
| Время обратного восстановления trr, макс. | 5.0ns |
| Макс. обратный ток утечки | 2.0µA |
| Имп. обратное напряжение | 30 В |
| Повторяющийся пиковый прямой ток | 300 мА |
| Условия теста обратного восстановления | IF = 10mA, IR = 10mA to IR = 1.0mA, RL = 100Ω |
| Total capacitance test condition | VR = 1.0V, f = 1.0MHz |
| Reverse breakdown voltage vbr min | 30V |
| Рабочее пиковое обратное напряжение VRWM | 30V |
| Средний выпрямленный выходной ток IO | 200mA |
| Повторяющееся импульсное обратное напряжение | 30V |
| Повторяющийся пиковый прямой ток (IFRM) | 300mA |
| Reverse leakage current test condition | VR = 25V |
| Термосопротивление переход-среда | 500 °C/Вт |
| Условие измерения обратного напряжения пробоя | IRS = 100µA |
| Неповтор. импульсный ток | 600 мА |
| Тепловое сопротивление переход-корпус RthJC | 180°C/W |
| Тепловое сопротивление переход-среда | 500°C/W |
| Тип | Шоттки |
