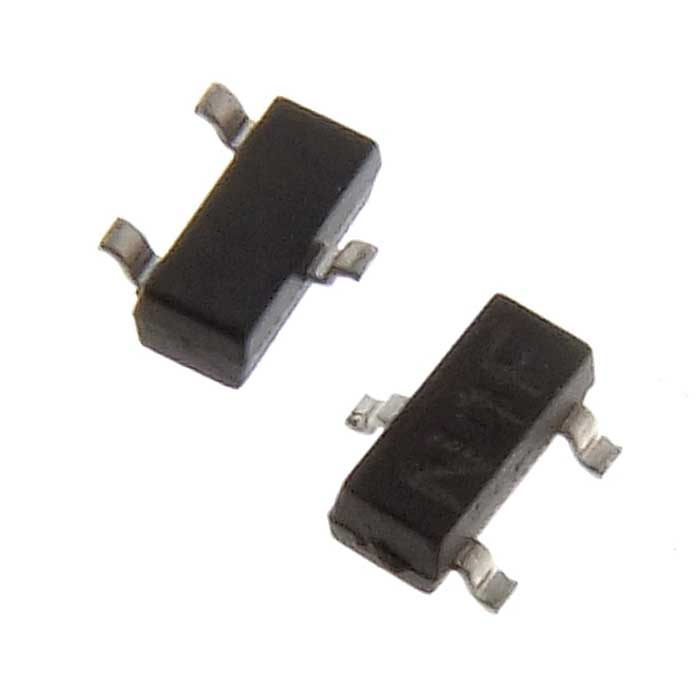

Диод SMD BAT54
У поставщика
У поставщиков
156 206 шт.
Норм. уп.: 300
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт1,43 ₽
Сумма715,00 ₽
+ доплата 490,00 ₽
В наличии40 719 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 500 штюрлицам и ИП
от 1 109 — 1,12 ₽ (−22%)
Склад 2срок до 2 недель
Цена за шт—
Сумма—
В наличии20 200 шт
от 1 000 штюрлицам и ИП
продаётся от 1 000 штпри 1 000 — 0,93 ₽
Склад 39срок до недели
Цена за шт—
Сумма—
В наличии9 159 шт
от 1 000 штюрлицам и ИП
продаётся от 1 000 штпри 1 000 — 0,95 ₽
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии85 438 шт
+700,00 ₽ на каждый заказ со склада, в ценах позицийтолько упаковками по 3 000 штюрлицам и ИП
продаётся от 3 000 штпри 3 000 — 0,68 ₽
Заказ со склада «Склад 13» с этой позицией — 715,00 ₽. До заказа без доплаты не хватает 16 585,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
500 шт · Склад 13 · 715,00 ₽
Описание
Диод SMD BAT54 от HOTTECH — компактный выпрямительный диод в корпусе SOT-23. Работает при обратном напряжении до 30 В и прямом токе до 200 мА, отличается малым временем восстановления 5 нс. Подходит для высокочастотных схем в бытовой электронике и промышленной автоматике.
Технические характеристики
| Тип | Schottky Barrier Diode |
| Вес | 0.013g |
| В упаковке | 3000 |
| Корпус | SOT-23 |
| Особенности | Low Forward Voltage, Fast Switching, Surface Mount Device, For General Purpose Switching Applications |
| Тип монтажа | SMD |
| Компонент | BAT54 |
| Рабочая температура | -40…+125 °С |
| Описание | Schottky Barrier Diode |
| Материал корпуса | литой пластик |
| Размеры мм | A max: 1.150; A min: 0.900; D max: 3.000; D min: 2.800; E max: 1.400; E min: 1.200; L ref: 0.550; B max: 0.500; B min: 0.300; C max: 0.150; C min: 0.080; E typ: 0.950; A1 max: 0.100; A1 min: 0.000; A2 max: 1.050; A2 min: 0.900; E1 max: 2.550; E1 min: 2.250; L1 max: 0.500; L1 min: 0.300; E1 max: 2.000; E1 min: 1.800; Theta max: 8; Theta min: 0 |
| Лента и катушка | Размеры катушки, мм: D: 178; G: R78; H: R25.60; I: R6.50; D1: 54.40; D2: 13.00; W1: 9.50; W2: 12.30; Допуск: 1-2; Размеры несущей ленты, мм: A: 3.15; B: 2.77; C: 1.22; E: 1.75; F: 3.50; P: 4.00; Мощность: 8.00; D: 1.50; P0: 4.00; P1: 2.00; Допуск: 0.1 |
| Прямое напряжение | 1 В |
| Обратный ток | 2 мкА |
| Обратное напряжение | 30 В |
| Размеры в дюймах | A max: 0.045; A min: 0.035; D max: 0.118; D min: 0.110; E max: 0.055; E min: 0.047; L ref: 0.022; B max: 0.020; B min: 0.012; C max: 0.006; C min: 0.003; E typ: 0.037; A1 max: 0.004; A1 min: 0.000; A2 max: 0.041; A2 min: 0.035; E1 max: 0.100; E1 min: 0.089; L1 max: 0.020; L1 min: 0.012; E1 max: 0.079; E1 min: 0.071; Theta max: 8; Theta min: 0 |
| Емкость диода | 10pF |
| Рассеиваемая мощность | 200mW |
| Размеры упаковки | Макс. высота: 1.150mm; Высота, мин.: 0.900mm; Шаг выводов: 0.950mm; Lead span max: 2.000mm; Lead span min: 1.800mm; Макс. ширина корпуса: 1.400mm; Мин. ширина корпуса: 1.200mm; Макс. длина корпуса: 3.000mm; Мин. длина корпуса: 2.800mm |
| Напряжение блокировки DC | 30 В |
| Класс горючести | UL 94V-0 |
| Прямое напряжение VF1 | 0.24V |
| Прямое напряжение VF2 | 0.32V |
| Прямое напряжение VF3 | 0.40V |
| Прямое напряжение VF4 | 0.50V |
| Прямое напряжение VF5 | 1V |
| Макс. обратное напряжение | 30V |
| Темп. хранения | -55~+150 °C |
| Темп. перехода | 125 °C |
| Чувствит. к влаге | Level 1 per J-STD-020 |
| Время обратного восстановления | 5ns |
| Прямое напряжение при 1мА | 0.32V |
| Прямое напр. при 10мА | 0.40V |
| Прямое напряжение при 30 мА | 0.50V |
| Прямое напряжение при 0.1мА | 0.24V |
| Прямое напряжение при 100мА | 1V |
| Макс. темп. перехода | 125°C |
| Обратное пробивное напряжение | 30V |
| Диап. темп. хр. | -55°C to +150°C |
| Непрерывный прямой ток | 200mA |
| Уровень чувствительности к влаге | Уровень 1 |
| Макс. обратный ток утечки | 2µA |
| Условия измерения ёмкости | VR=1V, f=1MHz |
| Раб. имп. обратное напряжение | 30V |
| Мин. обратное напряжение пробоя | 30V |
| Условия прямого напряжения VF1 | IF=0.1mA |
| Условия прямого напряжения VF2 | IF=1mA |
| Условия прямого напряжения VF3 | IF=10mA |
| Условия прямого напряжения VF4 | IF=30mA |
| Условия прямого напряжения VF5 | IF=100mA |
| Имп. обратное напряжение | 30V |
| Повторяющийся пиковый прямой ток | 300mA |
| Ток утечки при обратном напряжении | 2uA |
| Условия времени обратного восстановления | IF=IR=10mA, Irr=0.1xIR, RL=100ohm |
| Условия обратного напряжения пробоя | IR=100uA |
| Термосопротивление переход-среда | 500°C/W |
| Неповтор. импульсный ток | 600mA |
| Условия повтор. пикового прямого тока | t<=1s, delta<=0.5 |
| Условия обратного тока утечки | VR=25V |
| Условия неповторяющегося прямого импульсного тока | t=8.3ms |
| Максимальное постоянное обратное напряжение,В | 30 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 0.2 |
