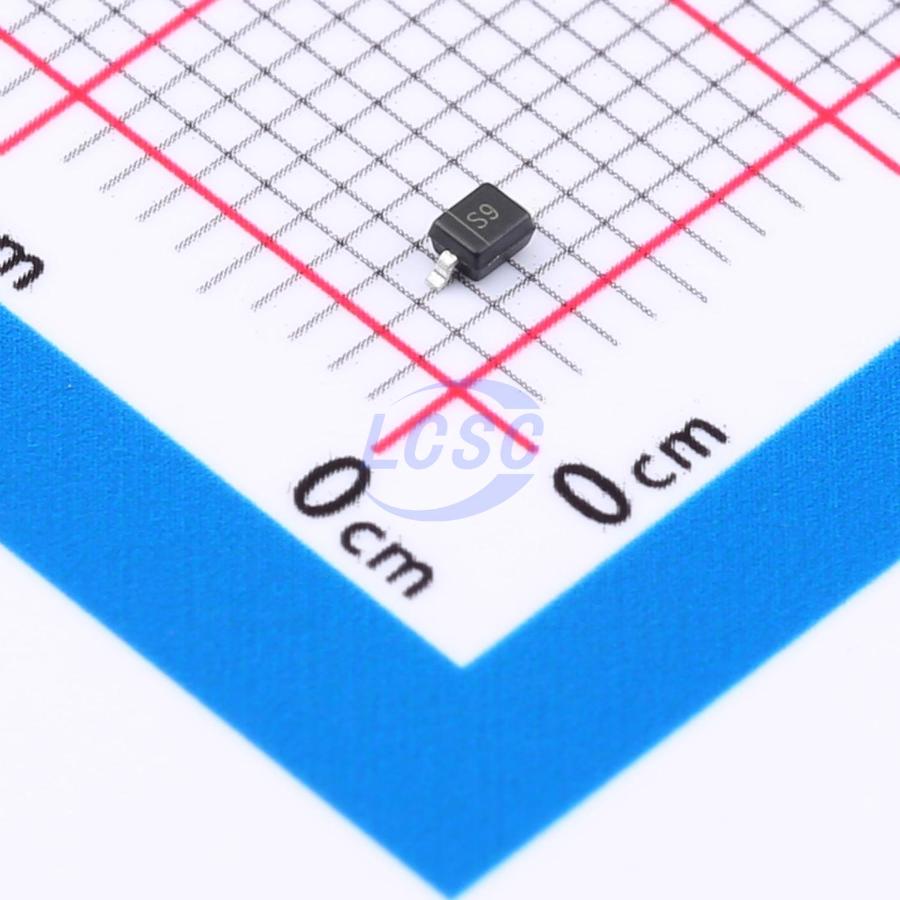

Диод Шоттки 100В 0.15А BAT46WS
У поставщика
ПроизводительYangjie
У поставщиков
5 879 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:5 879 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 226 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,07 |
| от 597 | 2,52 |
| от 1 193 | 2,06 |
| от 3 000 | 1,74 |
| от 6 000 | 1,54 |
Описание
Диод Шоттки BAT46WS от Yangjie — компактный компонент для цепей с малым сигналом. Выдерживает обратное напряжение до 100 В и прямой ток до 0,15 А, выпускается в миниатюрном корпусе SOD-323F. Подходит для высокочастотной коммутации и защиты в бытовой электронике.
Технические характеристики
| Маркировка | S9 |
| Корпус | SOD-323F |
| Тип монтажа | SMD |
| Полярность | Cathode line denotes the cathode end |
| Клеммы | Tin plated leads, solderable per J-STD-002 and JESD22-B102 |
| Описание | Small Signal Schottky Diode |
| Производитель | Yangzhou Yangjie Electronic Technology Co., Ltd. |
| Название компонента | BAT46WS |
| Соотв. RoHS | Да |
| Рассеиваемая мощность | 200mW |
| Datasheet revision | Rev.1.4, 10-Jan-23 |
| Темп. перехода | 125°C |
| Информация для заказа | Вес ед.: 0.0048g; Packing code: F2; Preferred pn: BAT46WS; Способ поставки: 7" reel; Кол-во в упаковке: 3000; Inner box quantity: 30000; Outer carton quantity: 120000 |
| Примечание | Шоттки 100В 0.15А |
| Средний прямой ток | 150mA |
| Maximum forward voltage | Value: 0.25V; Condition: IF=0.1mA, Value: 0.45V; Condition: IF=10mA, Value: 1V; Condition: IF=250mA |
| Maximum reverse current | Value: 0.3µA; Condition: VR=1.5V, Value: 0.5µA; Condition: VR=10V, Value: 1µA; Condition: VR=50V, Value: 2µA; Condition: VR=75V |
| Surge current condition | t=8.3ms |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Maximum diode capacitance | Value: 20pF; Condition: VR=0V, f=1MHz, Value: 12pF; Condition: VR=1V, f=1MHz |
| Minimum breakdown voltage | 100V |
| Диап. темп. хр. | -55°C to +150°C |
| Breakdown voltage condition | IR=100µA |
| Описание (англ.) | Diode Small Signal Schottky 100V 0.15A 2-Pin SOD-323F T/R |
| Повторяющееся импульсное обратное напряжение | 100V |
| Термосопротивление переход-среда | 625°C/W |
| Неповтор. импульсный ток | 750mA |
