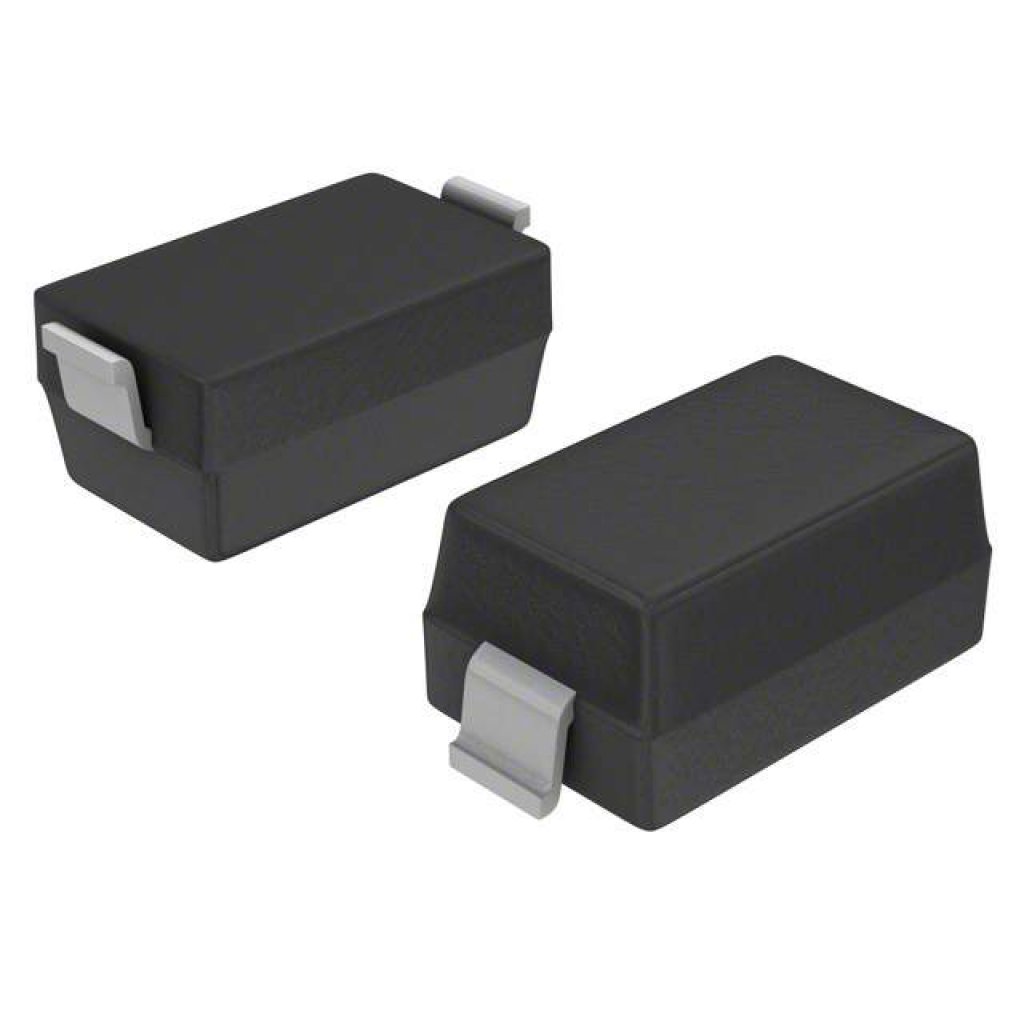

Диод Шоттки 100В 150мА BAT46W-7-F
У поставщика
У поставщиков
2 402 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:2 388 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 64 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,05 |
| от 181 | 9,72 |
| от 361 | 8,59 |
| от 722 | 7,73 |
| от 1 443 | 7,12 |
Склад 39
В наличии:14 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,34 |
| от 350 | 9,70 |
| от 592 | 8,78 |
| от 978 | 8,04 |
| от 1 631 | 7,54 |
Описание
Диод Шоттки BAT46W-7-F от DIODES. Выдерживает обратное напряжение до 100 В и прямой ток до 150 мА, выпускается в компактном корпусе SOD-123. Подходит для высокочастотных схем, защиты от обратной полярности и источников питания в бытовой электронике.
Технические характеристики
| Дата | July 2016 |
| Тип | Schottky Barrier Diode |
| Вес | 0.01g |
| Корпус | SOD-123 |
| Тип монтажа | SMD |
| Полярность | cathode band |
| Размеры | A: 0.55mm typ; B: 1.40 to 1.70mm; C: 3.55 to 3.85mm; H: 2.55 to 2.85mm; J: 0.00 to 0.10mm; K: 1.00 to 1.35mm; L: 0.25 to 0.40mm; M: 0.10 to 0.15mm; Alpha: 0 to 8° |
| Покрытие выводов | Matte Tin over Alloy 42 |
| Артикул | BAT46W-7-F |
| Без галогенов | Да |
| Код маркировки | L6 |
| Без сурьмы | Да |
| Материал корпуса | Molded Plastic, UL94V-0 |
| Соотв. RoHS | Да |
| Номер документа | DS30044 Rev. 18 - 2 |
| Предельные значения | Напряжение блокировки DC: 100V; Имп. ток прямо: 750mA; Непрерывный прямой ток: 150mA; Раб. имп. обратное напряжение: 100V; Имп. обратное напряжение: 100V; Повторяющийся пиковый прямой ток: 350mA |
| Автомобильный класс | Да |
| Рассеиваемая мощность | 200mW |
| Suggested pad layout | G: 2.250mm; X: 0.900mm; Y: 0.950mm; X1: 4.050mm |
| Примечание | Шоттки 100В 0.15А |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -55 to +150°C |
| Электрические характеристики | Прямое напряжение: At 10mA: 0.45V max; At 0.1mA: 0.25V max; At 250mA: 1.0V max; Обратный ток: At 10V 25C: 0.5µA max; At 10V 60C: 7.0µA max; At 50V 25C: 1.5µA max; At 50V 60C: 15µA max; At 75V 25C: 2.0µA max; At 75V 60C: 20µA max; At 1.5V 25C: 0.3µA max; At 1.5V 60C: 5.0µA max; Общая емкость: At 0V 1MHz: 10pF typ; At 1V 1MHz: 2pF typ; Обратное пробивное напряжение: 100V min at 100µA |
| Уровень чувствительности к влаге | Level 1 |
| Диап. раб. темп. | -55 to +125°C |
| Описание (англ.) | DIODE SCHOTTKY 100V 150MA SOD123 |
| Термосопротивление переход-среда | Fr4 board: 420°C/W; Polymide board: 370°C/W |
