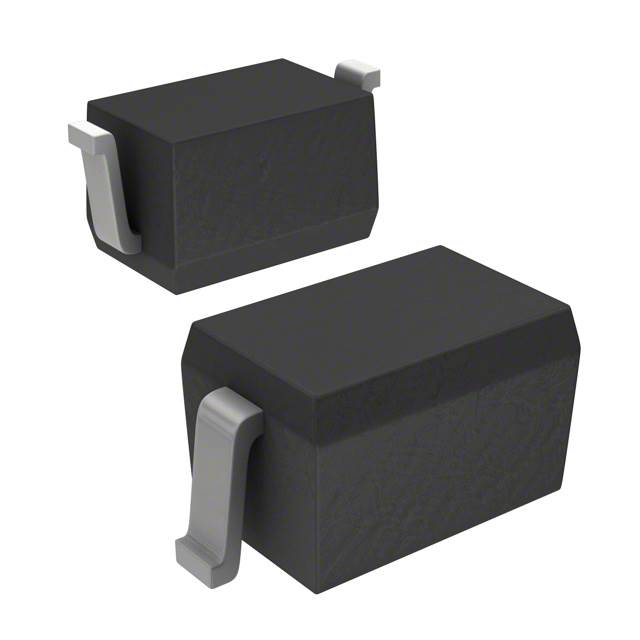

Диод Шоттки 100V 0.15А 1V BAT46JFILM
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
7 951 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:7 951 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 56 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,70 |
| от 241 | 11,36 |
| от 481 | 10,30 |
| от 962 | 9,41 |
| от 1 923 | 8,81 |
Описание
Диод Шоттки BAT46JFILM от STMicroelectronics рассчитан на обратное напряжение до 100 В и прямой ток до 0,15 А с падением напряжения 1 В. Компонент выполнен в миниатюрном корпусе SOD-323. Подходит для высокочастотной коммутации и защиты цепей в бытовой электронике и портативных устройствах.
Технические характеристики
| Вес | 0.15g |
| Корпус | SOD323 (Micromelf) |
| Тип монтажа | SMD |
| Part name | BAT46JFILM |
| Тип диода | Schottky |
| Макс. длина корпуса | 4.5mm |
| Мин. длина корпуса | 3.05mm |
| Длина вывода мин. | 12.7mm |
| Макс. диаметр корпуса | 2.0mm |
| Мин. диаметр корпуса | 1.53mm |
| Напряжение пробоя | 100V |
| Capacitance at 0V | 10pF |
| Capacitance at 1V | 6pF |
| Макс. диаметр вывода | 0.558mm |
| Мин. диаметр вывода | 0.458mm |
| Рассеиваемая мощность | 150mW |
| Примечание | Шоттки 100В 0.15А |
| Reverse current at 10V | 0.8µA |
| Reverse current at 50V | 2µA |
| Reverse current at 75V | 5µA |
| Прямое напр. при 10мА | 0.45V |
| Reverse current at 1.5V | 0.5µA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Прямое напряжение при 0.1мА | 0.25V |
| Forward voltage at 250mA | 1V |
| Диап. темп. хр. | -65 to +150°C |
| Непрерывный прямой ток | 150mA |
| Диапазон темп. перехода | -65 to +125°C |
| Описание (англ.) | Diode Small Signal Schottky 100V 0.15A 2-Pin SOD-323 T/R |
| Maximum soldering temperature | 230°C |
| Повторяющийся пиковый прямой ток | 350mA |
| Повторяющееся импульсное обратное напряжение | 100V |
| Тепловое сопротивление переход-среда | 300°C/W |
| Неповторяющийся импульсный прямой ток | 750mA |
