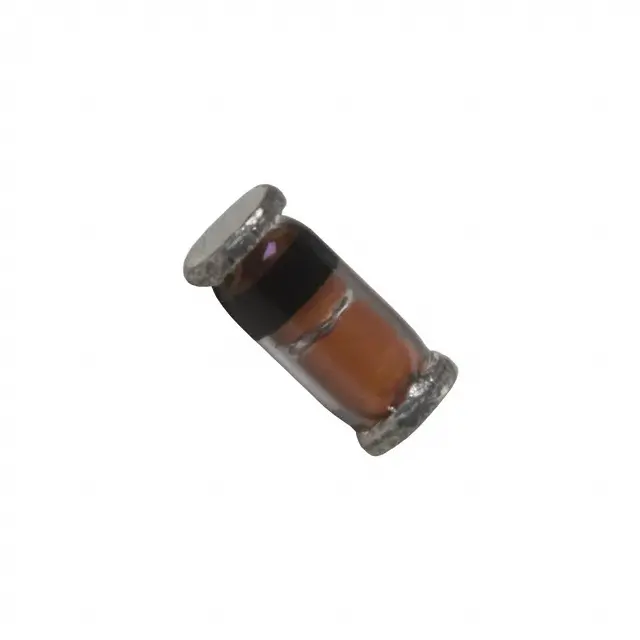

Диод Шоттки 30V 0.2A 0.8V BAS85,115
У поставщика
ПроизводительNEXPERIA
У поставщиков
4 063 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт8,48 ₽
Сумма848,00 ₽
+ доплата 490,00 ₽
В наличии4 063 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 240 — 7,35 ₽ (−13%)
Заказ со склада «Склад 13» с этой позицией — 848,00 ₽. До заказа без доплаты не хватает 16 452,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 848,00 ₽
Описание
Диод Шоттки от NEXPERIA на напряжение 30 В и ток до 0,2 А. Выполнен в компактном корпусе MiniMELF (SOD-80) с низким прямым падением напряжения 0,8 В. Подходит для применения в автомобильной электронике и высокочастотных цепях.
Технические характеристики
| Цоколевка | 1 cathode, 2 anode; marking band indicates cathode |
| Корпус | MiniMELF (SOD-80) |
| Особенности | low forward voltage, high breakdown voltage, guard-ring protected, hermetically sealed glass SMD package |
| Тип монтажа | SMD |
| Длина корпуса | 3.3mm to 3.7mm |
| Описание | Schottky barrier diode |
| Артикул | BAS85,115 |
| Применение | ultra high-speed switching, voltage clamping, protection circuits, blocking diodes |
| Диаметр корпуса | 1.45mm to 1.6mm |
| Конфигурация | одиночный диод |
| Паяемость | suitable for immersion soldering; reflow and wave soldering footprints available |
| Прямой ток | 200mA |
| Прямое напряжение | 800mV max at 100mA |
| Обратный ток | 2.3μA max at VR=25V |
| Обратное напряжение | 30V |
| Емкость диода | 10pF max at VR=1V, f=1MHz |
| Описание корпуса | hermetically sealed glass surface-mounted package; SOD80C 2 connectors |
| Примечание | Шоттки 30В 0.2А 0.8V |
| Прямое напряжение при 1мА | 320mV max |
| Средний прямой ток | 200mA |
| Прямое напр. при 10мА | 400mV max |
| Прямое напряжение при 30 мА | 500mV max |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Прямое напряжение при 0.1мА | 240mV max |
| Макс. темп. перехода | 125°C |
| Диапазон темп. окр. | -65°C to +125°C |
| Диап. темп. хр. | -65°C to +150°C |
| Описание (англ.) | Diode Schottky 30V 0.2A Automotive 2-Pin Mini-MELF T/R |
| Повторяющийся пиковый прямой ток | 300mA |
| Неповторяющийся импульсный ток | 5A |
| Термосопротивление переход-среда | 320 K/W max |
