Диод выпрямительный общего применения 75В 0.2А
У поставщика
ПроизводительNEXPERIA
У поставщиков
2 010 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт6,67 ₽
Сумма1 334,00 ₽
+ доплата 490,00 ₽
В наличии2 010 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 200 штюрлицам и ИП
от 283 — 5,73 ₽ (−14%)
Заказ со склада «Склад 13» с этой позицией — 1 334,00 ₽. До заказа без доплаты не хватает 15 966,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
200 шт · Склад 13 · 1 334,00 ₽
Описание

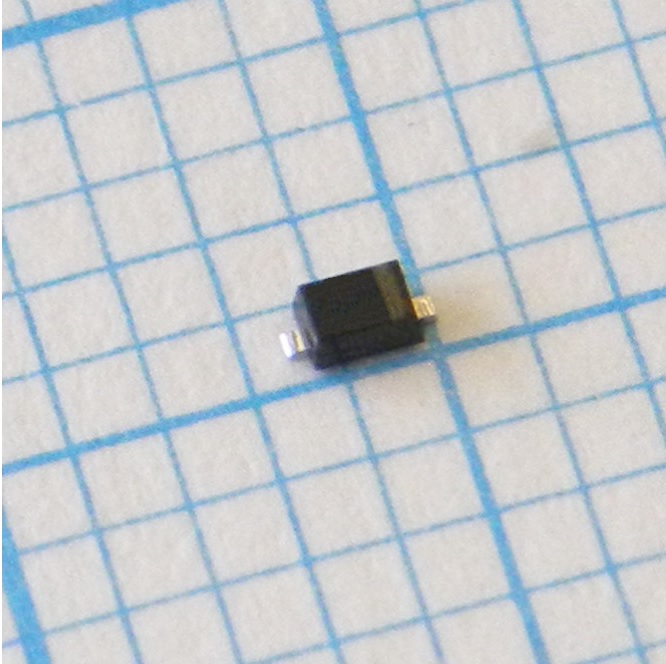

Диод выпрямительный общего применения NEXPERIA BAS716,115. Компонент выполнен в миниатюрном SMD-корпусе SOD523, рассчитан на обратное напряжение до 75 В и прямой ток до 0,2 А. Отличается сверхнизким обратным током утечки (типовое значение 0,2 нА) и средней скоростью переключения. Подходит для применения в портативной и бытовой электронике, а также в цепях защиты от перенапряжения.
Технические характеристики
| Тип | Low-leakage switching diode |
| Корпус | SOD-523 |
| Цоколевка | 1: cathode, 2: anode |
| Особенности | low leakage current typ 0.2nA; medium-speed switching; AEC-Q101 qualified |
| Тип монтажа | SMD |
| Тип цоколя | BAS716 |
| Размеры | 1.2mm x 0.8mm x 0.6mm (body) |
| Описание | Low-leakage epitaxial medium-speed switching diode |
| Артикул | BAS716,115 |
| Код маркировки | S1 |
| Время переключения | typ 0.6µs |
| Прямой ток | 200mA (t≤300µs, δ≤0.02, Tj=25°C) |
| Прямое напряжение | 0.92V typ, 1.1V max at 50mA (t≤300µs, δ≤0.02, Tj=25°C) |
| Обратный ток | 0.2nA typ, 5nA max at 75V, Tj=25°C (pulsed); 3nA typ, 80nA max at 75V, Tj=150°C |
| Обратное напряжение | 75V |
| Скорость переключения | medium-speed |
| Емкость диода | 2pF typ at VR=0V, f=1MHz, Tj=25°C |
| AEC-Q101 | Да |
| Размеры упаковки | 1.2mm x 0.8mm x 0.6mm body |
| Температура окружающей среды | -55 to 150°C |
| Forward voltage 1mA | typ 0.77V, max 0.9V (t≤300µs, δ≤0.02, Tj=25°C) |
| Темп. хранения | -65 to 150°C |
| Forward voltage 10mA | typ 0.85V, max 1V (t≤300µs, δ≤0.02, Tj=25°C) |
| Forward voltage 50mA | typ 0.92V, max 1.1V (t≤300µs, δ≤0.02, Tj=25°C) |
| Темп. перехода | 150°C max |
| Макс. обратное напряжение | 85V |
| Forward voltage 150mA | typ 1.02V, max 1.25V (t≤300µs, δ≤0.02, Tj=25°C) |
| Время обратного восстановления | 0.6µs typ, 3µs max (IF=10mA, IR=10mA, RL=100Ω, IR(meas)=1mA, Tj=25°C) |
| Forward current pulsed | 200mA (t≤300µs, δ≤0.02, Tj=25°C) |
| Leakage current typical | 0.2nA at 75V, 25°C |
| Reverse current 75V 25C | typ 0.2nA, max 5nA (pulsed, Tj=25°C) |
| Общая рассеиваемая мощность | 250mW (Tamb≤25°C, FR4 PCB standard footprint) |
| Reverse current 100V 25C | typ 0.3nA (pulsed, Tj=25°C) |
| Reverse current 75V 150C | typ 3nA, max 80nA (pulsed, Tj=150°C) |
| Диапазон темп. окр. | -55°C to 150°C |
| Диап. темп. хр. | -65°C to 150°C |
| Непрерывное обратное напряжение | 75V |
| Диапазон темп. перехода | -55°C to 150°C |
| Постоянный прямой ток макс. | 200mA (pulsed conditions) |
| Повторяющийся пиковый прямой ток | 500mA |
| Повторяющееся импульсное обратное напряжение | 85V |
| Неповторяющийся импульсный ток | 4A @1µs, 1A @1ms, 0.5A @1s (square wave, Tj_init=25°C) |
| Термосопротивление переход-среда | 450K/W (FR4 PCB standard footprint) |
| Тепловое сопротивление переход-пайка | 120K/W (cathode tab) |
