Диод Шоттки х2 70V 0.07A 0.41V послед. соед.
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
3 590 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт8,96 ₽
Сумма896,00 ₽
+ доплата 490,00 ₽
В наличии3 590 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 213 — 7,81 ₽ (−13%)
Заказ со склада «Склад 13» с этой позицией — 896,00 ₽. До заказа без доплаты не хватает 16 404,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 896,00 ₽
Описание

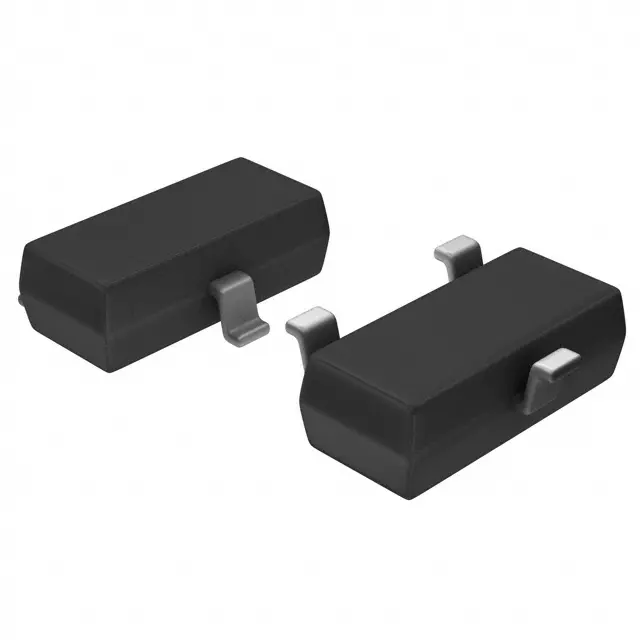

Диод Шоттки BAS70-04FILM от STMicroelectronics — это сдвоенный компонент с последовательным соединением. Устройство рассчитано на обратное напряжение до 70 В и прямой ток до 0,07 А, при падении напряжения 0,41 В. Компонент выпускается в компактном корпусе SOT-23. Применяется в высокочастотных схемах защиты, детектирования и выпрямления в бытовой и промышленной электронике.
Технические характеристики
| I f | 70mA |
| Ток утечки | 100nA |
| L s | 1.5nH |
| R f | 30Ω |
| T l | 260°C |
| Прямое напряжение VF | 410mV |
| C max | 2pF |
| Ток I_FSM | 1A |
| Температура хранения | -65 to +150°C |
| VRRM | 70V |
| I r max | 10µA |
| Корпус | SOT-23 |
| Температура перехода Tj, макс. | 150°C |
| Прямое напряжение, макс. | 1000mV |
| Тип монтажа | SMD |
| Тепловое сопротивление кристалл-среда | 500°C/W |
| Размеры | A: 0.89 to 1.4mm; B: 0.3 to 0.51mm; D: 2.75 to 3.04mm; E: 1.2 to 1.6mm; H: 2.1 to 2.75mm; Индуктивность: 0.6mm typ.; S: 0.35 to 0.65mm; C: 0.085 to 0.18mm; E: 0.85 to 1.05mm; A1: 0 to 0.1mm; E1: 1.7 to 2.1mm |
| Описание | Low capacitance, low series inductance and resistance Schottky diodes |
| Артикул | BAS70-04FILM |
| Конфигурация | Series |
| C test conditions | VR = 0V, F = 1MHz |
| I r test conditions | VR = 50V, Tj = 25°C |
| R f test conditions | IF = 10mA, F = 100MHz |
| V f test conditions | IF = 1mA, Tj = 25°C |
| I r max test conditions | VR = 70V, Tj = 25°C |
| V f max test conditions | IF = 15mA, Tj = 25°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| R th j a test conditions | SOD-123, SOT-23 |
| Описание (англ.) | Diode Schottky 70V 0.07A 3-Pin SOT-23 T/R |
