Диод выпрямительный общего применения 300В 0.25А
У поставщика
ПроизводительNEXPERIA
У поставщиков
60 312 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт29,96 ₽
Сумма749,00 ₽
+ доплата 490,00 ₽
В наличии60 312 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 25 штюрлицам и ИП
от 201 — 27,67 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 749,00 ₽. До заказа без доплаты не хватает 16 551,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
25 шт · Склад 13 · 749,00 ₽
Описание

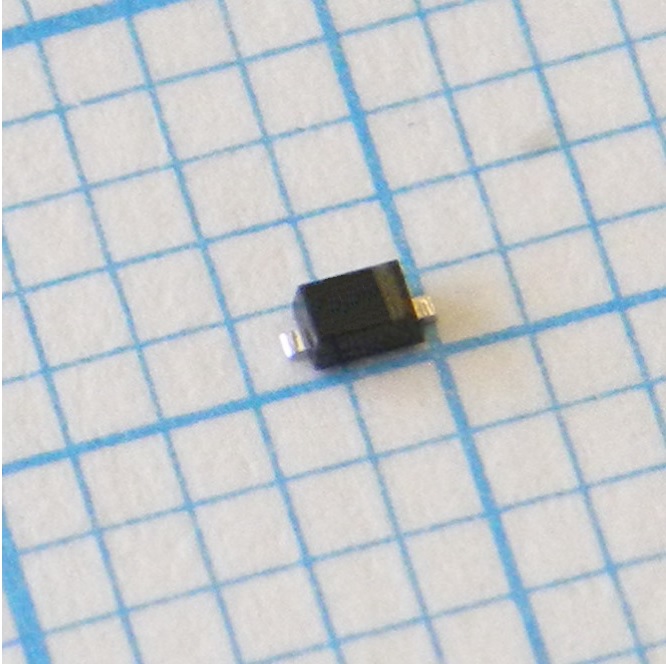

Диод выпрямительный общего применения от Nexperia. Рассчитан на обратное напряжение до 300 В и прямой ток до 0,25 А. Выполнен в компактном корпусе SOD-523 для поверхностного монтажа. Подходит для защиты цепей и выпрямления в портативной и бытовой электронике.
Технические характеристики
| Цоколевка | 1=cathode (K), 2=anode (A) |
| Корпус | SOD-523 |
| Тип монтажа | SMD |
| Компонент | BAS521,115 |
| Количество выводов | 2 |
| Применение | High-speed switching, high-voltage switching |
| Описание | Single high-voltage switching diode |
| Номер типа | BAS521 |
| Код маркировки | L4 |
| Прямой ток | 250mA at Tsp<=90C |
| Прямое напряжение | 1.1V max at 100mA pulsed (typ 0.95V) |
| Обратное напряжение | 300V |
| Метод пайки | Reflow soldering only |
| Емкость диода | 5pF max at VR=0V, f=1MHz (typ 0.4pF) |
| AEC-Q101 | Да |
| Темп. перехода | 150C |
| Время обратного восстановления | 50ns max (typ 16ns) at IF=30mA, IR=30mA, RL=100ohm, IR(meas)=3mA |
| Размеры корпуса | 1.2mm x 0.8mm x 0.6mm |
| Reverse current at 250v | 150nA max at 25C (typ 30nA) |
| Общая рассеиваемая мощность | 500mW at Tsp<=90C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Диапазон темп. окр. | -65C to 150C |
| Обратное пробивное напряжение | 300V min, 340V typ at 100uA |
| Диап. темп. хр. | -65C to 150C |
| Package outline dimensions | D 1.15-1.25mm, E 0.75-0.85mm, HE 1.55-1.65mm, A 0.58-0.65mm, bp 0.26-0.34mm, c 0.11-0.17mm |
| Reverse current at 250v 150c | 100uA max at 150C (typ 40uA) |
| Описание (англ.) | DIODE GEN PURP 300V 250MA SOD523 |
| Test frequency for capacitance | 1MHz |
| Повторяющийся пиковый прямой ток | 1A at tp=1ms, delta=0.25 |
| Повторяющееся импульсное обратное напряжение | 300V |
| Неповторяющийся импульсный ток | 4.5A at tp=1us, square wave |
| Термосопротивление переход-среда | 500K/W |
| Тепловое сопротивление переход-пайка | 120K/W |
