Диод SMD BAS40
У поставщика
У поставщиков
86 018 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:86 018 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,62 |
Описание

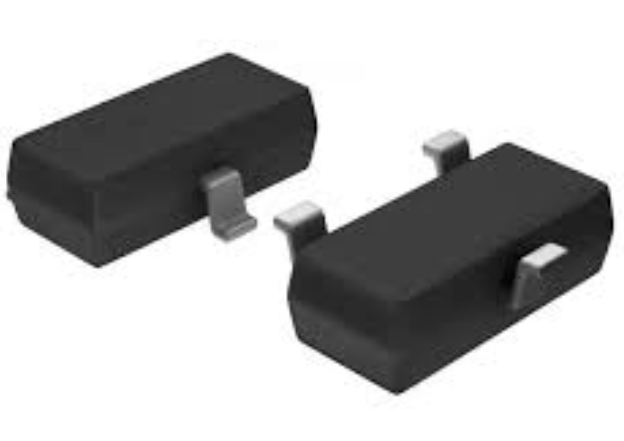

Диод BAS40 от JSCJ — это SMD-компонент в корпусе SOT-23 с барьером Шоттки. Работает при обратном напряжении до 40 В и выпрямляет ток до 200 мА, отличаясь низким прямым падением напряжения. Применяется в бытовой электронике и цепях защиты от переполюсовки.
Технические характеристики
| Тип | Schottky Barrier Diode |
| Маркировка | BAS40 |
| Корпус | SOT-23 |
| Тип монтажа | SMD |
| Компонент | BAS40 |
| Green compound | Да |
| Емкость диода | 5pF |
| Рассеиваемая мощность | 200mW |
| Размеры упаковки | A: Max: 1.150mm; Min: 0.900mm; B: Max: 0.500mm; Min: 0.300mm; C: Max: 0.150mm; Min: 0.080mm; D: Max: 3.000mm; Min: 2.800mm; E: Max: 1.400mm; Min: 1.200mm; L: 0.550mm REF; A1: Max: 0.100mm; Min: 0.000mm; A2: Max: 1.050mm; Min: 0.900mm; E1: Max: 2.550mm; Min: 2.250mm; L1: Max: 0.500mm; Min: 0.300mm; Theta: 0° to 8°; E pitch: 0.950mm TYP; E1 pitch: 1.800mm to 2.000mm |
| Напряжение блокировки DC | 40V |
| Forward voltage 1ma | 380mV |
| Forward voltage 40ma | 1000mV |
| Время обратного восстановления | 5ns |
| Обратное пробивное напряжение | 40V |
| Диап. темп. хр. | -55~150°C |
| Непрерывный прямой ток | 200mA |
| Раб. имп. обратное напряжение | 40V |
| Имп. обратное напряжение | 40V |
| Reverse voltage leakage current | 200nA |
| Средний выпрямленный выходной ток | 200mA |
| Диапазон темп. перехода | -40~125°C |
| Термосопротивление переход-среда | 500°C/W |
| Неповтор. импульсный ток | 0.6A |
