Диод выпрямительный общего применения 200В 0.25А
У поставщика
ПроизводительHOTTECH
У поставщиков
25 617 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт3,60 ₽
Сумма720,00 ₽
+ доплата 490,00 ₽
В наличии25 617 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 200 штюрлицам и ИП
от 471 — 3,00 ₽ (−17%)
Заказ со склада «Склад 13» с этой позицией — 720,00 ₽. До заказа без доплаты не хватает 16 580,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
200 шт · Склад 13 · 720,00 ₽
Описание

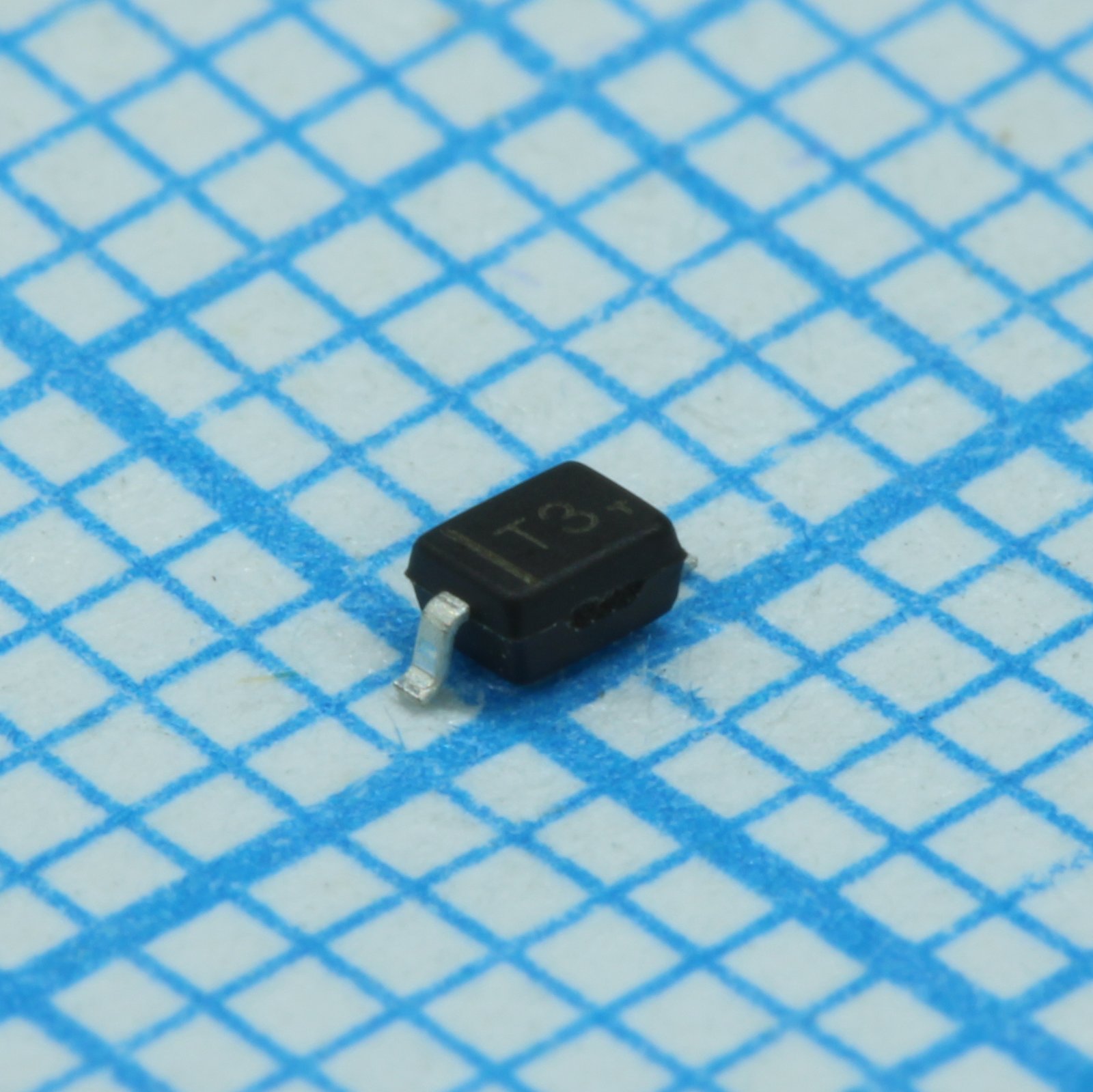

Диод выпрямительный общего применения BAS321 от HOTTECH. Рассчитан на обратное напряжение до 200 В и прямой ток до 0,25 А. Выполнен в компактном корпусе SOD323 (Micromelf), поставляется на ленте. Подходит для поверхностного монтажа в бытовой электронике и блоках питания.
Технические характеристики
| Тип | switching_diode |
| Компонент | BAS321 |
| Упаковка | Диаметр катушки: 178mm (7"); Лента и катушка: SOD-323 Embossed Carrier Tape; Размеры катушки: D1=54.40mm, D2=13.00mm, G=R78, H=R25.60, I=R6.50, W1=9.50mm, W2=12.30mm |
| Размеры | A: 1.000mm max; D: 1.200-1.400mm; E: 1.600-1.800mm; Индуктивность: 0.475mm REF; B: 0.250-0.350mm; C: 0.080-0.150mm; A1: 0.000-0.100mm; A2: 0.800-0.900mm; E1: 2.250-2.750mm; L1: 0.250-0.400mm; Θ: 0°-8° |
| Корпус | SOD323 (Micromelf) |
| Предельные значения | Рассеиваемая мощность: 200mW; Ср.кв. обратное напряжение: 140V; Темп. перехода: 150°C; Диап. темп. хр.: -55°C to +150°C; Обратное напряжение блокировки, DC: 200V; Средний выпрямленный выходной ток: 200mA; Неповторяющееся импульсное обратное напряжение: 250V; Термосопротивление переход-среда: 625°C/W; Неповтор. импульсный ток: 2A |
| Механические данные | Вес: 0.008g; Корпус: SOD-323; Тип монтажа: SMD; Материал корпуса: Molded Plastic, UL Flammability 94V-0 |
| Типовые характеристики | Power derating curve: Graph provided; Forward characteristics: Graph provided; Reverse characteristics: Graph provided; Capacitance characteristics: Graph provided |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Электрические характеристики | Прямое напряжение: 1V; Емкость диода: 5pF; Время обратного восстановления: 50nS; Обратный ток утечки: 0.1mA; Прямое напряжение: IF=100mA; Условия обратного тока утечки: VR=200V; Условия обратного восстановления: IF=IR=30mA, IRR=0.1×IR, RL=100Ω; Условия ёмкости диода: VR=0V, f=1MHz |
| Описание (англ.) | DIODE GEN PURP 200V 250MA SOD323 |
| Тип монтажа | SMD |
