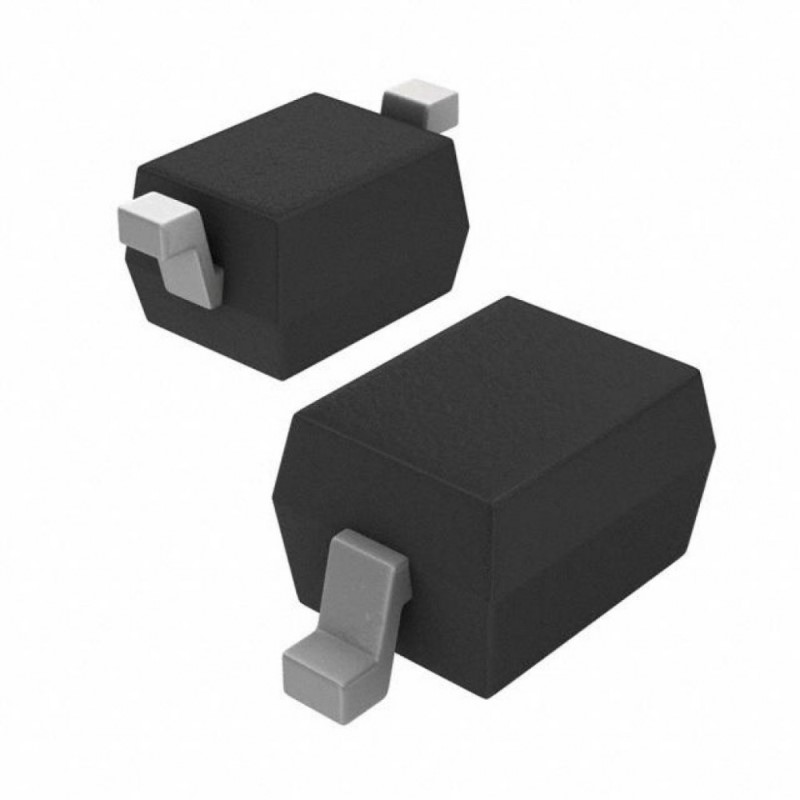

Диод BAS316
В наличии
На своём складе
5 шт.
Норм. уп.: 1
У поставщиков
44 547 шт.
Норм. уп.: 3000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,53 |
Цены поставщиков
Склад 2
В наличии:30 280 шт
Срок поставки: до 2 недель
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,53 |
Склад 13
В наличии:14 267 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 928 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,75 |
| от 987 | 0,62 |
| от 1 974 | 0,54 |
| от 6 000 | 0,48 |
| от 9 000 | 0,44 |
Описание
Диод BAS316 от Yangjie — быстродействующий полупроводниковый компонент. Работает при напряжении до 100 В и токе до 250 мА, выполнен в компактном корпусе SOD-323. Подходит для высокочастотных схем в импульсных блоках питания и бытовой электронике.
Технические характеристики
| Тип | High Speed Switching Diode |
| Маркировка | A6 |
| Корпус | SOD323 |
| Тип монтажа | SMD |
| Полярность | Cathode line denotes cathode end |
| Клеммы | Tin plated leads, solderable per J-STD-002 and JESD22-B102 |
| Размеры | SOD-323 package outline (see datasheet for exact dimensions) |
| Артикул | BAS316 |
| Соотв. RoHS | Да |
| Прямое напряжение | At 1mA: 0.715V; At 10mA: 0.855V; At 50mA: 1.00V; At 150mA: 1.25V |
| Обратный ток | At 20V: 25nA; At 75V: 1.0μA |
| Емкость диода | 4pF (VR=VF=0V, f=1MHz) |
| Рассеиваемая мощность | 200mW |
| Время обратного восстановления | 4ns (IF=10mA, VR=6V, Ir=1mA, RL=100Ω) |
| Средний прямой ток | 250mA |
| Minimum breakdown voltage | 100V (at IR=100μA) |
| Диап. темп. хр. | -55 to +150°C |
| Диапазон темп. перехода | -55 to +150°C |
| Имп. прямой ток | 2A (t=1μs) |
| Повторяющееся импульсное обратное напряжение | 100V |
| Термосопротивление переход-среда | 625K/W |
