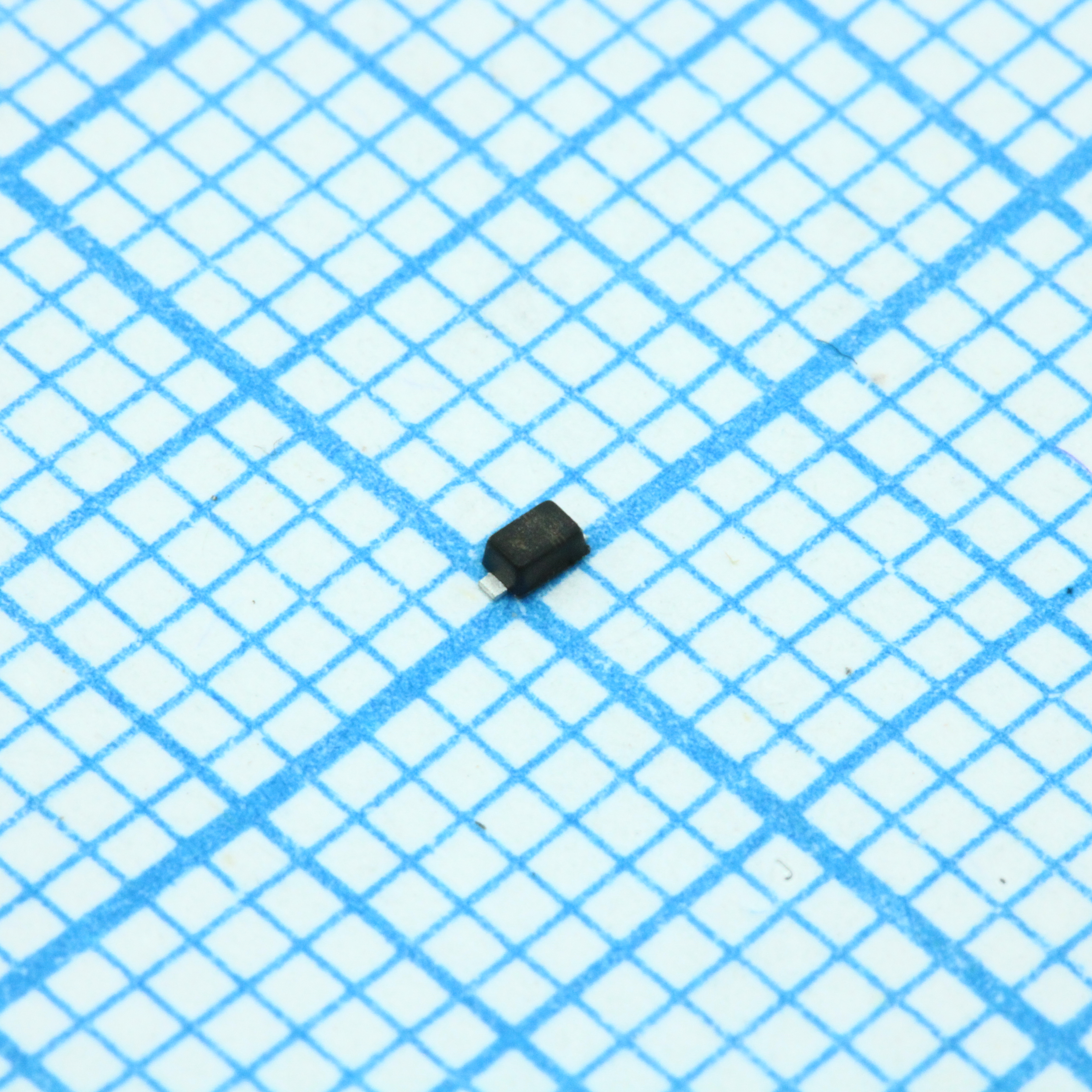

Диод импульсный 85В 0.15А 2-Pin SOD-523 лента на катушке
У поставщика
У поставщиков
12 226 шт.
Норм. уп.: 100
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт2,61 ₽
Сумма522,00 ₽
В наличии2 166 шт
от 200 штюрлицам и ИП
от 1 481 — 2,11 ₽ (−19%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии9 400 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 300 штюрлицам и ИП
продаётся от 300 штпри 300 — 3,38 ₽
200 шт · Склад 39 · 522,00 ₽
Описание
Импульсный диод DIOTEC BAS216WT предназначен для высокоскоростной коммутации. Выдерживает обратное напряжение до 85 В и прямой ток до 0,15 А. Выпускается в компактном корпусе SOD-523F для поверхностного монтажа. Применяется в бытовой электронике и цепях управления.
Технические характеристики
| MSL | 1 |
| Тип | diode |
| Вес | 0.01g |
| Код ТН ВЭД | 85411000 |
| Маркировка | A |
| Корпус | SOD-523F |
| Тип монтажа | SMD |
| Кол-во выводов | 2 |
| Размер катушки | 7" |
| Соответствие | RoHS, REACH, Conflict Minerals, WEEE, ELV |
| Описание | SMD small signal diode, high-speed switching |
| Артикул | BAS216WT |
| Материал корпуса | UL 94V-0 |
| Квалификация | Commercial grade; -Q AEC-Q101 compliant; -AQ in AEC-Q101 qualification |
| Количество в катушке | 4000 |
| Mounting notes | Mounted on P.C. board with 3mm2 copper pad at each terminal |
| Рассеиваемая мощность | 150mW |
| Условия пайки | 260°C/10s |
| Blocking voltage dc | 75V |
| Alternative outlines | SOT-23: BAS16; SOT-323: BAS16W; SOT-363: BAS16DW |
| Емкость перехода | 1.5pF |
| Время обратного восстановления | <4ns |
| Forward voltage if 1ma | <715mV |
| Forward voltage if 10ma | <855mV |
| Forward voltage if 50ma | <1.0V |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Forward voltage if 150ma | <1.25V |
| Диап. темп. хр. | -55...+150°C |
| Average forward current dc | 250mA |
| Условия измерения емкости | V_R=0V, f=1MHz |
| Диапазон темп. перехода | -55...+150°C |
| Leakage current vr 75v 25c | <1µA |
| Leakage current vr 25v 150c | <30µA |
| Leakage current vr 75v 150c | <50µA |
| Описание (англ.) | Diode Switching 85V 0.15A 2-Pin SOD-523 T/R |
| Пиковый импульсный прямой ток, 1 с | 0.5A |
| Пиковый импульсный прямой ток, 1 мкс | 4A |
| Условия теста обратного восстановления | I_F=10mA, I_R=10mA to 1mA |
| Повторяющееся пиковое обратное напряжение | 85V |
| Тепловое сопротивление переход-среда | 620K/W |
