Диод импульсный 200В 0.625A автомобильного применения 2-Pin SOD-323 лента на катушке
У поставщика
ПроизводительInfineon
У поставщиков
1 144 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 144 шт
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 33,71 |
| от 60 | 30,72 |
| от 119 | 28,26 |
| от 238 | 26,39 |
| от 476 | 25,01 |
Описание

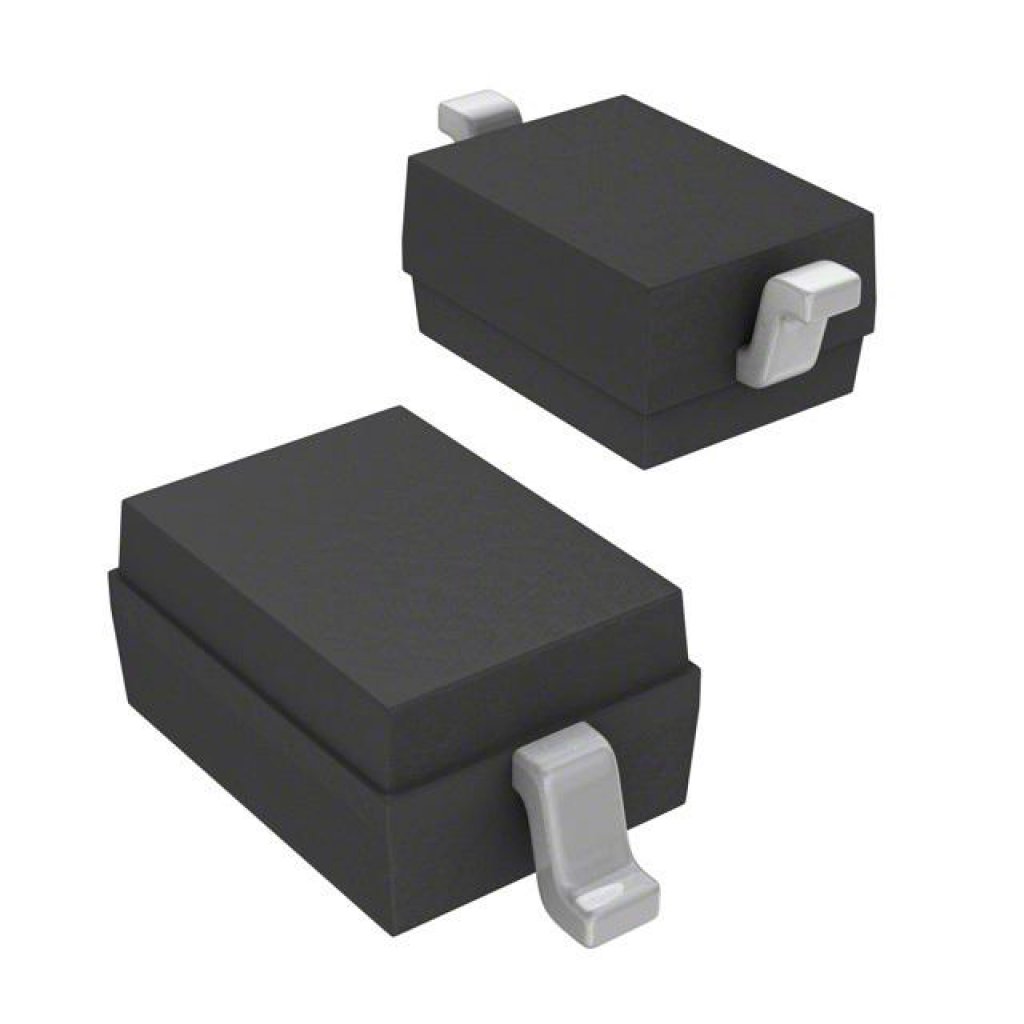

Импульсный диод Infineon BAS2103WE6327 рассчитан на напряжение до 200 В и ток до 0,625 А. Компонент выполнен в компактном корпусе SOD-323 для поверхностного монтажа. Применяется в автомобильной электронике для защиты цепей и высокоскоростной коммутации.
Технические характеристики
| Маркировка | D |
| Корпус | SOD-323 |
| Упаковка | Reel ø180 mm = 3.000 Pieces/Reel, Reel ø330 mm = 10.000 Pieces/Reel |
| Тип монтажа | SMD |
| Компонент | BAS21-03W |
| Кол-во выводов | 2 |
| Описание | Silicon Switching Diode |
| Конфигурация | single |
| Квалификация | AEC Q101 |
| Соотв. RoHS | Да |
| Прямой ток | 250mA |
| Прямое напряжение | 1V |
| Обратный ток | 0.1µA |
| Напряжение пробоя | 250V |
| Емкость диода | 5pF |
| Макс. прямое напряжение | 1.25V |
| Темп. хранения | -65...150°C |
| Темп. перехода | 150°C |
| Макс. прямой ток | 625mA |
| Макс. обратное напряжение | 250V |
| Diode reverse voltage | 200V |
| Время обратного восстановления | 50ns |
| Импульсный прямой ток | 4A |
| Reverse current at 150C | 100µA |
| Общая рассеиваемая мощность | 250mW |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Прямое напряжение | IF = 100mA |
| Reverse current condition | VR = 200V |
| Breakdown voltage condition | I(BR) = 100 µA |
| Diode capacitance condition | VR = 0V, f = 1MHz |
| Описание (англ.) | Diode Switching 200V 0.625A Automotive 2-Pin SOD-323 T/R |
| Forward voltage max condition | IF = 200mA |
| Reverse recovery time condition | IF = 30mA, IR = 30mA, measured at IR = 3mA, RL = 100Ω |
| Surge forward current condition | t = 10 µs |
| Reverse current at 150C condition | VR = 200V, TA = 150°C |
| Total power dissipation condition | TS ≤ 124°C |
| Thermal resistance junction soldering point | ≤105K/W |
