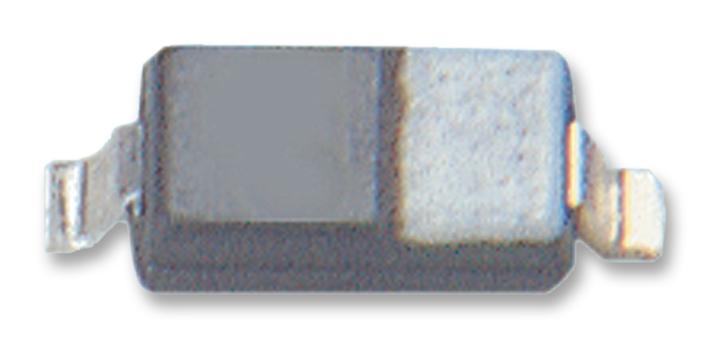

Диод импульсный 85В 0.25А BAS1603WE6327
У поставщика
ПроизводительInfineon
У поставщиков
6 891 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:6 891 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 56 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,58 |
| от 274 | 11,21 |
| от 547 | 10,11 |
| от 1 093 | 9,19 |
| от 2 185 | 8,58 |
Описание
Импульсный диод Infineon BAS1603WE6327 рассчитан на напряжение до 85 В и ток до 0,25 А. Компонент выполнен в миниатюрном корпусе SOD-323, что подходит для плотного монтажа. Применяется в автомобильной электронике и цепях коммутации.
Технические характеристики
| Маркировка | white B |
| Корпус | SOD-323 |
| Тип монтажа | SMD |
| Тип диода | Silicon Switching Diode |
| Применение | high-speed switching |
| Артикул | BAS1603WE6327 |
| Конфигурация | single |
| Соотв. RoHS | Да |
| Тестовая частота | 1MHz |
| Прямой ток | 250mA |
| Прямое напряжение | 715mV max at 1mA; 855mV max at 10mA; 1000mV max at 50mA; 1200mV max at 100mA; 1250mV max at 150mA |
| Обратный ток | 1µA max at VR=75V; 30µA max at VR=25V, TA=150°C; 50µA max at VR=75V, TA=150°C |
| Обратное напряжение | 80V |
| Напряжение пробоя | 85V min |
| Емкость диода | 2pF max |
| AEC-Q101 | Да |
| Темп. хранения | -65...150°C |
| Темп. перехода | 150°C |
| Макс. обратное напряжение | 85V |
| Время обратного восстановления | 4ns max |
| Общая рассеиваемая мощность | 250mW |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Forward recovery voltage | 1.75V max |
| Capacitance test condition | VR=0V, f=1MHz |
| Описание (англ.) | Diode Switching 85V 0.25A Automotive 2-Pin SOD-323 T/R |
| Reverse recovery test condition | IF=10mA, IR=10mA, measured at IR=1mA, RL=100Ω |
| Non repetitive peak surge forward current 1s | 0.5A |
| Non repetitive peak surge forward current 1us | 4.5A |
| Thermal resistance junction to soldering point | 135K/W |
