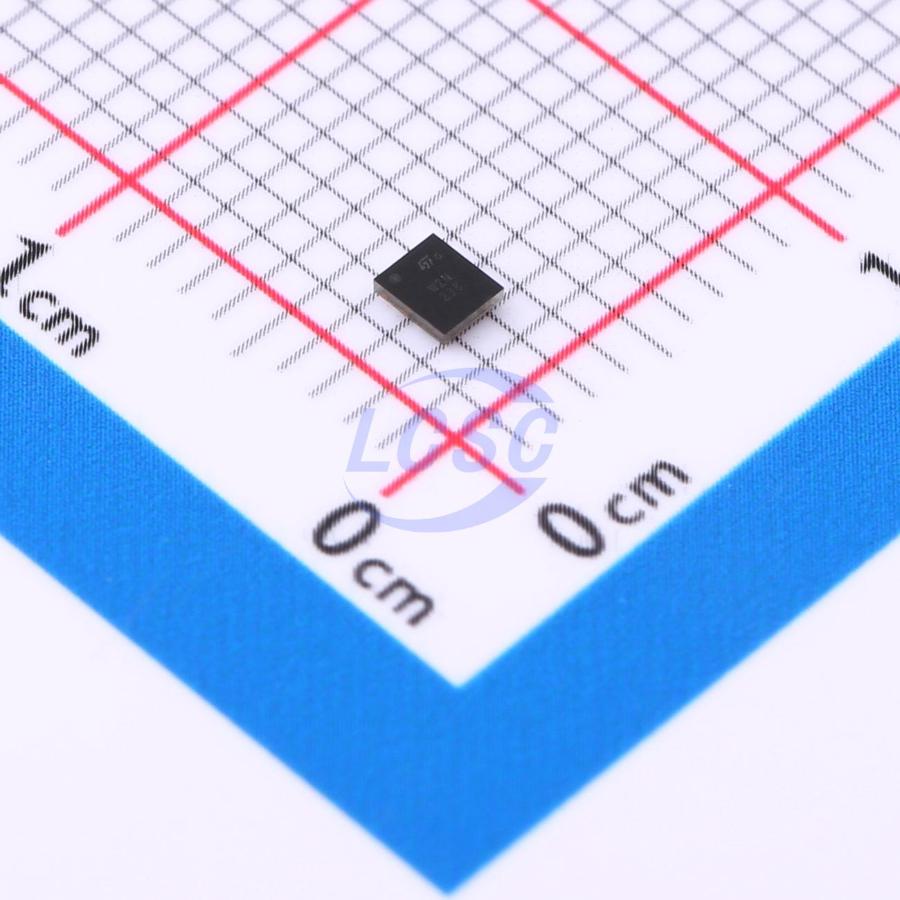

Фильтр гармоник 862-928Мгц BALFHB-WL-02D3
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
51 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:51 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 241,27 |
| от 19 | 227,94 |
| от 37 | 217,35 |
| от 73 | 208,05 |
| от 145 | 201,77 |
Описание
Фильтр гармоник BALFHB-WL-02D3 от STMicroelectronics работает в диапазоне 862–928 МГц. Устройство выполнено в компактном корпусе CSPG-8 и обеспечивает вносимые потери всего 0,85 дБ. Подходит для применения в беспроводных модулях, системах LoRa и устройствах интернета вещей.
Технические характеристики
| ЭСР HBM | 2000V |
| Корпус | CSPG 8 bumps |
| Тип монтажа | SMD |
| Соответствие | ECOPACK2 |
| Макс. высота | 630µm |
| Height min | 580µm |
| Height typ | 630µm |
| Описание | 50 Ohm nominal input / conjugate matched balun to QFN-4L STM32WL in high power mode, 862-928 MHz with integrated harmonic filter |
| Артикул | BALFHB-WL-02D3 |
| Width e max | 1880µm |
| Width e min | 1780µm |
| Width e typ | 1830µm |
| Length d max | 2150µm |
| Length d min | 2080µm |
| Length d typ | 2130µm |
| Макс. частота | 928MHz |
| Частота мин. | 862MHz |
| Frequency typ | 915MHz |
| Макс. входная мощность | 27dBm |
| Impedance rx ant | 50Ohm |
| Impedance tx ant | 50Ohm |
| Описание | Signal Conditioning Integrated filter matched balun to QFN STM32WL high power 862-928 MHz 4 layer |
| Bump diameter max | 280µm |
| Bump diameter min | 230µm |
| Bump diameter typ | 255µm |
| Модель машины ЭСР | 200V |
| Rx phase imbalance | ±1.9° |
| Rx return loss min | 14dB |
| Rx return loss typ | 19dB |
| Tx return loss min | 20dB |
| Tx return loss typ | 24dB |
| Rx insertion loss max | 1.35dB |
| Rx insertion loss typ | 1.10dB |
| Tx insertion loss max | 0.85dB |
| Tx insertion loss typ | 0.65dB |
| Rx amplitude imbalance | ±0.4dB |
| Макс. раб. темп. | +105°C |
| Мин. раб. темп. | -40°C |
| Harmonic attenuation 2fo min | 26dB |
| Harmonic attenuation 2fo typ | 31dB |
| Harmonic attenuation 3fo min | 49dB |
| Harmonic attenuation 3fo typ | 62dB |
| Harmonic attenuation 4fo min | 39dB |
| Harmonic attenuation 4fo typ | 52dB |
| Harmonic attenuation 5fo min | 31dB |
| Harmonic attenuation 5fo typ | 46dB |
| Harmonic attenuation 6fo min | 31dB |
| Harmonic attenuation 6fo typ | 48dB |
| Harmonic attenuation 7fo min | 23dB |
| Harmonic attenuation 7fo typ | 33dB |
| Harmonic attenuation 8fo min | 24dB |
| Harmonic attenuation 8fo typ | 37dB |
| Harmonic attenuation 9fo min | 33dB |
| Harmonic attenuation 9fo typ | 43dB |
| Описание (англ.) | Bandpass 0.85dB CSPG-8 Balun RoHS |
| Harmonic attenuation 10fo min | 18dB |
| Harmonic attenuation 10fo typ | 28dB |
