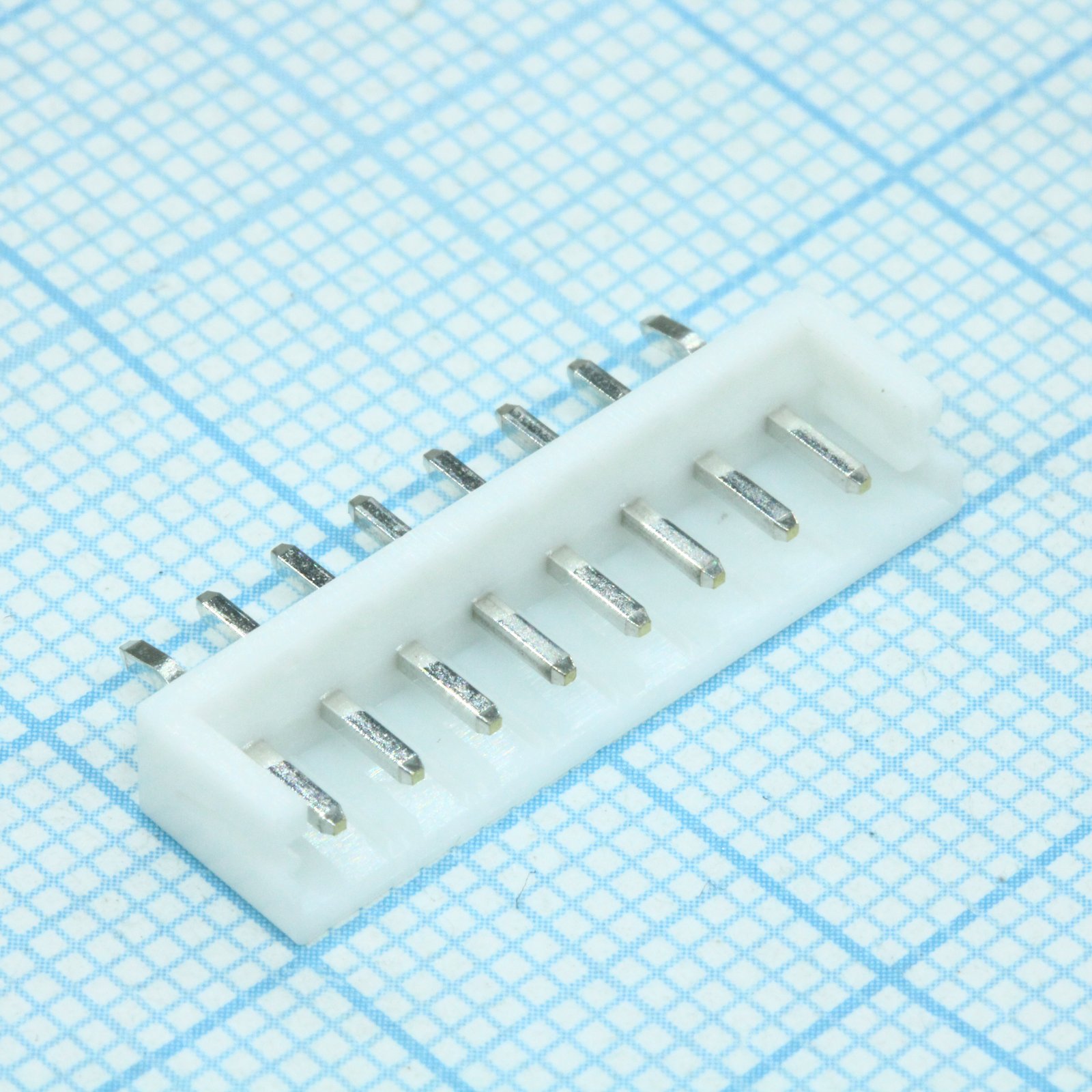

Разъем вилка серии EH прямая на плату, шаг 2,5 мм, однорядная 8 контактов, монтаж в отверстие
У поставщика
ПроизводительJST
У поставщиков
1 000 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:1 000 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 54 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,91 |
| от 156 | 11,42 |
| от 311 | 10,17 |
| от 500 | 9,21 |
| от 1 500 | 8,52 |
Описание
Вилка JST серии EH — это прямой разъем на плату с шагом 2,5 мм. Модель рассчитана на 8 контактов в один ряд, монтаж выполняется пайкой в отверстия. Корпус имеет трехстороннюю защиту (Shrouded Header), что обеспечивает надежную фиксацию. Применяется в бытовой электронике и промышленной автоматике для компактного соединения кабелей с платой.
Технические характеристики
| RoHS | RoHS2 compliant |
| Шаг | 2.5mm |
| Серия | EH |
| Тип монтажа | tht (сквозное отверстие) |
| Размеры | A: 17.5mm; B: 22.5mm; Ширина: 3.8mm; Height after mounting: 8.1mm |
| Ориентация | top entry / straight |
| Qty per bag | 500 |
| Толщина ПП | 0.8 to 1.6mm |
| Тип разъема | wire-to-board disconnectable crimp connector |
| Ном. ток | 3A AC/DC (AWG #22) |
| Ном. напряжение | 250V AC/DC |
| Applicable wire | AWG #32 to #22 |
| Материал контакта | Brass, copper-undercoated, tin-plated (reflow treatment) |
| Материал корпуса | PA 66, UL94V-0, natural (white) |
| Темп. диапазон | -25°C to +85°C (including temperature rise in applying electrical current) |
| Число цепей | 8 |
| Выдерживаемое напряжение | 800VAC/minute |
| Сопр. изоляции | 1000MΩ min |
| Тип упаковки | Bulk (россыпь) |
| Начальное сопротивление контакта | 10mΩ max |
| Описание (англ.) | Conn Shrouded Header (3 Sides) HDR 8 POS 2.5mm Solder ST Thru-Hole Box |
| Contact resistance after environmental tests | 20mΩ max |
