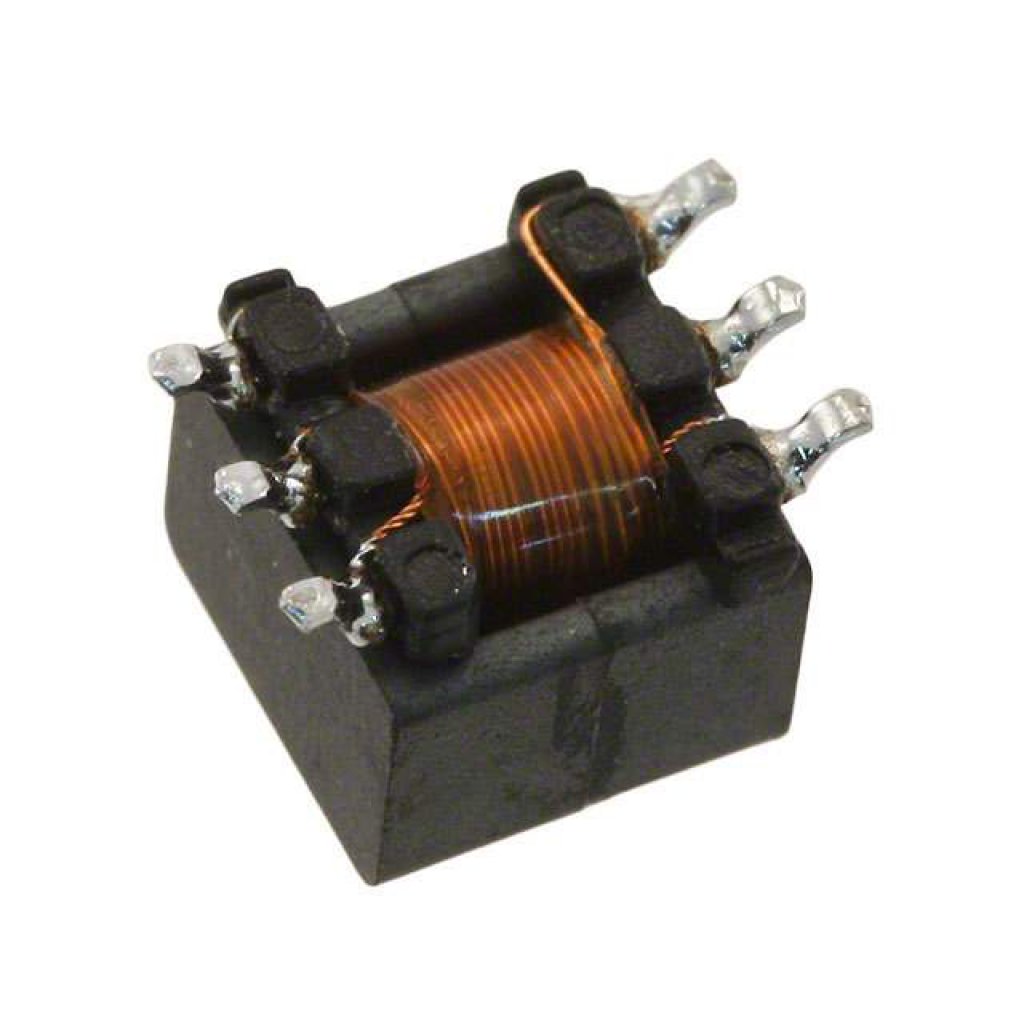

Трансформатор импульсный 1:1:1 1500В 1.5Ом первичная обмотка 1.5Ом вторичная обмотка 95пФ
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
9 шт.
Норм. уп.: 850
Цены поставщиков
Склад 13
В наличии:9 шт
Срок поставки: до недели
Норм. уп.: 850
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 656,26 |
| от 8 | 625,21 |
| от 15 | 600,56 |
| от 29 | 578,89 |
| от 58 | 564,24 |
Описание
Импульсный трансформатор от TDK-EPCOS с коэффициентом трансформации 1:1:1. Рассчитан на изоляцию до 1500 В постоянного тока, индуктивность 264 мкГн, сопротивление обмоток 1,5 Ом. Применяется в цепях гальванической развязки и передачи импульсных сигналов в промышленной автоматике и силовой электронике.
Технические характеристики
| Тип | SMT gate drive transformer |
| Серия | EP5 B82804A |
| Корпус | EP5 |
| Тип монтажа | SMD |
| Размеры | 8.1 x 6.7 mm footprint, 5.4 mm max height |
| Артикул | B82804A0264A210 |
| Коэфф. трансформации | 1:1:1 |
| Конструкция | EP5 ferrite core, 6 gull wing terminals |
| Испытательное напряжение | 1500 V DC |
| Inductance min | 264 µH |
| Соответствие RoHS | Да |
| Описание | Pulse Transformers 264uH, 2 Outputs Turns Ratio: 1:1:1 |
| Volt time product | 22.4 µVs |
| Stray inductance max | 0.3 µH |
| Примечание | 264uH 1500V |
| Resonance frequency min | 2.9 MHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Dc resistance primary max | 1.5 Ω |
| Dc resistance secondary max | 1.5 Ω |
| Диап. раб. темп. | -40 °C to +125 °C |
| Interwinding capacitance max | 95 pF |
| Описание (англ.) | Pulse Transformer 1:1:1 1500VDC 1.5Ohm Prim. DCR 1.5Ohm Sec. DCR 95pF |
