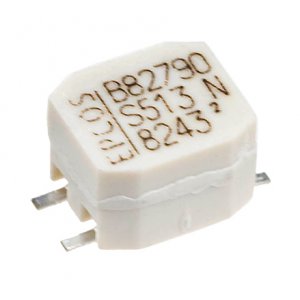

Дроссель SMD B82790S0513N201 / 51uH
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
5 858 шт.
Норм. уп.: 1500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт64,03 ₽
Сумма960,45 ₽
+ доплата 490,00 ₽
В наличии5 858 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 15 штюрлицам и ИП
от 112 — 59,83 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 960,45 ₽. До заказа без доплаты не хватает 16 339,55 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
15 шт · Склад 13 · 960,45 ₽
Описание
Дроссель SMD B82790S0513N201 производства TDK-EPCOS представляет собой компактный компонент для подавления электромагнитных помех. Индуктивность 51 мкГн обеспечивает эффективную фильтрацию в цепях питания и сигнальных линиях. Благодаря SMD-исполнению подходит для автоматизированного монтажа в современной электронике. Применяется в блоках питания, интерфейсных модулях и радиочастотных устройствах.
Технические характеристики
| Серия | B82790C0/S0 |
| Вес | Approx. 0.3g |
| Функция | Suppression of asymmetrical and symmetrical interference; high-frequency portions of symmetrical data signal decreased |
| Тип монтажа | SMD |
| Пайка | Suitable for reflow soldering |
| Ширина ленты | 16mm |
| Применение | Automotive (e.g. CAN bus), Industrial |
| Описание | Data and signal line chokes, current-compensated ring core double choke |
| Испытательное напряжение | 250V DC, 2s |
| Тип обмотки | Sector winding |
| Корпус | SMD 9*6*5.2 |
| Материал корпуса | PPS (UL 94 V-0) |
| Материал сердечника | Ferrite |
| Код заказа | B82790S0513N201 |
| Квалификация | AEC-Q200 |
| Ток, А | 0,5 |
| Диаметр катушки | 330mm |
| Тип компонента | Common-mode choke, ring core |
| Соответствие RoHS | Да |
| Rated inductance | 0.051mH |
| Номинальное AC напряжение | 42V AC (50/60 Hz) |
| Номин. напряжение DC | 80V DC |
| Покрытие выводов | Ni, Sn, electro-plated |
| Описание | Common Mode Chokes / Filters 51uH 500mA 140mohms |
| Климатическая категория | 40/125/56 (IEC 60068-1) |
| Тип. сопротивление DC | 140mΩ |
| Номинальная температура | 60°C |
| Циклы оплавления, макс. | 3 |
| Solderability snpb | 215 ±3°C, 3 ±0.3s |
| Условия хранения | -25°C to +40°C, ≤75% RH |
| Inductance decrease | <10% at DC magnetic bias with IR, 20°C |
| Допуск индуктивности | ±30% |
| Stray inductance typ | 2100nH |
| Примечание | 2x51uH 0.5A |
| Terminal base material | CuSn6 |
| Solderability lead free | 245 ±5°C, 3 ±0.3s |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Стойкость к теплу пайки | 260 ±5°C, 10 ±1s (IEC 60068-2-58) |
| Описание (англ.) | Common Mode Chokes Dual 51uH 100kHz 500mA 140mOhm DCR SMD Automotive T/R |
| Measuring frequency inductance | 100kHz (LR ≤ 1mH) |
| Measuring frequency stray inductance | 100kHz (LR > 11µH) |
| Рабочая температура | -55...+125C |
| Индуктивность, мкГн | 51 |
