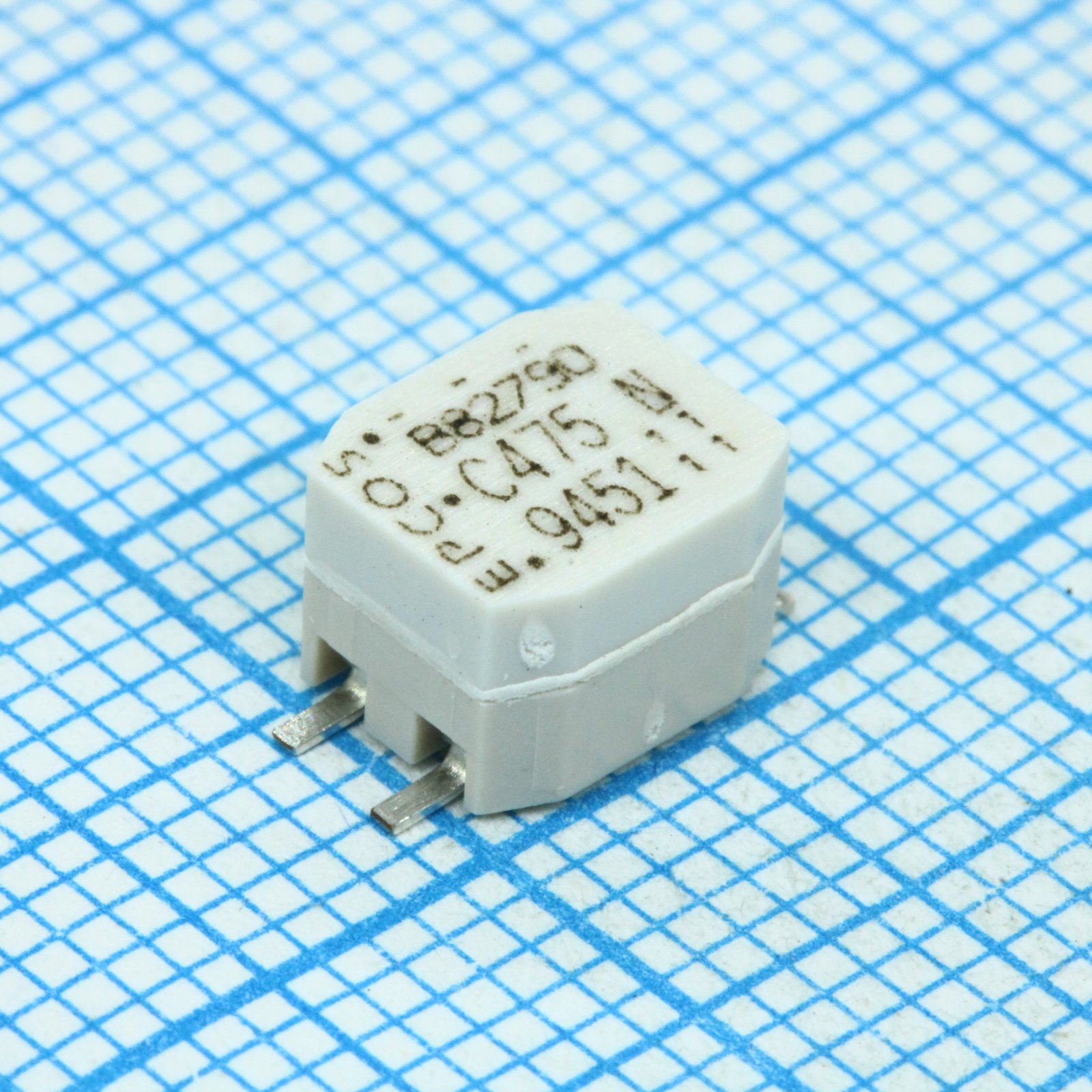

Дроссель на тороидальном ферритовом сердечнике с бифилярной обмоткой для подавления асимметричной интерференции 2x4.7mH 10kHz 200mA 510mOhm, SMD исполнения, автомобильная серия, лента в катушке
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
1 683 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 13
В наличии:1 683 шт
Срок поставки: до недели
Норм. уп.: 1500
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 79,28 |
| от 94 | 74,30 |
| от 187 | 70,98 |
| от 373 | 68,05 |
| от 745 | 66,07 |
Описание
Дроссель TDK-EPCOS на тороидальном ферритовом сердечнике с бифилярной обмоткой. Индуктивность 2x4,7 мГн при частоте 10 кГц, рассчитан на ток до 200 мА и сопротивление 510 мОм. Выполнен в SMD-корпусе 9x6x5,2 мм для поверхностного монтажа. Применяется в автомобильной электронике для подавления асимметричных помех.
Технические характеристики
| Вес | 0.3g |
| Корпус | PPS case (UL 94 V-0) |
| Тип монтажа | SMD |
| Тип сердечника | Ferrite ring core |
| Размеры | 7.1mm max x 9.4mm max x 5.2mm max |
| Применение | Automotive, CAN bus, Industrial |
| Конструкция | Current-compensated ring core double choke |
| Испытательное напряжение | 250V DC, 2s |
| Корпус | SMD 9*6*5.2 |
| Сопротивление DC | 510mΩ |
| Способ поставки | 16mm blister tape, 330mm reel |
| Квалификация | AEC-Q200 |
| Ном. ток | 200mA |
| Ном. напряжение | 42V AC/80V DC |
| Паяемость | SnPb: 215±3°C, 3±0.3s; Sn96.5Ag3.0Cu0.5: 245±5°C, 3±0.3s |
| Тестовая частота | 10kHz |
| Winding method | Bifilar |
| Соответствие RoHS | Да |
| Rated inductance | 4.7mH |
| Влажн. хранения | ≤75% RH |
| Stray inductance | 300nH |
| Описание | Common Mode Chokes / Filters 4.7 MH 30% |
| Климатическая категория | 40/125/56 |
| Номинальная температура | 60°C |
| Темп. хранения | -25°C to +40°C |
| Допуск индуктивности | -30%/+50% |
| Примечание | 2x4.7uH 0.2A |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. раб. темп. | -40°C to +125°C |
| Стойкость к теплу пайки | 260±5°C, 10±1s |
| Описание (англ.) | Common Mode Chokes Dual 4.7mH 10kHz 200mA 510mOhm DCR SMD Automotive T/R |
| Допуск, % | 30 |
| Индуктивность, мкГн | 4,7 |
