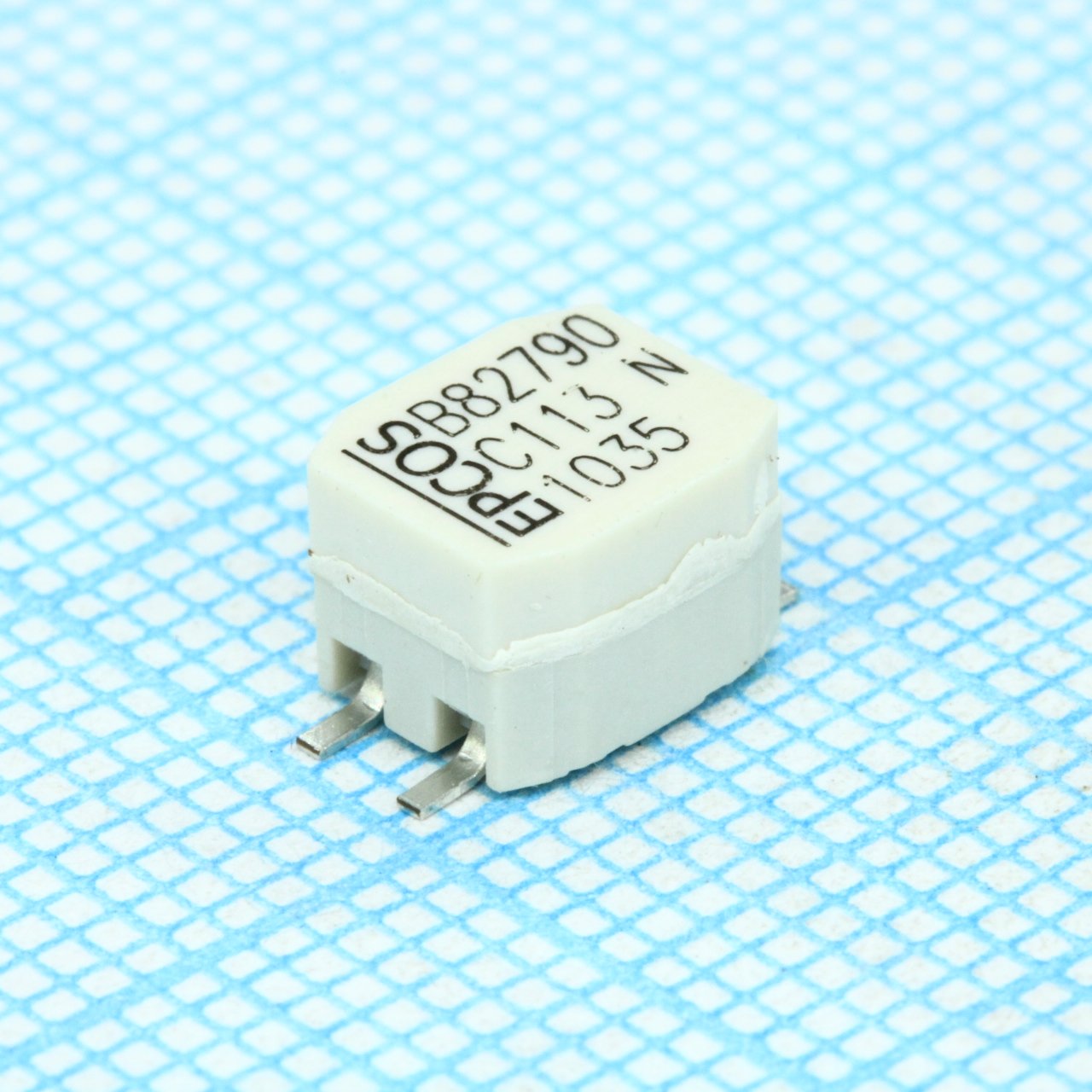

Дроссель на тороидальном ферритовом сердечнике с бифилярной обмоткой для подавления асимметричной интерференции 2x11uH 100kHz 500mA, SMD исполнения, автомобильная серия, лента в катушке
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
40 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 13
В наличии:40 шт
Срок поставки: до недели
Норм. уп.: 1500
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 161,05 |
| от 15 | 150,44 |
| от 30 | 141,81 |
| от 59 | 135,38 |
| от 117 | 130,58 |
Описание
Дроссель подавления асимметричных помех от TDK-EPCOS на тороидальном ферритовом сердечнике с бифилярной обмоткой. Индуктивность 2x11 мкГн при частоте 100 кГц, номинальный ток 500 мА, сопротивление постоянному току 80 мОм. Выполнен в SMD-корпусе 9x6x5,2 мм. Применяется в автомобильной электронике для фильтрации цепей питания и сигнальных линий.
Технические характеристики
| Серия | B82790C0/S0 |
| Вес | 0.3g |
| Корпус | 16mm blister tape, 330mm reel |
| Winding | Bifilar |
| Функция | Suppression of asymmetrical interference |
| Тип монтажа | SMD |
| Размеры | 7.1mm max length, 6.0mm max width, 5.2mm max height (approx) |
| Применение | Automotive (CAN bus), Industrial |
| Описание | Common-mode choke, ring core, bifilar winding |
| Артикул | B82790C0113N201 |
| Испытательное напряжение | 250V DC, 2s |
| Корпус | SMD 9*6*5.2 |
| Материал корпуса | PPS (UL 94 V-0) |
| Материал сердечника | Ferrite |
| Квалификация | AEC-Q200 |
| Ток, А | 0,5 |
| Ном. напряжение | 42V AC/80V DC |
| Паяемость | SnPb: 215±3°C, 3±0.3s; Sn96.5Ag3.0Cu0.5: 245±5°C, 3±0.3s |
| Соответствие RoHS | Да |
| Rated inductance | 0.011mH (11uH) |
| Описание | Common Mode Chokes / Filters 0.011mH 500mA 80mohms |
| Тип. сопротивление DC | 80mΩ |
| Max reflow cycles | 3 |
| Номинальная температура | 60°C |
| Terminals plating | Ni, Sn (electroplated) |
| Допуск индуктивности | ±30% |
| Stray inductance typ | 50nH |
| Примечание | 2x11uH 500mA |
| Terminals base material | CuSn6 |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -25°C to +40°C (packaged) |
| Диап. раб. темп. | -40°C to +125°C (climatic category 40/125/56) |
| Стойкость к теплу пайки | 260±5°C, 10±1s |
| Описание (англ.) | Common Mode Chokes Dual 11uH 100kHz 500mA 80mOhm DCR SMD Automotive T/R |
| Measuring frequency inductance | 100kHz |
| Индуктивность, мкГн | 11 |
