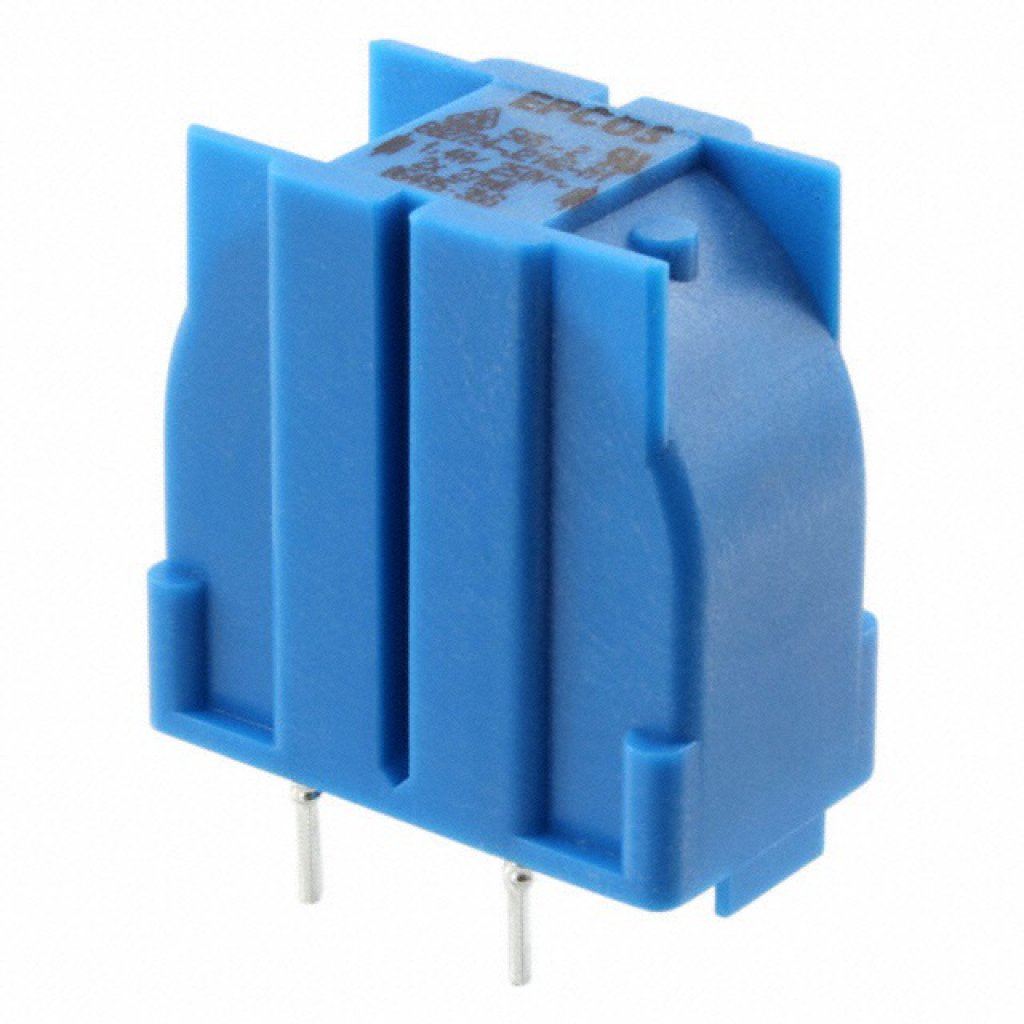

Дроссель силовой 2x3.3mH 4A 0.065Om 250VAC тококомпенсирующий двойной с кольцевым сердечником, вертикальный
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
434 шт.
Норм. уп.: 240
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт173,48 ₽
Сумма867,40 ₽
+ доплата 490,00 ₽
В наличии434 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 12 — 162,46 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 867,40 ₽. До заказа без доплаты не хватает 16 432,60 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 867,40 ₽
Описание
Дроссель силовой тококомпенсирующий двойной от TDK-EPCOS. Рассчитан на ток до 4 А, индуктивность 2x3.3 мГн, сопротивление 0.065 Ом, рабочее напряжение до 250 В переменного тока. Выполнен на кольцевом сердечнике в вертикальном корпусе для монтажа в отверстия. Применяется в промышленной автоматике и автомобильной электронике для подавления синфазных помех.
Технические характеристики
| Серия | B82724J |
| Вес | 27 g ... 32 g |
| Корпус | Vertical version |
| Winding | Sector winding |
| Тип монтажа | THT |
| Сертификаты | IEC/EN 60938-2, UL 1283 |
| Клеммы | CuNi18Zn20, Ni, Sn, hot-dipped |
| Тип фильтра | Power Line |
| Применение | Suppression of common-mode interferences, switch-mode power applications, electronic ballasts in lamps, power inverters |
| Макс. высота | 1.307" (33.20mm) |
| Конструкция | Current-compensated ring core double choke |
| Расстояние между выводами | 15 x 12.5 mm or 30 x 20 mm |
| Испытательное напряжение | 1500 V AC |
| Тип монтажа | Through Hole |
| Материал сердечника | Ferrite |
| Сопротивление DC | 0.065 Ω |
| Ток, А | 4 |
| Ном. напряжение | 250 V AC |
| Паяемость | Sn96.5Ag3.0Cu0.5, +(245 ±3) °C, (3 ±0.3) s |
| Корпус | Vertical, 4 PC Pin |
| Размеры пинов | 0.7 x 0.7 mm |
| Орган сертификации | ENEC, UR, VDE |
| Количество линий | 2 |
| Соответствие RoHS | Да |
| Размеры | 1.232" L x 0.728" W (31.30mm x 18.50mm) |
| Rated inductance | 3.3 mH |
| Stray inductance | 35 µH |
| Описание | CMC 3.3MH 4A 2LN TH |
| Климатическая категория | 40/125/56 |
| Номинальная температура | +60 °C |
| Номинальное напряжение, AC | 250V |
| Темп. хранения | -25 °C ... +40 °C |
| Номинальный ток, макс. | 4A |
| Допуск индуктивности | ±30% |
| Примечание | 2x3.3mH 4A |
| Рабочая температура | -40°C ~ 125°C |
| Индуктивность при частоте | 3.3 mH @ 10 kHz |
| Тип упаковки | Bulk (россыпь) |
| Макс. сопротивление (DCR) | 65mOhm (Typ) |
| Стойкость к теплу пайки | +(260 ±5) °C, (10 ±1) s |
| Описание (англ.) | Common Mode Chokes Dual 3300uH 10kHz 4A 0.065Ohm DCR Thru-Hole Automotive Tray |
| Индуктивность, мкГн | 3300 |
