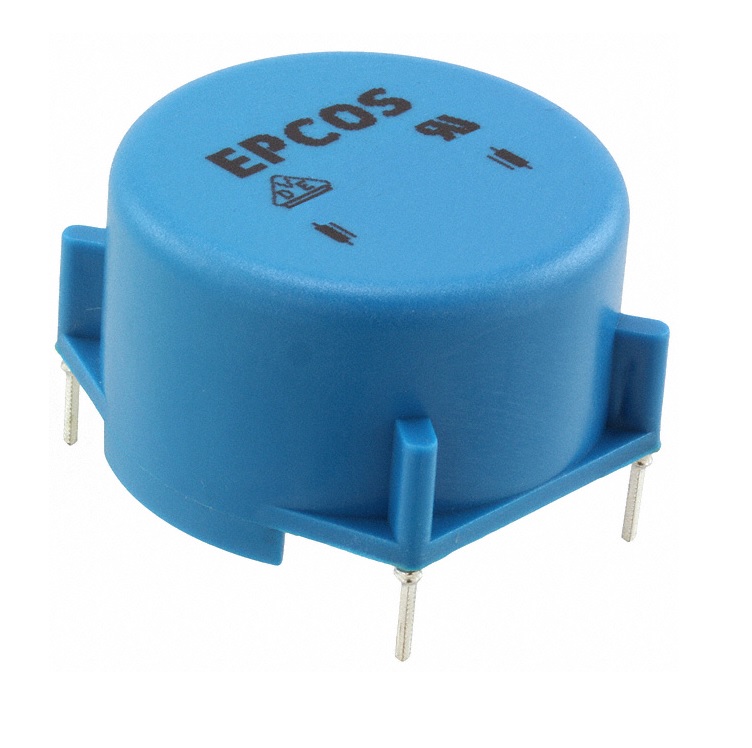

Дроссель силовой с кольцевым ферритовым сердечником (с токовой компенс.) 2х3.3mH, 4А, 65 мОм, 250В, 20 x 30 (мм), горизонтального исполнения,
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
159 шт.
Норм. уп.: 300
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт385,18 ₽
Сумма770,36 ₽
+ доплата 490,00 ₽
В наличии159 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 2 штюрлицам и ИП
от 11 — 365,68 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 770,36 ₽. До заказа без доплаты не хватает 16 529,64 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
2 шт · Склад 13 · 770,36 ₽
Описание
Дроссель силовой с кольцевым ферритовым сердечником от TDK-EPCOS с токовой компенсацией. Рассчитан на ток 4 А, индуктивность 2х3,3 мГн и сопротивление 65 мОм при напряжении до 250 В, корпус 20x30 мм горизонтального монтажа. Применяется в автомобильной электронике и промышленной автоматике для подавления синфазных помех.
Технические характеристики
| CTI | 175V |
| Gwfi | +850°C |
| Gwit | +775°C |
| Серия | B82724A/J |
| Вес | 27g to 32g |
| Корпус | Horizontal version |
| Заливка компаундом | UL 94 V-0 |
| Тип монтажа | THT |
| Размер вывода | 0.7 x 0.7mm |
| Сертификаты | IEC/EN 60938-2, UL 1283 (E70122) |
| Кол-во выводов | 4 |
| Расстояние между выводами | 15 x 12.5mm or 30 x 20mm |
| Испытательное напряжение | 1500V AC, 2s (line/line) |
| Тип обмотки | Sector winding |
| Материал корпуса | Plastic case with in-molded pins (UL 94 V-0) |
| Материал сердечника | Ferrite core with epoxy coating (UL 94 V-0) |
| Ток, А | 4 |
| Ном. напряжение | 250V AC |
| Паяемость | Sn96.5Ag3.0Cu0.5: +(245±3)°C, (3±0.3)s |
| Тип компонента | Current-compensated ring core double choke |
| Соответствие RoHS | Да |
| Rated inductance | 3.3mH |
| Покрытие выводов | Hot-dipped |
| Описание | Common Mode Chokes / Filters RING CORE CHOKE 2X3.3MH 4A |
| Климатическая категория | 40/125/56 |
| Тип. сопротивление DC | 65mΩ |
| Номинальная температура | +60°C |
| Ball pressure test | +125°C |
| Условия хранения | -25°C to +40°C, ≤75% RH |
| Inductance decrease | <10% at DC magnetic bias with IR, +20°C |
| Ul approval voltage | 300V AC |
| Допуск индуктивности | ±30% at +20°C |
| Stray inductance typ | 35µH |
| Примечание | 2х3.3mH 4А |
| Ordering code vertical | B82724J2402N001 |
| Terminal base material | CuNi18Zn20 |
| Тип упаковки | Palette (палетта) |
| Ordering code horizontal | B82724A2402N001 |
| Measuring frequency stray | 10kHz (LR > 1mH) |
| Wetting of soldering area | ≥95% |
| Terminal layer composition | Ni, Sn |
| Диап. раб. темп. | -40°C to +125°C |
| Стойкость к теплу пайки | +(260±5)°C, (10±1)s (wave soldering) |
| Описание (англ.) | Common Mode Chokes Dual 3.3mH 10kHz 4A 65mOhm DCR Thru-Hole Automotive Box |
| Measuring frequency inductance | 10kHz (LR > 1mH) |
| Индуктивность, мкГн | 3300 |
