Катушка индуктивности SMD общего назначения проволочная 27нГн ±5% 250МГц 50Q-добротность керамика 600мА 90мОм 0805 лента на катушке
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
215 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:215 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 118,91 |
| от 19 | 110,73 |
| от 37 | 104,08 |
| от 74 | 99,11 |
| от 147 | 95,39 |
Описание

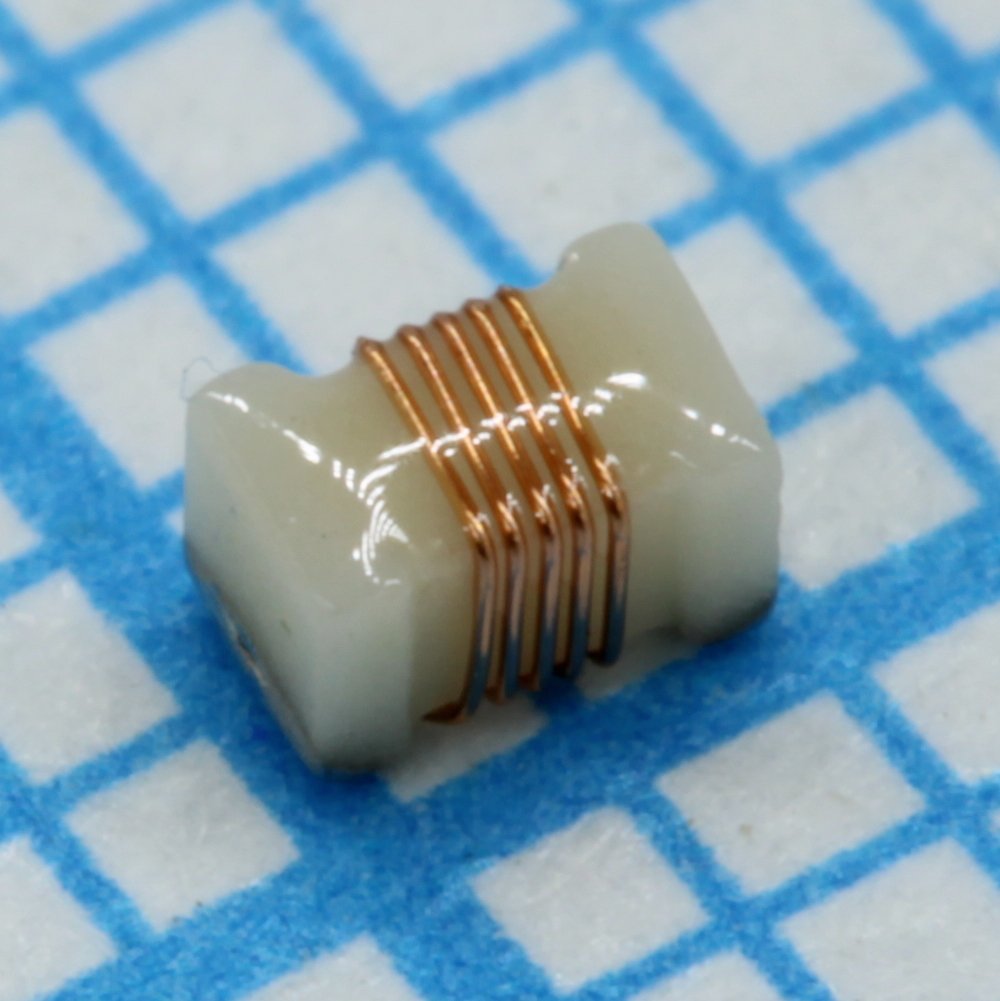

Катушка индуктивности SMD от TDK-EPCOS. Компонент выполнен по проволочной технологии на керамическом сердечнике, индуктивность 27 нГн с допуском ±5%. Рабочий ток до 600 мА при сопротивлении 90 мОм, корпус 0805. Подходит для высокочастотных цепей в телекоммуникационном оборудовании и промышленной автоматике.
Технические характеристики
| Семейство | SIMID 0805-B |
| Серия | B82498B |
| Вес | approx. 8.5mg |
| Маркировка | no marking on component |
| Корпус | 0805 |
| Тип монтажа | SMD |
| Размеры | 1.1 ±0.2 x 3.4 ±0.4 x 1.1 ±0.1 mm |
| Индуктивность | 27nH |
| Ширина ленты | 8mm |
| Конструкция | cubic coil with ceramic core, winding partially plastic-sealed, winding ends welded to terminals |
| Q factor min | 50 |
| Q factor typ | 90 |
| Материал сердечника | Керамика |
| Код заказа | B82498B3270J000 |
| Ном. ток | 600mA |
| Диаметр катушки | 180mm |
| Паяемость | Sn95.5Ag3.8Cu0.7, 245 ±5°C, 5 ±0.3s, wetting ≥90% |
| Тип компонента | SMT inductor |
| Тестовая частота | 250MHz |
| Соответствие RoHS | Да |
| Влажн. хранения | ≤75% RH |
| Terminal coating | thick-film Ag/Pd/Pt |
| Климатическая категория | 55/125/56 |
| Сопротивление DC макс. | 0.09Ω |
| Номинальная температура | 85°C |
| Допуск индуктивности | ±5% |
| Примечание | 27nH 600mA |
| Terminal base material | Al2O3 ceramic or ferrite |
| Q measurement frequency | 800MHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -25°C to +40°C |
| Lead free reflow soldering | Да |
| Диап. раб. темп. | -55°C to +125°C |
| Стойкость к теплу пайки | 260°C, 20s |
| Self resonance frequency min | 2500MHz |
| Описание (англ.) | Inductor General Purpose Chip Wirewound 27nH 5% 250MHz 50Q-Factor Ceramic 600mA 90mOhm DCR 0805 T/R |
